Idec RF1V-5A1BL-D24 Printrelais 24 V/DC 6 A 5x NO, 1x NC 1 stuk(s) kopen ? Conrad Electronic

Transparante kunststof behuizing met een elektromechanisch relais. Zichtbare koperen spoel en metalen contacten.

Afbeelding vergelijkbaar

Technische tekening van een elektronisch onderdeel, toont vooraanzicht en zijaanzicht. Afmetingen zijn in millimeters aangegeven.

Technische tekening: Rechthoekige component met afmetingen, gatsposities en toleranties. Afmetingen in millimeters weergegeven.

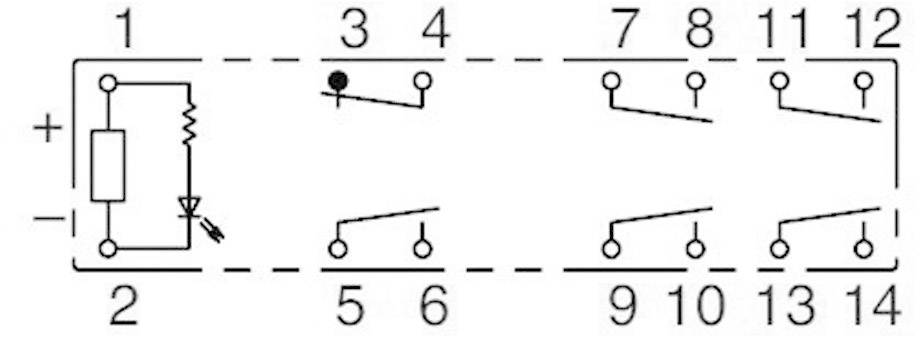

'Elektrisch schakelschema: Een schakeling met een weerstand, een LED en twee rijen aansluitpunten die de punten 1 tot 14 markeren.'

1/4

Afbeelding vergelijkbaar

Soortnaam

Printrelais

Nominale spanning spoel

24 V/DC

Soort besturing

Monostabiel, 1 spoel

Contactsoort

5x NO

1x NC

Schakelspanning (max.)

30 V/DC

250 V/AC

Morgen leverbaar

250 Stuk(s)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Stuk(s)

Totaal (€ 34,70 / Stuk)

€ 34,70

excl. btw

Gratis verzending met

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Technische specificaties

Soortnaam: Printrelais

Type: RF1V-5A1BL-D24

Nominale spanning spoel: 24 V/DC

Soort besturing: Monostabiel, 1 spoel

Weerstand (spoel): 1152 Ω

: 5x NO
1x NC

Contactmateriaal: AgSnO2

Schakelspanning (max.): 30 V/DC
250 V/AC

Schakelstroom (max.): 6 A

Max. schakelvermogen: 180 W
1500 VA

Aansluiting: Soldeerpennen

Response-tijd: 8 ms

Afvalvertraging: 20 ms

Min. temperatuur: -40 °C

Max. temperatuur: +85 °C

: 50 mm

Breedte: 13 mm

Hoogte: 24 mm

Afm.: (l x b x h) 50 x 13 x 24 mm

Inhoud: 1 stuk(s)

Vermogensverbruik: 0.5 W

Documenten en downloads

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 504693 Idec RF1V-5A1BL-D24 Printrelais 24 V/DC 6 A 5x NO, 1x NC 1 stuk(s)

Omschrijving

Relais met gedwongen contacten worden toegepast in veiligheidscircuits om de uitgangen van veiligheidsschakelaars (bv. IDEC HS5B, HS5D, HS6B), lichtsluizen en noodstopschakelaars (bv. IDEC XA1E, XW1E, YW1B) te bewaken. Bovendien kunnen deze relais worden toegepast voor uitbreiding van veiligheidsrelais en besturingen voor veiligheidssystemen (bv. B. IDEC FS1A). Normen en goedkeuringen: CE, TÜV, EN50205, EN61810-1, UL508, CSA C22.2 No.14.
