Idec RF1V-2A2BL-D24 Printrelais 24 V/DC 6 A 2x NO, 2x NC 1 stuk(s) kopen ? Conrad Electronic

Een rechthoekig, transparant relais met koperen spoel en meerdere metalen aansluitingen. Markeringen en nummers zijn zichtbaar.

Technische tekening van een rechthoekig elektronisch onderdeel met afmetingen in millimeters: maximaal 40 x 24 x 13.

Technische tekening van een rechthoekig onderdeel met meerdere boorgaten en nauwkeurige maatvoering in millimeters.

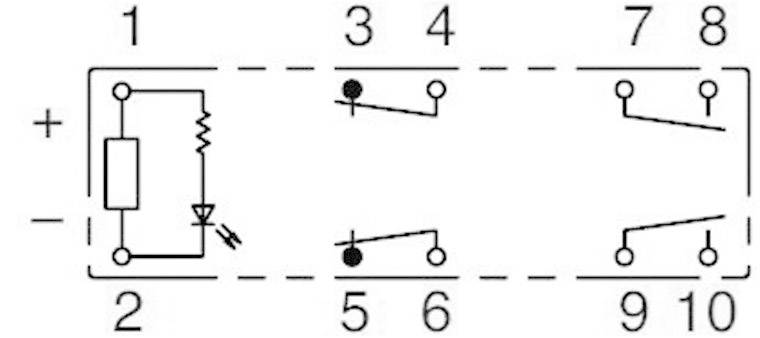

Elektrisch schema van een relais met spoelaansluitingen, weerstand, diode links en twee wisselschakelaars rechts.

1/4

Soortnaam

Printrelais

Nominale spanning spoel

24 V/DC

Soort besturing

Monostabiel, 1 spoel

Contactsoort

2x NO

2x NC

Schakelspanning (max.)

30 V/DC

250 V/AC

Morgen leverbaar

138 Stuk(s)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Stuk(s)

Totaal (€ 33,88 / Stuk)

€ 33,88

excl. btw

Gratis verzending met

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Technische specificaties

Soortnaam: Printrelais

Type: RF1V-2A2BL-D24

Nominale spanning spoel: 24 V/DC

Soort besturing: Monostabiel, 1 spoel

Weerstand (spoel): 1600 Ω

: 2x NO
2x NC

Contactmateriaal: AgSnO2

Schakelspanning (max.): 30 V/DC
250 V/AC

Schakelstroom (max.): 6 A

Max. schakelvermogen: 180 W
1500 VA

Aansluiting: Soldeerpennen

Response-tijd: 8 ms

Afvalvertraging: 20 ms

Min. temperatuur: -40 °C

Max. temperatuur: +85 °C

: 40 mm

Breedte: 13 mm

Hoogte: 24 mm

Afm.: (l x b x h) 40 x 13 x 24 mm

Inhoud: 1 stuk(s)

Aanspreektijd: 8 ms

Schakelstroom: (Ohmse belasting) 6 A

Documenten en downloads

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 504690 Idec RF1V-2A2BL-D24 Printrelais 24 V/DC 6 A 2x NO, 2x NC 1 stuk(s)

Omschrijving

Relais met gedwongen contacten worden toegepast in veiligheidscircuits om de uitgangen van veiligheidsschakelaars (bv. IDEC HS5B, HS5D, HS6B), lichtsluizen en noodstopschakelaars (bv. IDEC XA1E, XW1E, YW1B) te bewaken. Bovendien kunnen deze relais worden toegepast voor uitbreiding van veiligheidsrelais en besturingen voor veiligheidssystemen (bv. B. IDEC FS1A). Normen en goedkeuringen: CE, TÜV, EN50205, EN61810-1, UL508, CSA C22.2 No.14.
