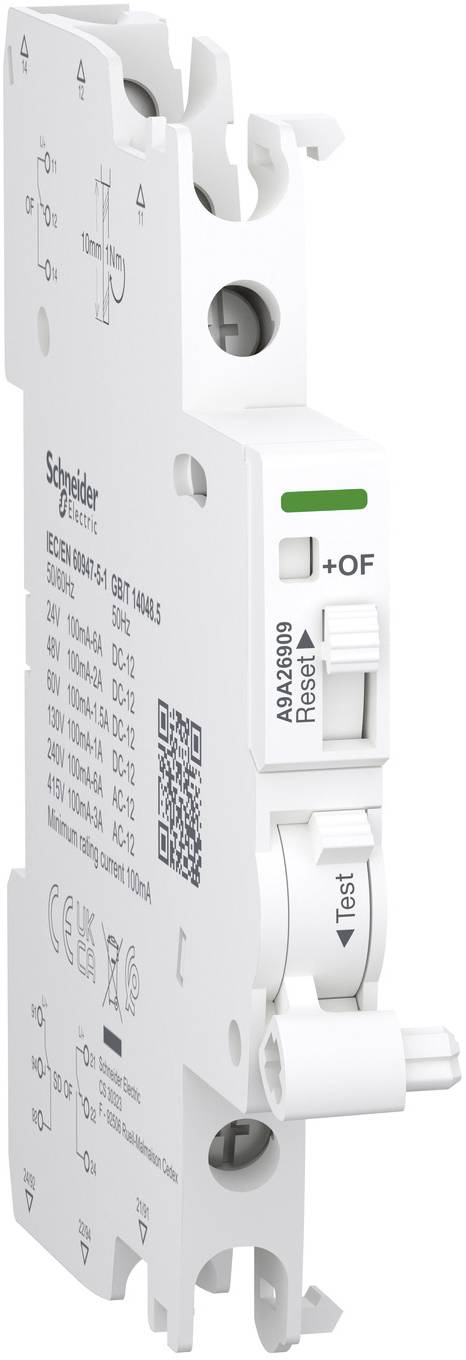

Hulpcontact Schneider Electric A9A26909

Het hulpcontact iOF/SD+OF is een 2-in-1 product met een mechanische keuzeschakelaar. Het kan zijn: SD+OF OF+OFL. Bedrijfsstroom van 100 mA tot 6 A bij een frequentie van 50 Hz tot 60 Hz bij 240 VAC en van 100 mA tot 3 A bij een frequentie van 50 Hz tot 60 Hz bij 415 VAC. Bedrijfsstroom bij 100 mA bij 24 VDC tot 130 VDC. Bedrijfsstroom van 6A ligt bij 24VDC, 2A bij 48VDC, 1,5A bij 60VDC, 1A bij 110VDC en 130VDC. Het heeft 2 positieschakelaars met contacten van het type 2 wisselcontact. Voor installaties in kleine bedrijven of gebouwen. Dit elektrische accessoire is met de Acti9-series zoals iC60, IID, iDPN ARC, iDPN Vigi, iDPN Vigi ARC, compatibel met ISW, iC60 en IID-dubbele aansluitingsaardlekschakelaar (RCCB). Het OC- en foutcontact is alleen voor Acti9-apparaten zoals IID, iDPN Vigi, ISW-na, ARA, iC60 en RCA RCA geïnstalleerd, die 2 wisselcontacten bevatten. Als er geen kamrail aanwezig is, is deze ook compatibel met iC40, iC40 ARC, iCV40, iCV40 Vigi ARC. De ISD+OF wordt gebruikt voor de apparaataanduiding of de compatibiliteitscode. De mechanische indicator is op het product bedoeld voor de signalering (lokaal). Schroefklemaansluiting aan de onderkant. De aansluiting maakt starre koperkabels mogelijk. De kabeldoorsnede loopt van 1mmm tot 4mmm. Schroefklemaansluiting onder maakt bij flexibele koperkabels een kabeldoorsnede mogelijk van 0,5 mm² tot 2,5 mm². Schroefklemaansluiting aan de onderkant. De aansluiting maakt stare koperkabel mogelijk. De kabeldoorsnede 2 kabel maakt een kabeldoorsnede van 2,5 mmm mogelijk. Hij heeft boven en onder een schroefklemaansluiting. De aansluiting is flexibel met adereindhulzen-koperkabels (2 kabels) mogelijk. De kabeldoorsnede bedraagt 1,5 mm². De nominale isolatiespanning (Ui) bedraagt tot 500 V. de nominale stootspanning (Uimp) bedraagt 4 kV. De breedte in 9 mm-verdeling is 1. De afmetingen zijn (B) 9 mm x (H) 90 mm x (D) 73 mm. De kleur van het product is wit (RAL 9003). De vervuilingsgraad is 3. De mate van druppelgeschiktheid is behandeling 2. Het aanhaalmoment van de verbinding bedraagt 1N.m (onder) voor het schroeftype PZ1. Volgens de norm IEC 60529 bedraagt de IP-beschermingsklasse IP20. De bedrijfstemperatuur ligt tussen -35 °C en +70 °C. De opslagtemperatuur varieert van -40°C tot +85°C. Dit product voldoet aan de normen en/IEC 60947-5-1 en GB/T 14048.5. Dit product is gecertificeerd met het CE- en UKCA-keurmerk.
