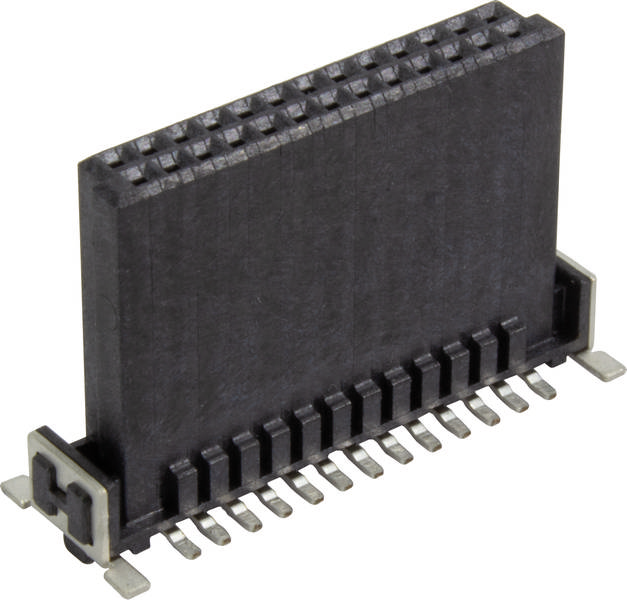

HARTING 15230162601333 Female connector Aantal rijen 2 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Female connector
Bouwtype
Recht
Rastermaat (RM)
1.27 mm
Inhoud
1 stuk(s)
Totaal aantal polen
16
Datasheet (PDF)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 8,26 / Stuk)
€ 8,26
excl. btw
& Gratis verzending met
Incl. 14 dagen retourrecht (30 dagen met)
Highlights & Details
Female connector
- Totaal aantal polen 16
- Aantal rijen 2
- Inhoud 1 stuk(s)
Technische specificaties
- Serie: HAR-flex
- Component: Veerlijst
- Contactbeschrijving: Recht
- Aansluitmethode: Reflow soldeeraansluiting (SMT)
- Soort verbinding: Moederbord to daughtercard;Mezzanine
- Aantal contacten: 16
- Steekcontactrijen: 2e
- Raster, aansluitzijde: 1,27 mm
- Isolatieweerstand: >109 Ω
- Doorgangsweerstand: < 25 mΩ
- Grenstemperatuur: -55 ... +125 °C
- Steek- en trekkracht: Ca. 8 N
- Insteekcycli: ≥ 500
- Testspanning Ueff: 0,5 kV
- Isolatiegroep: III a (175 ≤ CTI < 400)
- Materiaal gebruik: Liquid-crystal polymeer (LCP)
- Materiaal contacten: Koperlegering
- Contactoppervlak: Edelmetaal via Ni insteekzijde;SN via Ni aansluitzijde
- Materiaalbrandbaarheidsklasse conform UL 94: V-0
- Nettogewicht: 1 g
- Aanduiding: Signaal
- Raster, insteekzijde: 1,27 mm
- Slagwijdte: ≥ 0,4 mm
- Kruipafstand: ≥ 0,4 mm
- Stapelhoogte: 13,65 mm
- Soortnaam
Female connector
- Bouwtype
Recht
- Totaal aantal polen
16
- Aantal rijen
2
- Rastermaat (RM)
1.27 mm
- Aansluiting
SMT
- Materiaal (behuizing)
PA
- Fabrikantnr.
15230162601333
- Inhoud
1 stuk(s)
- Contactmateriaal
Koperlegering
- Type
15 23 016 2601 333
- Doorgangsweerstand
25 mΩ
- Isolatieweerstand
109 Ω
Other
16
Other
-55-125 °C
Other
Soldering connection
Tin
1.27 mm
2
1.27 mm
Liquid crystal polymer
90° (upwards vertical)
Other
Documenten en downloads
Datablad
Datablad 2999603 HARTING 15230162601333 Female connector Aantal rijen 2 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2999603 HARTING 15230162601333 Female connector Aantal rijen 2 1 stuk(s)
Omschrijving
Veerlijst, reflow soldeeraansluiting (SMT), contacten: 16, recht, koperlegering, edelmetaal via Ni insteekzijde, SN via Ni aansluitzijde
