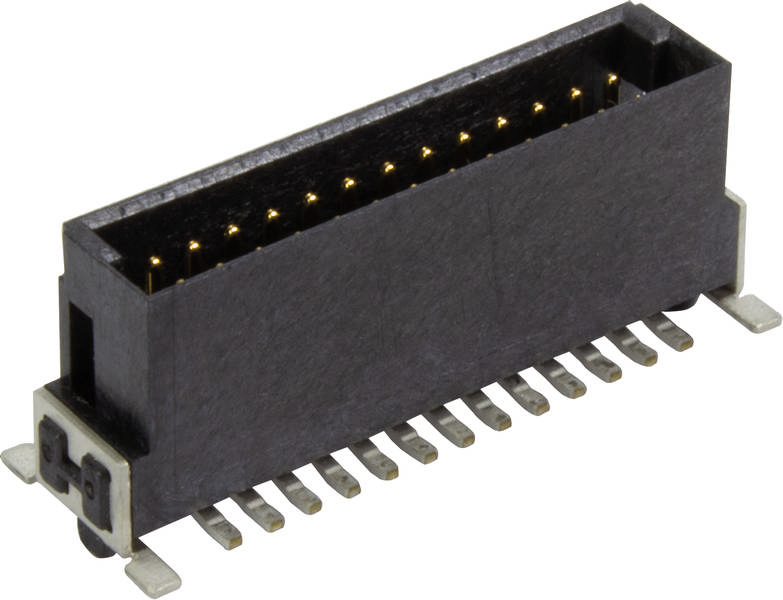

HARTING 15120162601000 Male connector Aantal rijen 2 280 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Male connector
Bouwtype
Recht
Rastermaat (RM)
1.27 mm
Inhoud
280 stuk(s)
Totaal aantal polen
16
Datasheet (PDF)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal (Set(s))
Besparing
Verpakkingsprijs (excl. btw)
1
-
€ 566,12
3
2% = € 13,81
€ 552,31
5
3% = € 19,31
€ 546,81
10
4% = € 22,99
€ 543,13
Staffelprijzen zijn afhankelijk van de verkoper
Besparing € 0,00
Aantal (Verpakkingsgrootte 280 stuk(s))
Totaal (€ 566,12 / Stuk)
€ 566,12
excl. btw
& Gratis verzending*
Incl. 14 dagen retourrecht (30 dagen met)
Highlights & Details
Mescontactlijst
- Totaal aantal polen 16
- Aantal rijen 2
- Inhoud 280 stuk(s)
Technische specificaties
- Serie: HAR-flex
- Component: Messenbalk
- Contactbeschrijving: Recht
- Aansluitmethode: Reflow soldeeraansluiting (SMT)
- Soort verbinding: Moederbord to daughtercard;Mezzanine;printplaat naar kabel
- Aantal contacten: 16
- Steekcontactrijen: 2e
- Raster, aansluitzijde: 1,27 mm
- Isolatieweerstand: >109 Ω
- Doorgangsweerstand: < 25 mΩ
- Grenstemperatuur: -55 ... +125 °C
- Steek- en trekkracht: Ca. 8 N
- Insteekcycli: ≥ 500
- Testspanning Ueff: 0,5 kV
- Isolatiegroep: III a (175 ≤ CTI < 400)
- Materiaal gebruik: Liquid-crystal polymeer (LCP)
- Materiaal contacten: Koperlegering
- Contactoppervlak: Edelmetaal via Ni insteekzijde;SN via Ni aansluitzijde
- Materiaalbrandbaarheidsklasse conform UL 94: V-0
- Nettogewicht: 1.195.45 g
- Aanduiding: Signaal
- Raster, insteekzijde: 1,27 mm
- Slagwijdte: ≥ 0,4 mm
- Kruipafstand: ≥ 0,4 mm
- Stapelhoogte: 3,25 mm
- Soortnaam
Male connector
- Bouwtype
Recht
- Totaal aantal polen
16
- Aantal rijen
2
- Rastermaat (RM)
1.27 mm
- Aansluiting
SMT
- Materiaal (behuizing)
PA
- Fabrikantnr.
15120162601000
- Inhoud
280 stuk(s)
- Contactmateriaal
Koperlegering
- Type
15 12 016 2601 000
- Doorgangsweerstand
25 mΩ
- Isolatieweerstand
109 Ω
Printed circuit board to cable
Other
16
Other
-55-125 °C
Other
Soldering connection
Tin
1.27 mm
2
1.27 mm
Liquid crystal polymer
90° (upwards vertical)
Other
Documenten en downloads
Datablad
Datablad 3002339 HARTING 15120162601000 Male connector Aantal rijen 2 280 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3002339 HARTING 15120162601000 Male connector Aantal rijen 2 280 stuk(s)
Omschrijving
Male connector, reflow soldeeraansluiting (SMT), contacten: 16, recht, koperlegering, edelmetaal via Ni insteekzijde, SN via Ni aansluitzijde
