HARTING 09452819002 Printplaatconnector Totaal aantal polen 10 1 stuk(s) Piece
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Printplaatconnector
Totaal aantal polen
10
Inhoud
1 stuk(s)
Verpakkingswijze
Piece
Totaal aantal polen
10
Datasheet (PDF)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 4,12 / Stuk)
€ 4,12
excl. btw
& Gratis verzending met
Incl. 14 dagen retourrecht (30 dagen met)
Highlights & Details
Connector voor printplaten
- Totaal aantal polen 10
- Inhoud 1 stuk(s)
Technische specificaties
- Serie: Harting ix Industrial ®
- Component: Connectoren voor printplaten
- Aansluitmethode: Soldeeraansluiting
- Aantal contacten: 10
- Nominale stroom: 3 A bij gebruik met 4 contacten (1,2,6,7)
- Isolatieweerstand: >500 MΩ
- Doorgangsweerstand: ≤ 30 mΩ
- Grenstemperatuur: -40 ... +85 °C
- Insteekcycli: ≥ 5.000
- Testspanning Ueff: 0,5 kV
- Materiaal gebruik: Polyamide (PA)
- Kleur inzet: Grijs
- Materiaal contacten: Koperlegering
- Contactoppervlak: AU ≥ 0,2 μm via Ni ≥ 2 μm insteekzijde; AU ≥ 0,03 μm via Ni ≥ 2 μm aansluitzijde
- Materiaalbrandbaarheidsklasse conform UL 94: V-0
- Normen: IEC 61076-3-124;en 45545-2
- Nettogewicht: 2,5 g
- Aanduiding: Signaal
- NOMINALE SPANNING: WISSEL50 V AC; WISSEL60 V DC

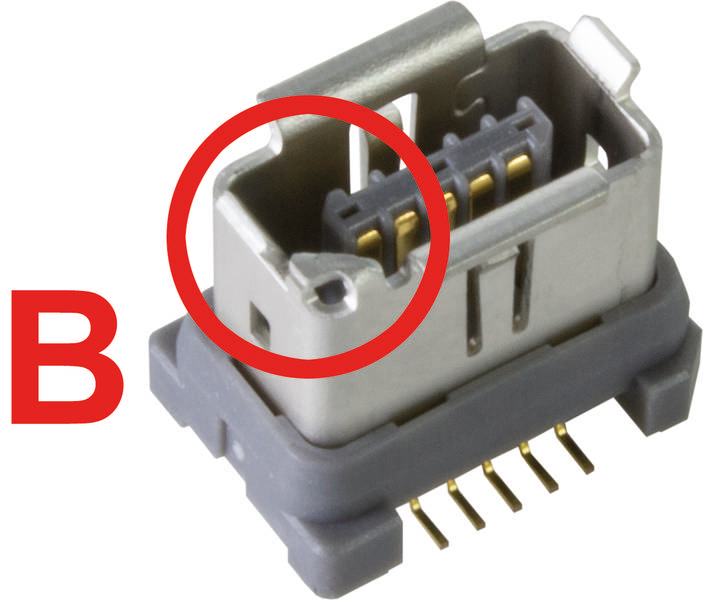

- Codering: Type B
- Steekkracht: ≤ 25 N
- Uittrekkracht: ≤ 25 N
- Beschrijving: Verticaal
- Afscherming: Volledig afgeschermd, 360° afschermingscontact
- Schermweerstand: ≤ 100 mΩ
- Opslagtemperatuur: -30 tot +60 °C
- Relatieve luchtvochtigheid: 95% niet condenserend (bedrijf); 95% niet condenserend (opslag/transport)
- Beschermingsklasse conform IEC 60529: IP20
- Materiaal afscherming: Roestvrij staal;SN ≥ 1 μm via Ni ≥ 0,2 μm insteekzijde, afscherming
Piece
- Soortnaam
Printplaatconnector
- Totaal aantal polen
10
- Totaal aantal polen
10
- Nominale stroom
3 A
- Nominale stroom (afgerond)
3 A
- Aansluiting
Solderen
- Kleur (specifiek)
Grijs
- Materiaal (behuizing)
PA
- Fabrikantnr.
09452819002
- Inhoud
1 stuk(s)
- Contactmateriaal
Koperlegering
- Max. temperatuur
+85 °C
- Min. temperatuur
-40 °C
- Type
09 45 281 9002
- Coatingdikte print
0.03 µm
- Coatingdikte connect
0.2 µm
- Doorgangsweerstand
30 mΩ
- Isolatieweerstand
500 MΩ
- Contactoppervlak print
Goud op nikkel
- Contactoppervlak connect
Goud op nikkel
- Nominale spanning
50 V/AC
60 V/DC
- Aantal polen
10
Other
10
Other
-40-85 °C
Other
Soldering connection
Nickel/gold
Polyamide (PA)
Other
Other
1.5 A
Documenten en downloads
Datablad
Datablad 3000928 HARTING 09452819002 Printplaatconnector Totaal aantal polen 10 1 stuk(s) Piece
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3000928 HARTING 09452819002 Printplaatconnector Totaal aantal polen 10 1 stuk(s) Piece
Omschrijving
Connectoren voor printplaten, verticaal, soldeeraansluiting, nominale stroom: 1,5 A, contacten: 10, koperlegering
