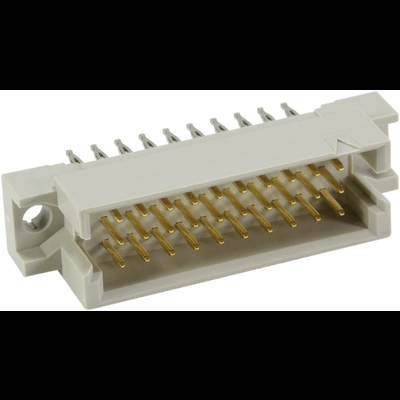

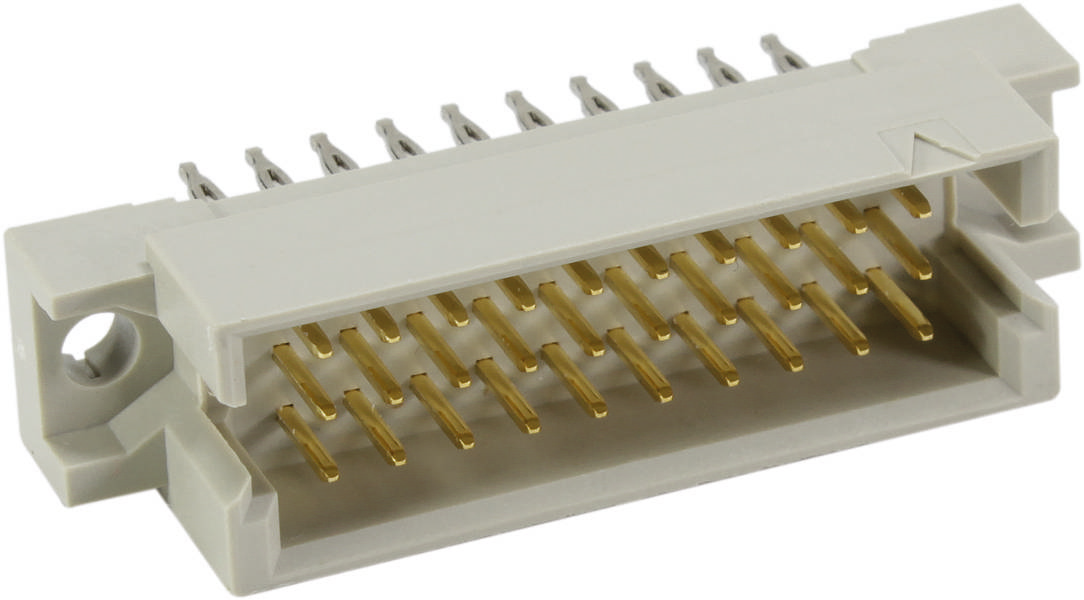

HARTING 09291306904 Male connector Aantal rijen 3 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Male connector
Bouwtype
Recht
Rastermaat (RM)
2.54 mm
Inhoud
1 stuk(s)
Totaal aantal polen
30
Datasheet (PDF)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal (Stuk(s))
Besparing
Verpakkingsprijs (excl. btw)
1
-
€ 3,71
5
6% = € 0,24
€ 3,47
10
9% = € 0,34
€ 3,37
25
11% = € 0,40
€ 3,31
50
13% = € 0,48
€ 3,23
100
15% = € 0,55
€ 3,16
Staffelprijzen zijn afhankelijk van de verkoper
Besparing € 0,00
Aantal
Totaal (€ 3,71 / Stuk)
€ 3,71
excl. btw
& Gratis verzending met
Incl. 14 dagen retourrecht (30 dagen met)
Highlights & Details
Mescontactlijst
- Totaal aantal polen 30
- Aantal rijen 3
- Inhoud 1 stuk(s)
Technische specificaties
- Serie: DIN 41612
- Component: Messenbalk
- Contactbeschrijving: Recht
- Aansluitmethode: Inpersaansluiting
- Soort verbinding: Moederbord to daughtercard;Mezzanine;printplaat naar kabel
- Aantal contacten: 30
- Lengte van de pennen: 5 mm
- Steekcontactrijen: 3
- Raster, aansluitzijde: 2,54 mm
- Nominale stroom: Nominale stroom gemeten bij 20 °C, zie de deratingcurve voor details
- Isolatieweerstand: >1012 Ω
- Doorgangsweerstand: ≤ 20 mΩ
- Grenstemperatuur: -40 ... +105 °C bovenste grenstemperatuur beperkt door de printplaat
- Steek- en trekkracht: ≤ 30 N
- Insteekcycli: ≥ 400
- Testspanning Ueff: 1 kV
- Isolatiegroep: III a (175 ≤ CTI < 400)
- Materiaal gebruik: Thermoplastisch vormmateriaal, glasvezelversterkt
- Kleur inzet: RAL 7032 (kiezelgrijs)
- Materiaal contacten: Koperlegering
- Contactoppervlak: Edelmetaal via Ni insteekzijde;Ni aansluitzijde
- Materiaalbrandbaarheidsklasse conform UL 94: V-0
- Normen: IEC 60603-2 (normaanvullend)
- Nettogewicht: 4.96 g
- Aanduiding: Model 3R
- Raster, insteekzijde: 2,54 mm
- Slagwijdte: ≥ 1,2 mm
- Kruipafstand: ≥ 1,2 mm
- Kenmerken: Loodvrij
- Printplaatbevestiging: Met flens
- Hot plugging: nee
- Railclassificatie: F4/I3 conform NFF 16-101/102
- Contactbezetting: Rijen a, b en c, posities 1, 2,... 9, 10
- Codering: Codering met contactverlies
- Printplaatdikte: ≥ 1,6 mm
- Soortnaam
Male connector
- Bouwtype
Recht
- Totaal aantal polen
30
- Aantal rijen
3
- Rastermaat (RM)
2.54 mm
- Aansluiting
Indruk
- Kleur (specifiek)
Kiezel-grijs (RAL 7032)
- Materiaal (behuizing)
PA
- Fabrikantnr.
09291306904
- Inhoud
1 stuk(s)
- Contactmateriaal
Koperlegering
- Type
09 29 130 6904
- Doorgangsweerstand
20 mΩ
- Isolatieweerstand
1012 Ω
- Stiftlengte
5 mm
Printed circuit board to cable
Other
30
Other
-40-105 °C
Other
Press-in connection
Other
5 mm
2.54 mm
3
1.6 mm
2.54 mm
Thermoplastic
90° (upwards vertical)
Flange
2 A
Documenten en downloads
Datablad
Datablad 3001124 HARTING 09291306904 Male connector Aantal rijen 3 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3001124 HARTING 09291306904 Male connector Aantal rijen 3 1 stuk(s)
Omschrijving
Meslijst, inpersaansluiting, nominale stroom: 2 A, contacten: 30, recht, koperlegering, edelmetaal via Ni insteekzijde, Ni aansluitzijde
