HARTING 09032646821 Female connector Aantal rijen 3 1 stuk(s) kopen ? Conrad Electronic

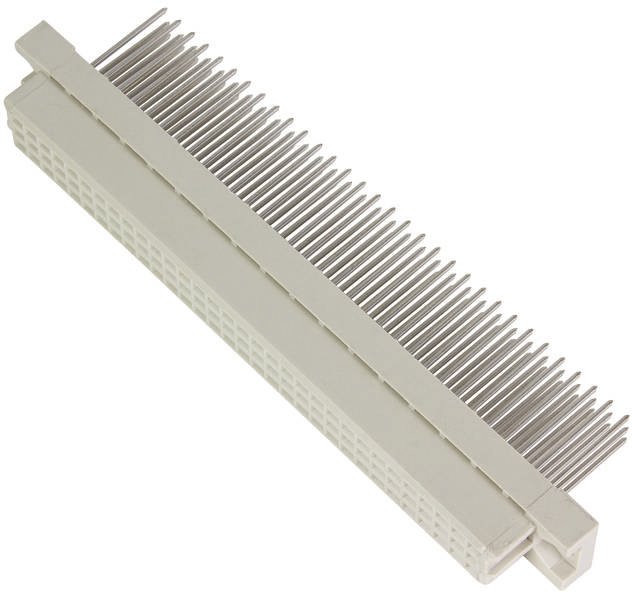

Een gedetailleerde connector met meerdere metalen pinnen in een stevige plastic behuizing, gefotografeerd onder een hoek van bovenaf.

Soortnaam

Female connector

Bouwtype

Recht

Rastermaat (RM)

2.54 mm

Inhoud

1 stuk(s)

Totaal aantal polen

Datasheet (PDF)

Leverbaar di. 6 okt.

47 Stuk(s)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Stuk(s)

Totaal (€ 9,91 / Stuk)

€ 9,91

excl. btw

Gratis verzending met

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Highlights & Details

Female connector

Totaal aantal polen 64
Aantal rijen 3
Inhoud 1 stuk(s)

Technische specificaties

Serie: DIN 41612
Component: Veerlijst
Contactbeschrijving: Recht
Aansluitmethode: Wikkelaansluiting
Soort verbinding: Printplaat naar kabel
Aantal contacten: 64
Lengte van de pennen: 13 mm
Steekcontactrijen: 3
Raster, aansluitzijde: 2,54 mm
Nominale stroom: Nominale stroom gemeten bij 20 °C, zie de deratingcurve voor details
Isolatieweerstand: >1012 Ω
Doorgangsweerstand: ≤ 20 mΩ
Grenstemperatuur: -55 ... +125 °C
Steek- en trekkracht: ≤ 60 N
Insteekcycli: ≥ 400
Testspanning Ueff: 1 kV (contact-contact);1,55 kV (contact-massa)
Isolatiegroep: III a (175 ≤ CTI < 400)
Materiaal gebruik: Thermoplastisch vormmateriaal, glasvezelversterkt
Kleur inzet: RAL 7032 (kiezelgrijs)
Materiaal contacten: Koperlegering
Contactoppervlak: Edelmetaal via Ni insteekzijde;Ni aansluitzijde
Materiaalbrandbaarheidsklasse conform UL 94: V-0
Normen: IEC 60603-2
Nettogewicht: 17,22 g
Aanduiding: Model C
Raster, insteekzijde: 2,54 mm
Slagwijdte: ≥ 1,2 mm
Kruipafstand: ≥ 1,2 mm
Kenmerken: Loodvrij
Printplaatbevestiging: Met flens
Hot plugging: nee
Railclassificatie: F4/I3 conform NFF 16-101/102
Contactbezetting: Rijen a en c, posities 1, 2,... , 31, 32
Codering: Codering met contactverlies

Soortnaam: Female connector

Bouwtype: Recht

Totaal aantal polen: 64

Aantal rijen: 3

Rastermaat (RM): 2.54 mm

Aansluiting: Wikkelaansluiting

Kleur (specifiek): Kiezel-grijs (RAL 7032)

Materiaal (behuizing): PA

Fabrikantnr.: 09032646821

Inhoud: 1 stuk(s)

Contactmateriaal: Koperlegering

Type: 09 03 264 6821

Doorgangsweerstand: 20 mΩ

Isolatieweerstand: 1012 Ω

Stiftlengte: 13 mm

: Printed circuit board to cable

: Other

: 64

: Other

: -55-125 °C

: Other

: Direct connection

: Other

: 13 mm

: 2.54 mm

: 3

: 2.54 mm

: Thermoplastic

: 90° (upwards vertical)

: Flange

: 2 A

Documenten en downloads

Datablad

Datablad 3000393 HARTING 09032646821 Female connector Aantal rijen 3 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3000393 HARTING 09032646821 Female connector Aantal rijen 3 1 stuk(s)

Omschrijving

Veerlijst, wikkelaansluiting, nominale stroom: 2 A, contacten: 64, recht, koperlegering, edelmetaal via Ni insteekzijde, Ni aansluitzijde
