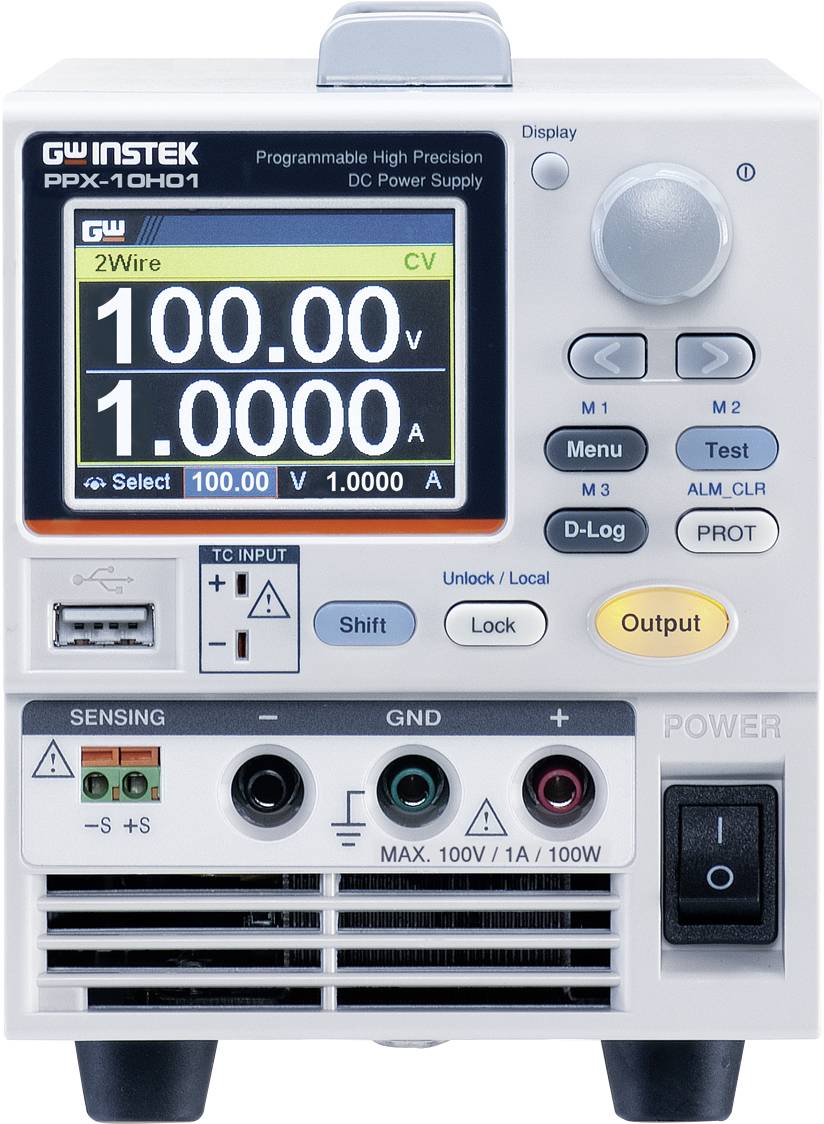

GW Instek PPX-10H01-GPIB Labvoeding, regelbaar 100 V (max.) 1 A (max.) 100 W USB, LAN, RS232, RS485, GPIB Programmeerbaa

De programmeerbare, bijzonder nauwkeurige DC-voedingen uit de PPX-serie bestaan uit zes modellen; PPX-1005 (10 V/5 A/50 W), PPX-2002 (20 V/2 A/40 W), PPX-2005 (20 V/5 A/100 W), PPX-3601 (36 V/1 A/36 W), PPX-3603 (36 V/3 A/108 W) en PPX-10H01 (100 V/1 A/100 W). Deze serie heeft de lage uitgangsruis (0,35 mV eff) en de snelle transiëntrespons (<50 μs) van conventionele lineaire voedingen en Ze biedt eveneens constante spannings- en constante stroomprioriteit. De serie kan bovendien de inschakel- en uitschakelsnelheden van spanning en stroom, en ook de vertragingstijd voor het in- en uitschakelen van de uitgang afzonderlijk instellen.

De PPX-serie beschikt over vier stroom- en twee spanningsniveaus om voor de gebruiker bijzonder nauwkeurige metingen mogelijk te maken en via de dataloggerfunctie kunnen de meetprotocollen worden opgeslagen in de USB voor langdurige metingen en opnamen van IoT-apparaten, draagbare apparaten, wearables en sensorcomponenten.

Om de gebruiksduur van draagbare apparaten en wearables te verlengen, moeten de fabrikanten niet alleen de bedrijfsefficiëntie van de schakeling verbeteren, maar ook het stand-bystroomverbruik zo veel mogelijk verminderen. Om aan de eisen van de gebruikers voor stroombesparende meettoepassingen te voldoen, heeft GW Instek de PPX-serie met stroommeetresoluties (0,1 μA, 1 μA, 10 μA, 0,1 mA) en spanningsmeetresoluties (0,1 mV, 1 mV) op de markt gebracht om de voeding voor draagbare apparaten te leveren. Als het apparaat in de slaapstand of in de stand-bymodus gaat, kan de PPX-serie de subtiele stroomveranderingen van het testobject blijven meten.

De PPX-serie biedt de functie 'testsequentie', waarmee de gebruiker willekeurige uitgangsgolfvormen heeft. De tijd voor het in- en uitschakelen van de spanning en de spanningbehoudstijd kunnen voor elke stap worden ingesteld. Voor de bediening kan de gebruiker de parameters rechtstreeks op de frontplaat van de PPX-serie bewerken, of het CSV-bestand via de computer bewerken en in de PPX-serie importeren, en de PPX-serie op afstand bewerken. Bovendien stelt de OCP-delay-functie van de PPX-serie de gebruiker in staat om de tijd voor het activeren van de overstroombeveiliging flexibel aan de eigenschappen van het testobject aan te passen, om het testobject te beschermen en tegelijkertijd de stroomverandering van het testobject binnen een bepaalde tijd te controleren.

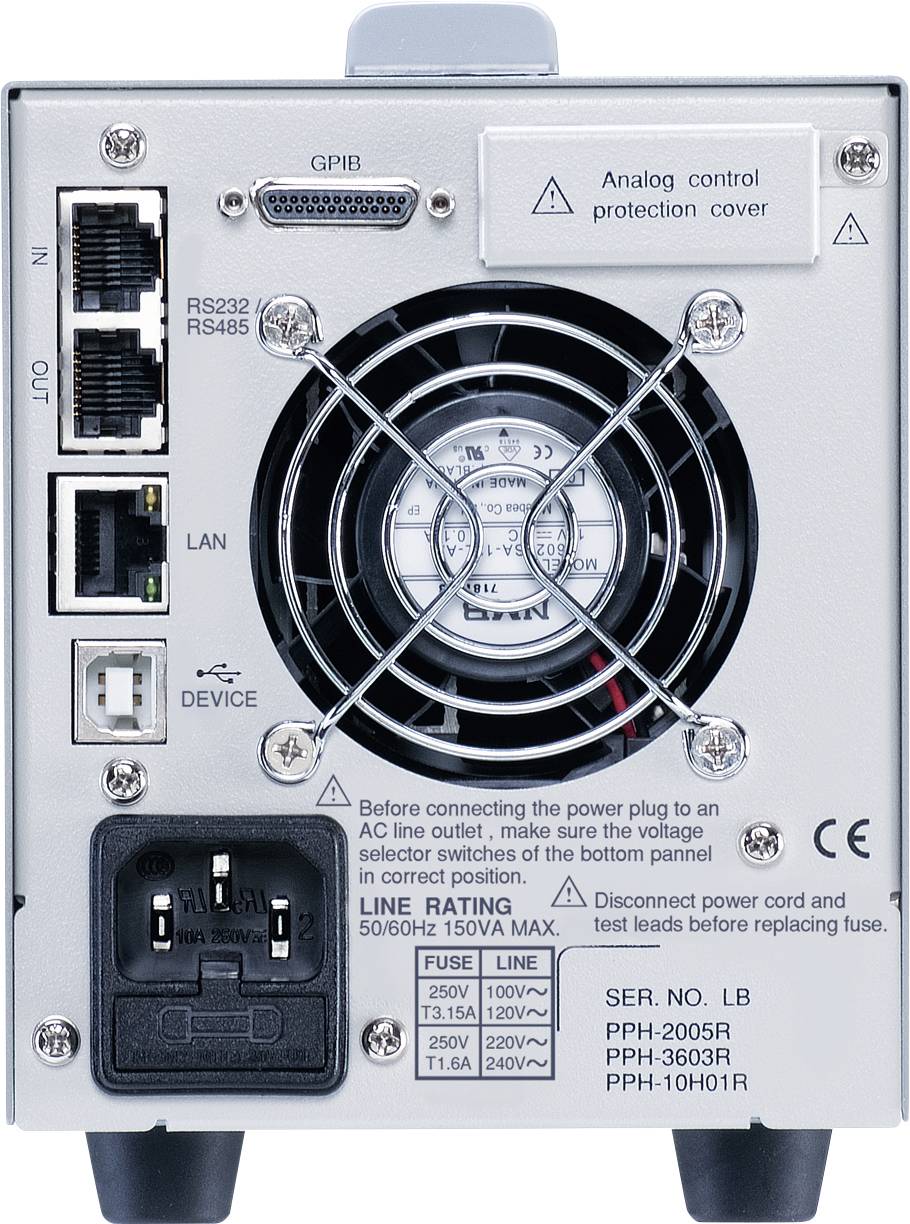

Naast de spannings-, stroom- en vermogensmeting ondersteunt de PPX-serie ook de temperatuurmeting. In combinatie met een thermokoppel van het type K kan het temperatuurbereik van -200 tot +1372 °C worden gemeten. Tot de ondersteunde standaard-communicatieinterfaces behoren USB, LAN, RS-232, RS-485 en een optionele GPIB-interface.
