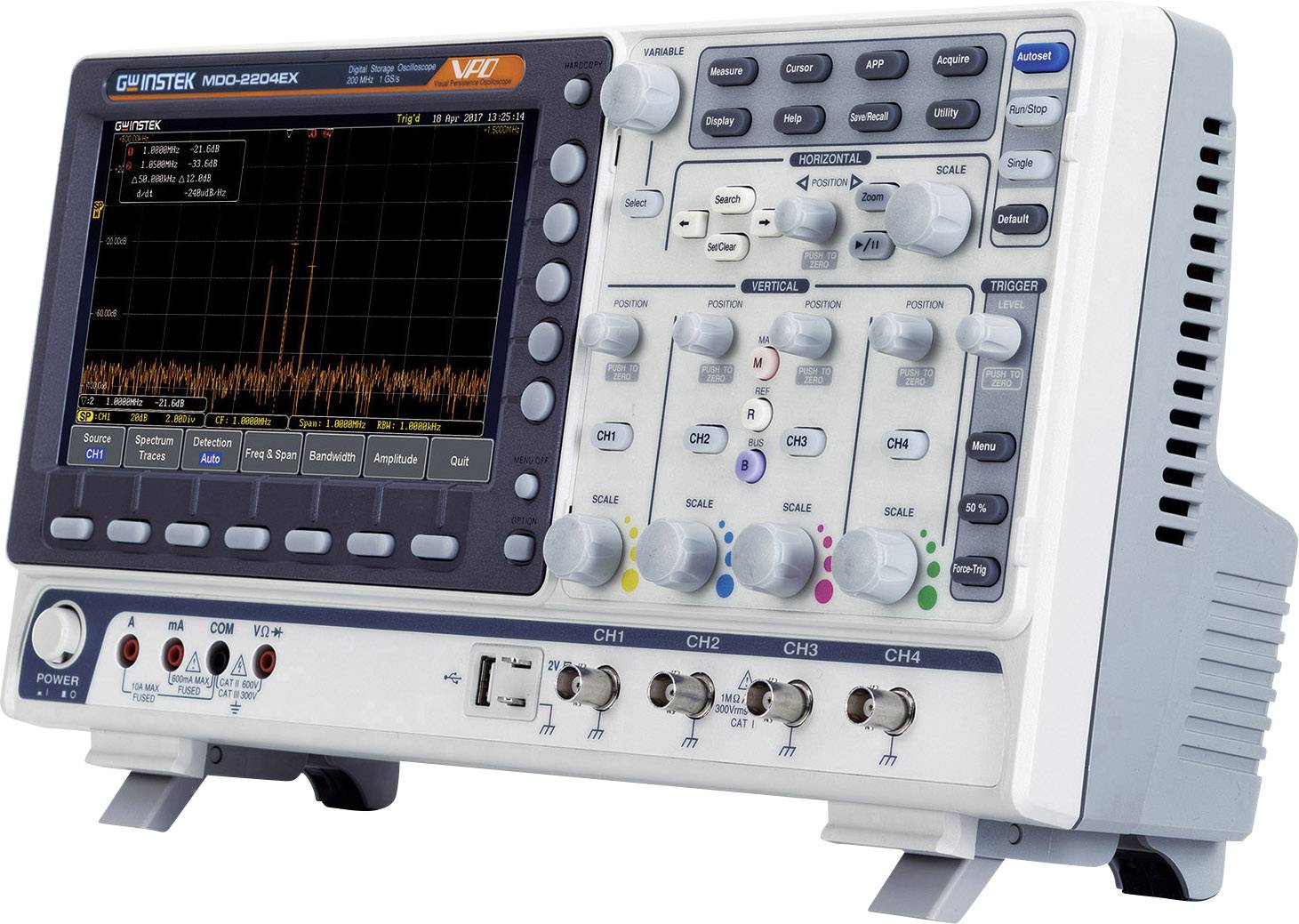

GW Instek MDO-2204EG Digitale oscilloscoop 200 MHz 1 GSa/s 10 Mpts 8 Bit Digitaal geheugen (DSO), Spectrumanalyzer 1 stu
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 1.817,36 / Stuk)
€ 1.971,07
-8 %
€ 1.817,36
excl. btw
& Gratis verzending*
Inclusief 14 dagen retourrecht
Highlights & Details
Mixed-domain-oscilloscoop MDO-2204EG
- 200 MHz
- Aantal analoge ingangen (max.) 4
- Geheugendiepte: 10 Mpts
- Samplingrate: 1 GSa/s
Technische specificaties
- Soortnaam
Digitale oscilloscoop
- Bandbreedte
200 MHz
- Samplingrate/kanaal
1 GSa/s
- Scherm
Kleuren-TFT
- Resolutie
8 Bit
- Beeldschermgrootte
20.3 cm
- Bijzonderheden
Digitaal geheugen (DSO)
Spectrumanalyzer
- Tijdbasis
1 ns - 100 s/div
- Aantal analoge ingangen (max.)
4
Fabrieksstandaard (zonder certificaat)
- Meetcategorie
CAT I
- Rasterafbuiging
1 mV - 10 V/div
- Ingangsimpedantie
1 MΩ
- Ingangskoppeling
AC, DC, GND
- Ingangsspanning
300 Vrms
- Voedingsspanning
AC 100V - 240 V
- Afm.
(l x b x h) 127.3 x 384 x 208 mm
- Gewicht
3 kg
- Scherm
800 x 480 Pixel
- Breedte
384 mm
- Hoogte
208 mm
127.3 mm
- Interfaces
USB
RJ45-bus
- Geheugendiepte/kanaal
10 Mpts
- Type
MDO-2204EG
Documenten en downloads
Datablad
Datablad 1781999 GW Instek MDO-2204EG Digitale oscilloscoop 200 MHz 1 GSa/s 10 Mpts 8 Bit Digitaal geheugen (DSO), Spectrumanalyzer 1 stu
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 1781999 GW Instek MDO-2204EG Digitale oscilloscoop 200 MHz 1 GSa/s 10 Mpts 8 Bit Digitaal geheugen (DSO), Spectrumanalyzer 1 stu
Informatie
Informatie 1781999 GW Instek MDO-2204EG Digitale oscilloscoop 200 MHz 1 GSa/s 10 Mpts 8 Bit Digitaal geheugen (DSO), Spectrumanalyzer 1 stu
Omschrijving
De MDO-2000E-serie is een multifunctionele mixed-domain oscilloscoop. De serie bestaat uit twee types: MDO-2000EG en MDO-2000EX.
De modellen MDO-2000EG hebben een ingebouwde spectrumanalysator en een 2-kanaals 25 MHz Arbitrary Waveform Generator. De modellen MDO-2000EX hebben een ingebouwde spectrumanalysator, een Arbitrary Waveform Generator, een digitale multimeter voor 5.000 counts en een 5V/1A netvoeding.
De eerste in zijn soort: de MDO-2000EX is de enige oscilloscoop die is uitgerust met een digitale multimeter en een netvoeding.
De modellen MDO-2000EG hebben een ingebouwde spectrumanalysator en een 2-kanaals 25 MHz Arbitrary Waveform Generator. De modellen MDO-2000EX hebben een ingebouwde spectrumanalysator, een Arbitrary Waveform Generator, een digitale multimeter voor 5.000 counts en een 5V/1A netvoeding.
De eerste in zijn soort: de MDO-2000EX is de enige oscilloscoop die is uitgerust met een digitale multimeter en een netvoeding.
Omvang van de levering
- Korte installatiehandleiding
- 1x gebruiksaanwijzing op CD-ROM
- Voedingskabel
- GTL-110 BNC-BNC kabel
