GW Instek GSP-9330 Fabrieksstandaard (zonder certificaat) 3.25 GHz
EAN:
Fabrikantnummer:
Artikelnummer:
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 5.169,42 / Stuk)
€ 5.665,29
-9 %
€ 5.169,42
excl. btw
& Gratis verzending*
Inclusief 14 dagen retourrecht
Highlights & Details
Spectrum-analyser GSP-9330
- Frequentiebereik: 9 kHz - 3,25 GHz
- Snelste sweeptijd: 204 us
- Ingebouwde voorversterker
- Ingebouwde EMC-voorversterker, quasi peak/gemiddelde EMI-detectiemodus
Technische specificaties
- Kleurendisplay: 21,3 cm, 800 x 600 pixels
- Bandbreedte
3.25 GHz
- Aantal analoge ingangen (max.)
1
Fabrieksstandaard (zonder certificaat)
- Afm.
(b x h) 350 mm x 210 mm
- Gewicht
4.5 kg
- Breedte
350 mm
- Hoogte
210 mm

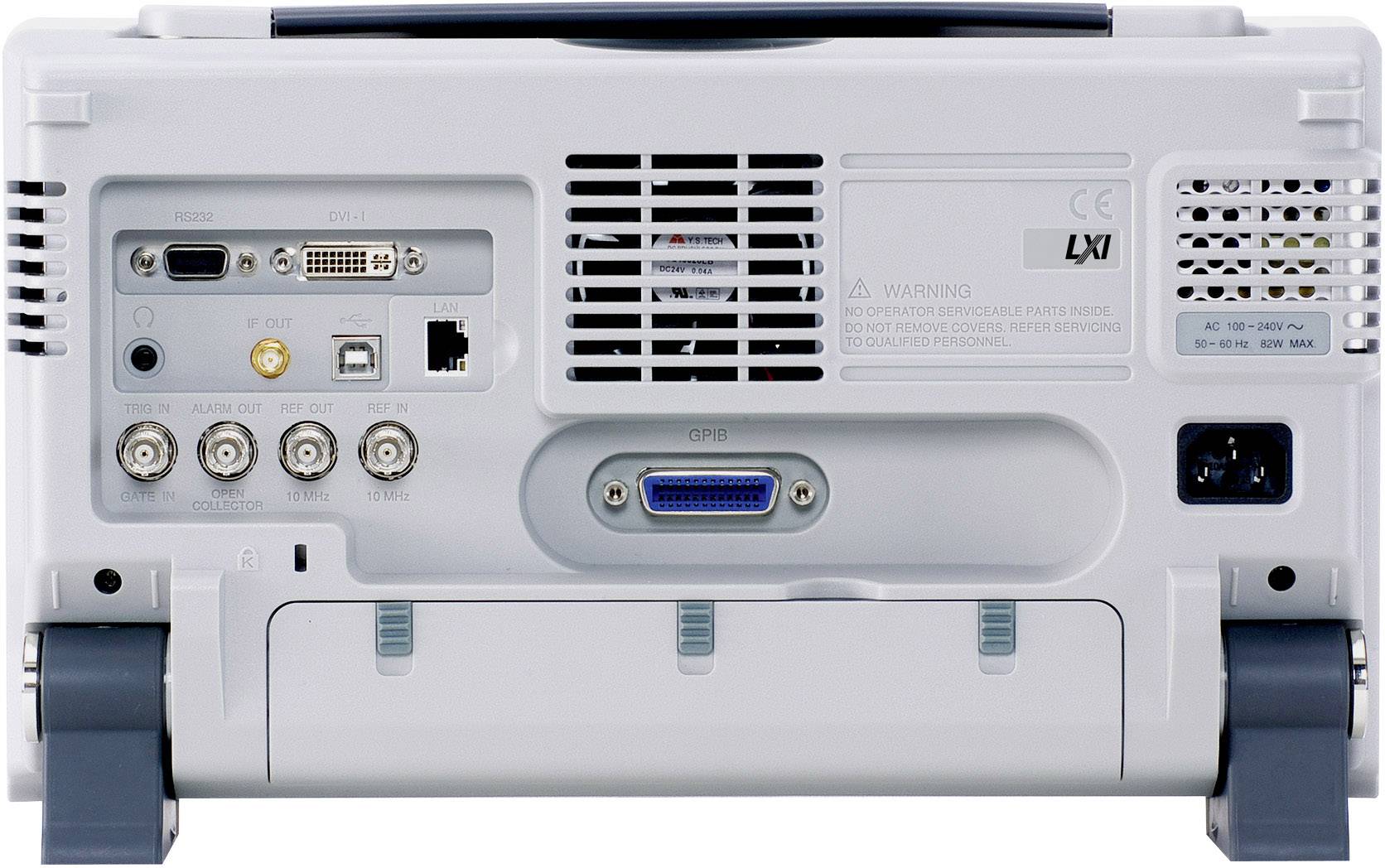

- Interfaces
RS232
USB
USB-host
DVI
LAN
MicroSD-schacht
Documenten en downloads
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 1601401 GW Instek GSP-9330 Fabrieksstandaard (zonder certificaat) 3.25 GHz
Informatie
Informatie 1601401 GW Instek GSP-9330 Fabrieksstandaard (zonder certificaat) 3.25 GHz
Omschrijving
De GSP-9330, een spectrumanalyser met hoge testsnelheid en 3,25 GHz, levert de snelste sweepsnelheid van 204 μs. De gebruiker kan via de sweeptijd op hoge snelheid modulatiesignalen eenvoudig verwerken en analyseren. De sleutelbegrippen voor het gebruik van gemoduleerde signalen zijn snelle sweeptijd en functies voor signaaldemodulatie. Naast analoge AM/FM-demodulatie en analysefunctie biedt de GSP-9330 ook digitale signaal-ASK/FSK- en 2FSK- demodulatie- en analysefuncties. In de GSP-9330 is de EMC Pretest-oplossing geïntegreerd om EMC-tests te vergemakkelijken.De eenvoudige en ongecompliceerde EMC-pretestprocedures van de GSP-9330 verkorten de tijd voor de marktintroductie enorm.
Uitvoering
- 0,025 ppm frequentiestabiliteit en 1 ppm verouderingssnelheid
- RBW: 1Hz ~ 1MHz (3dB), 6dB EMI-filter: 200 Hz, 9 kHz, 120 kHz, 1 MHz
- Snelste sweeptijd: 204 us
- Gevoeligheid: -149 dBm/Hz (bij ingeschakelde voorversterker)
- Ingebouwde voorversterker, 50dB-signaalverzwakker en sequentiefunctie
- Geïntegreerde EMC Pretest-functie, quasi peak/gemiddelde EMI-detectiemodus
- Geïntegreerde 2FSK-analyse, AM-/FM-/ASK-/FSK-demodulatie en analyse
- Ingebouwd P1dB-punt, harmonische, CHPW, OCBW, ACPR, SEM, TOI, CNR, CTB, CSO, N-dB-bandbreedte, noise marker, frequentieteller, TDP, gated sweep
- Ingebouwde spectrogram-, topografie- en gesplitst venster-weergavemodus
- Afstandsbediening EMI-meetsoftware: SpectrumShot.
Omvang van de levering
- Voedingskabel
- Beknopte gebruiksaanwijzing
- CD met Engelstalige gebruiksaanwijzing.
Opmerkingen
Bij bestelling van een GSP-9330 wordt gratis de set nabije-veldsondes GKT-008 meegeleverd. Deze actie is geldig tot 31-12-2019.
