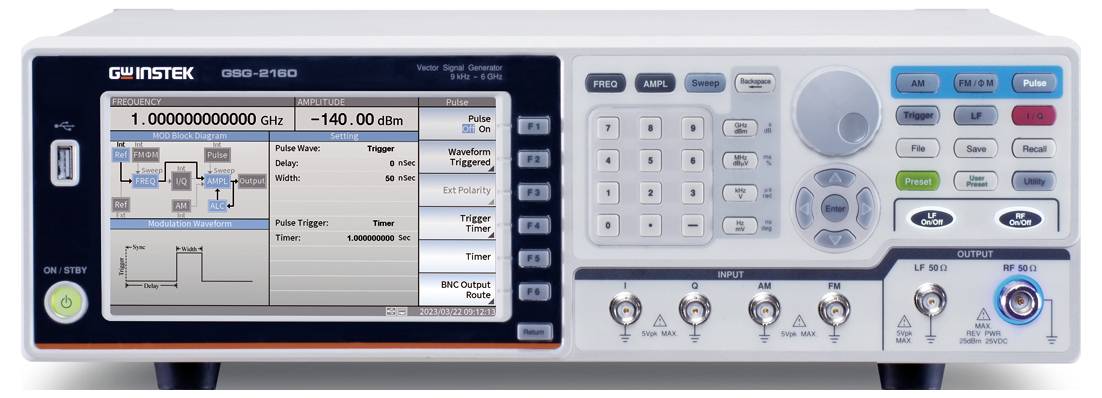

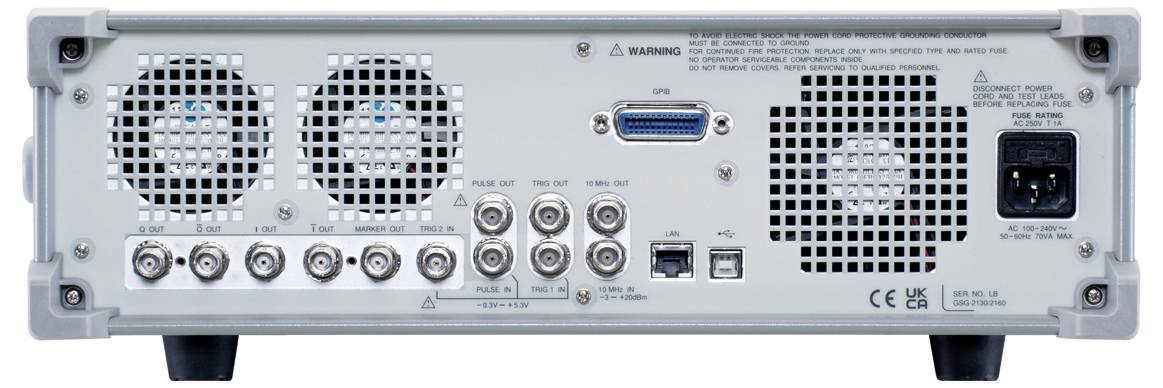

GW Instek GSG-2060 (GPIB) (CE) RF-Signalgenerator Signaalgenerator 9 kHz - 6 GHz 1-kanaals
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 9.103,31 / Stuk)
€ 9.103,31
excl. btw
& Gratis verzending*
Inclusief 14 dagen retourrecht
Highlights & Details
GW Instek GSG-2060 (GPIB) (CE) RF-signaalgenerator
- Groot frequentiebereik: Bestrijkt 9 kHz tot 6 GHz.
- Hoge amplitude-flexibiliteit: Amplitude-uitgangsbereik van -140 dBm tot +20 dBm met 0,01 dBm resolutie.
- Uitstekende faseruis: Minder dan -117 dBc/Hz (typisch) bij 1 GHz-uitgang en 20 kHz-offset.
- Analoge modulatie: Geïntegreerde AM-, FM- en PM-modulatiefuncties.
- Veelzijdige signaaluitvoer: Biedt LF-signaaluitvoer (sinus, rechthoek, driehoek/helling, Gaussiaanse ruis) en impulssignaaluitvoer.
- Hoge frequentienauwkeurigheid: Standaard 10 ppm frequentiestabiliteit en 2 ppm verouderingsfrequentie; optioneel 10 ppb frequentiestabiliteit en 0,1 ppm verouderingsfrequentie (OCXO).
- Uitgebreide interfaces: Standaard uitgerust met USB en LAN; GPIB is optioneel beschikbaar. De commando's zijn SCPI-compatibel.
- Compact design: 3U standaardrackformaat.
- Helder display: 7 inch TFT-LCD voor uitgebreide weergave van parameters en status.
Technische specificaties
- Faseruis: Minder dan -117 dBc/Hz (typisch) bij 1 GHz uitgang en 20 kHz offset
- Frequentieresolutie 0,001 Hz
- Uitgangsniveau: -110 dBm tot +13 dBm (typisch: +20 dBm)
- ALC (Automatic Level Control) voor het uitgangsvermogen
- Display: 7 inch TFT-LCD
- Geheugenfuncties
- Beveiligingsfuncties: OVP, OCP, OTP, Fan-Error-alarm
- GPIB-interface
- USB-interface
- LAN-interface
- externe modulatie-ingang
- Geïntegreerde vermogensbegrenzer voor veiligheid
- Signaaluitgangsvorm
CW (Continuous Wave)
puls
Sweep
arbitrair (optioneel)
Doppler (optioneel)
- Soortnaam
Signaalgenerator
- Frequentiebereik
9 kHz - 6 GHz
- Weergave
LCD
Fabrieksstandaard (zonder certificaat)
- Aantal kanalen
1-kanaals
- Frequentie (max.)
6 GHz
- Frequentie (min.)
9 kHz
- Bijzonderheden
Incl. frequentieteller
Vermogensversterker
Modulatie
- Type
GSG-2060 (GPIB) (CE) RF-Signalgenerator
Documenten en downloads
Datablad
Datablad 3437815 GW Instek GSG-2060 (GPIB) (CE) RF-Signalgenerator Signaalgenerator 9 kHz - 6 GHz 1-kanaals
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3437815 GW Instek GSG-2060 (GPIB) (CE) RF-Signalgenerator Signaalgenerator 9 kHz - 6 GHz 1-kanaals
Omschrijving
De GW Instek GSG-2060 is een multifunctionele RF-signaalgenerator die een frequentiebereik van 9 kHz tot 6 GHz bestrijkt en ideaal is voor communicatietraining, tests van RF-componenten (zoals versterkers, antennes en filters), elektronische signaaltests in de auto en IoT-toepassingen. Dit apparaat voldoet aan de testeisen voor RF-producten, zowel in de productie als in de ontwikkelingsfase. De GSG-2060 biedt uitstekende specificaties, waaronder een groot amplitudeuitgangsbereik van +20 dBm tot -140 dBm, een lage faseruis van -117 dBc/Hz (bij 1 GHz uitgang en 20 kHz offset) en een hoge frequentienauwkeurigheid met 10 ppm frequentiestabiliteit en 2 ppm verouderingssnelheid. Optioneel kan de frequentiestabiliteit en de verouderingssnelheid worden verbeterd door de OCXO-optie (Oven Controlled Crystal Oscillator) te kiezen voor 10 ppb stabiliteit en 0,1 ppm verouderingsgraad. De serie beschikt over geïntegreerde analoge modulatiefuncties (AM, FM, PM) en LF- en impulssignaaluitgangen. De GSG-2060 beschikt over een 7-inch TFT LCD-display voor de volledige weergave van parameters en status en biedt USB-, LAN- en optionele GPIB-interfaces met SCPI-compatibele opdrachten voor de afstandsbediening.
