GW Instek GSG-2060 (GPIB+AUX) (CE) RF-Signalgenerator Signaalgenerator 9 kHz - 6 GHz
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 9.376,03 / Stuk)
€ 9.376,03
excl. btw
& Gratis verzending*
Inclusief 14 dagen retourrecht
Highlights & Details
GW Instek GSG-2060 (GPIB+AUX) (CE)
- Maximale frequentiestabiliteit (OCXO-optie): 10 ppb frequentiestabiliteit en 0,1 ppm/jaar verouderingsgraad, ideaal voor kritische toepassingen.
- Groot frequentiebereik: Bestrijkt 9 kHz tot 6 GHz.
- Breed amplitudebereik: Uitgang van +20 dBm tot -140 dBm met 0,01 dBm resolutie.
- Lage faseruis: Beter dan -117 dBc/Hz (typisch) bij 1 GHz-uitgang en 20 kHz-offset.
- Analoge modulatiefuncties: Geïntegreerde AM-, FM- en PM-modulatie.
- Veelzijdige signaaluitvoer: Biedt LF-signalen (sinus, rechthoek, driehoek/helling, Gaussiaanse ruis) en impulssignalen.

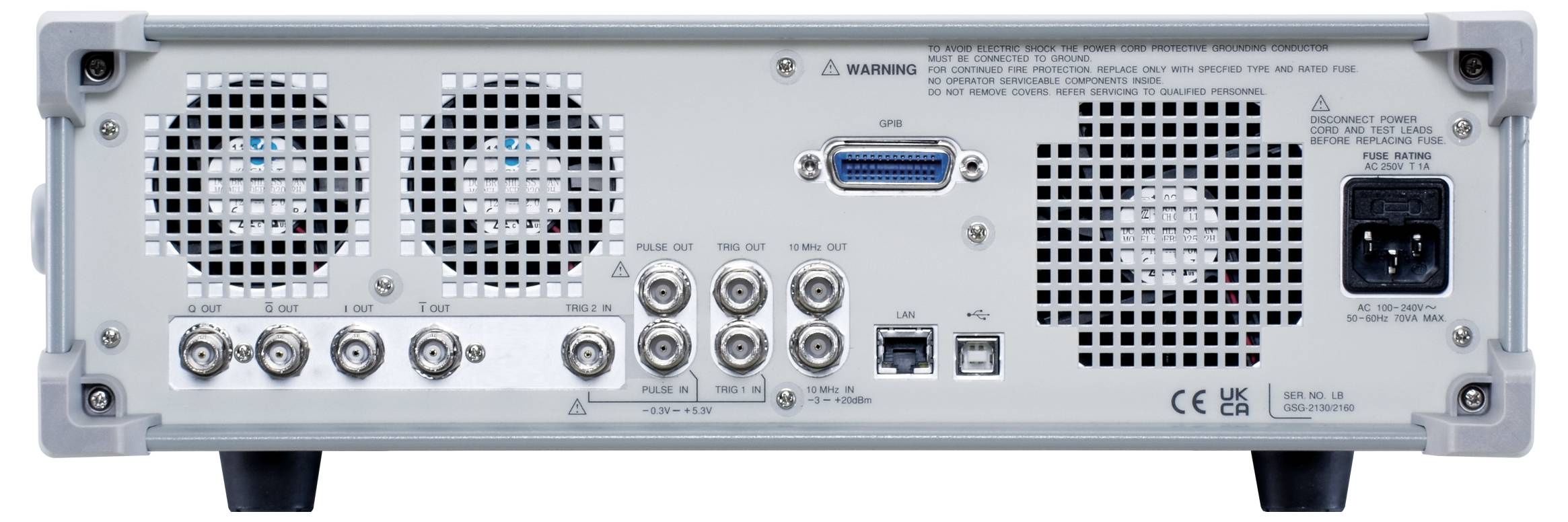

- Uitgebreide interfaces: Standaard uitgerust met USB en LAN; GPIB is geïntegreerd.

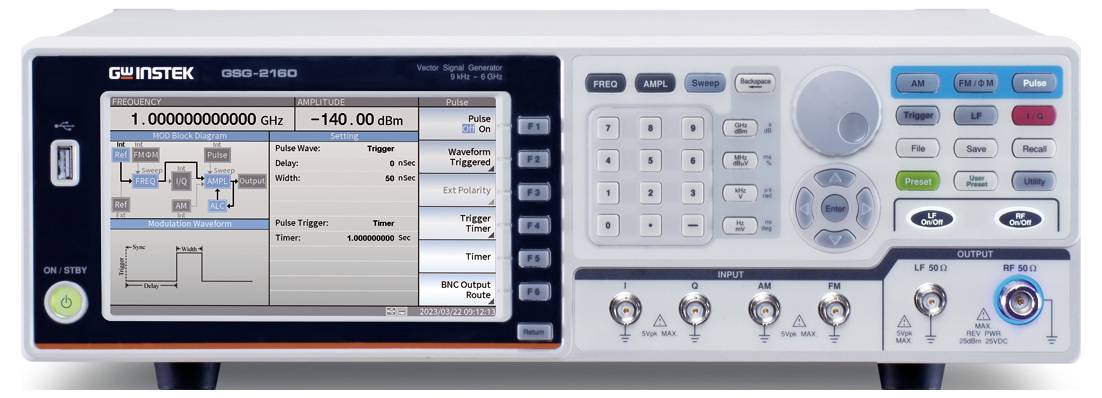

- Helder display: 7 inch TFT-LCD voor gedetailleerde weergave van parameters en status.
- 3U standaardrackgrootte: Maakt een eenvoudige integratie in testsystemen mogelijk.
Technische specificaties
- Frequentieresolutie: 1 MHz.
- Standaard frequentiestabiliteit: 10 ppm.
- Standaard verouderingsgraad: 2 ppm/jaar.
- Optioneel (AUX/OCXO) frequentiestabiliteit: 10 ppb.
- Optioneel (AUX/OCXO) verouderingsgraad: 0,1 ppm/jaar.
- Amplitudebereik: -140 dBm tot +20 dBm.
- Amplitudeinstelresolutie: 0,01 dBm.
- Soortnaam
Signaalgenerator
- Frequentiebereik
9 kHz - 6 GHz
Fabrieksstandaard (zonder certificaat)
- Frequentie (max.)
6 GHz
- Frequentie (min.)
9 kHz
- Spanningsverzorging
Werkt op het lichtnet
- Type
GSG-2060 (GPIB+AUX) (CE) RF-Signalgenerator
Documenten en downloads
Datablad
Datablad 3437816 GW Instek GSG-2060 (GPIB+AUX) (CE) RF-Signalgenerator Signaalgenerator 9 kHz - 6 GHz
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3437816 GW Instek GSG-2060 (GPIB+AUX) (CE) RF-Signalgenerator Signaalgenerator 9 kHz - 6 GHz
Omschrijving
De GW Instek GSG-2060 (GPIB+AUX) (CE) is een zeer nauwkeurige RF-signaalgenerator die speciaal voor toepassingen is ontwikkeld die de hoogste frequentiestabiliteit en zuiverheid vereisen. Met een frequentiebereik van 9 kHz tot 6 GHz is dit apparaat ideaal ideaal voor veeleisende taken in de communicatieopleiding, het testen van HF-componenten, in de auto- en bij IoT-toepassingen. De geïntegreerde OCXO-optie (Oven Controlled Crystal Oscillator) zorgt voor een frequentiestabiliteit van 10 ppb en een verouderingssnelheid van slechts 0,1 ppm per jaar, waardoor deze was opgetild door concurrenten en onmisbaar is voor kritische metingen. De GSG-2060 (GPIB+AUX) (CE CE) biedt een breed uitgangsbereik van +20 dBm tot -140 dBm, een laag faseruis van -117 dBc/Hz (bij 1 GHz uitgang en 20 kHz offset) en veelzijdige modulatiefuncties zoals AM, FM en PM. Met LF- en impulssignaaluitgangen en uitgebreide interfaces (USB, LAN, GPIB) is deze signaalgenerator de perfecte keuze voor iedereen die compromisloze precisie en betrouwbaarheid nodig heeft.
