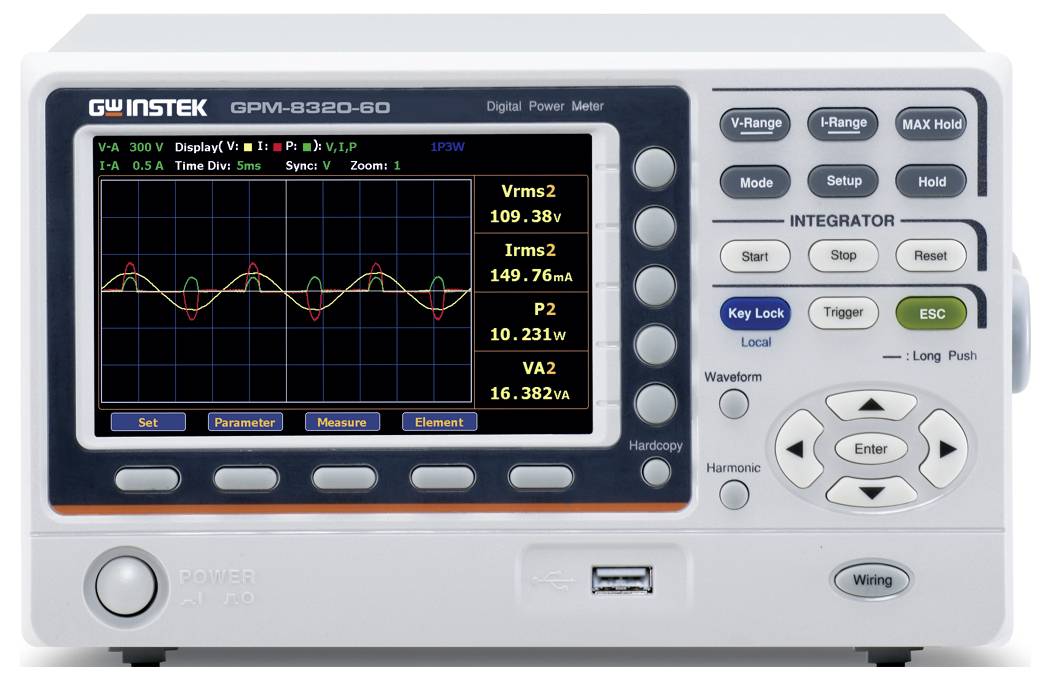

GW Instek GPM-8320-60 (CE) GPIB/DA12 Netwerkanalyser Energiemetingen, Grafisch display, Met logger
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 3.863,64 / Stuk)
€ 3.863,64
excl. btw
& Gratis verzending*
Inclusief 14 dagen retourrecht
Highlights & Details
GW Instek GPM-8320-60 (CE) GPIB/DA12 digitale Power meter
- Hoge stroom en precisie: Directe stroommeting tot 60 A (gegarandeerd) met een nauwkeurigheid van ± (0,1% van de meetwaarde+0,05% van het bereik).
- Brede bandbreedte: Meet van DC en 0,1 Hz tot 100 kHz.
- Veelzijdige weergave: 5-inch TFT-LCD-display met 5-cijferige meetwaarden en 25 vermogensparameters.
- Analysefuncties: Golfvormweergave (V/I/P) en harmonische-analyse tot de 50e orde (IEC61000-4-7 conform).
- Flexibele bedrading: Ondersteunt 1P3W, 3P3W, 3P4W, 3V3A-modi.
- Gegevensregistratie: Intern geheugen voor 10.000 datalogs.
- Uitgebreide interfaces: Standaard RS-232C, USB (apparaat/host), LAN; optioneel GPIB en Digital I/O (DA12).
- Automatische meting: Automatische bereikomschakeling voor integratiemetingen en aanpasbare bereikwisseling
Technische specificaties
- Bandbreedte (spanning/stroom): DC, 0,1 Hz tot 100 kHz
- Aftastsnelheid: 300 kHz
- Weergaveresolutie: 5 digits
- Ingangsweerstand (spanning): Ca. 2 MΩ
- Ingangsweerstand (stroom, directe ingang): Ca. 1,65 MΩ
- Maximale ingang (spanning): 1000 V.
- Maximale ingang (stroom): 70 A (piekwaarde 150 A), gegarandeerde specificatie 65 A voor directe ingang 1A tot 60A
- Harmonische analyse: Ja, tot de 50e orde
- Totale harmonische vervorming: Ja
- Meetparameters: Vrms, Vmn, VDC, VAC, IRMS, IDC, IAC, P, VA, VAR, PF, CFI, CFV, DEG, IHZ, VHz, V+pk, V-pk, I+pk, I-pk, P+pk, P-pk, THDI, THDV, MATH, MCR, EFFI
- Asweergave: V (spanning), I (stroom), P (vermogen)
- Externe stroomsensoringang: Ja (EXT1/EXT2)
- Intern geheugen: 10.000 datalogs
- Automatische bereikomschakeling: Voor integratiemodus
- Displayvernieuwingsfrequentie: 0,1s/0,25s/0,5s/1s/2s/5s/10s/20s
- Krustfactor: 3 of 6 (6A) selecteerbaar
- Soortnaam
Netwerkanalyser
- Meetcategorie
CAT II 600 V
- Aanduiding
5" TFT LCD (800x480)
- Fasenherkenning
Ja
- Randaardeherkenning
Nee
Fabrieksstandaard (zonder certificaat)
- Voedingsspanning
AC 100 V tot 240 V, 50 Hz tot 60 Hz; verbruik max. 35 VA
- Afm.
(l x b x h) 40.25 x 22 x 13.2 cm
- Gewicht
3.4 kg
- Bijzonderheden
Energiemetingen
Grafisch display
Met logger
- Breedte
22 cm
- Hoogte
13.2 cm
40.25 cm
- Interfaces
LAN
RS-232C
USB-host
USB-device
Documenten en downloads
Datablad
Datablad 3439052 GW Instek GPM-8320-60 (CE) GPIB/DA12 Netwerkanalyser Energiemetingen, Grafisch display, Met logger
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3439052 GW Instek GPM-8320-60 (CE) GPIB/DA12 Netwerkanalyser Energiemetingen, Grafisch display, Met logger
Omschrijving
De GW Instek GPM-8320-60/GPM-8330-60 modellen zijn uitgebreide versies van de bestaande driefasige vermogensmeter GPM-8320/GPM-8330. De GPM-8320-60 beschikt over 2 ingangselementen, terwijl de GPM-8330-60 3 ingangselementen levert. Het toegevoegde symbool „-60” betekent dat de maximale directe ingangsstroom 70 A kan bereiken (60 A is de gegarandeerde specificatie), was niet alleen een verbetering van de hoogromige vermogensmeettoepassingen, maar bespaart in vergelijking met de bestaande modellen ook kosten voor stroomomvormers.
Deze modellen beschikken over een meetbandbreedte van DC, 0,1 Hz tot 100 kHz en zijn uitgerust met 16-bits A/D-omvormers en een sampling rate van 300 kHz. Een 5 inch TFT LCD-display, 5-cijferige meetwaarden, 25 verschillende vermogensmeetparameters en zeer nauwkeurige meetvaardigheden zijn ook aanwezig.
De GPM-8320-60/GPM-8330-60 modellen bieden bovendien golfvormtijdfuncties (spanning/stroom/vermogen), de integratiemeetfunctie, de meting en analyse van harmonischen van meerdere ordes (50 Hz / 60 Hz meting voldoet aan de eisen van IEC61000-4-7), externe sensoringangsklemmen en een groot aantal communicatieinterfaces. Met deze functies kunnen gebruikers heldere, comfortabele en nauwkeurige vermogensmetingen uitvoeren en deze tot de meest functionele en voordelige vermogensmeters in hun categorie maken.
De teksten voor dit artikel zijn automatisch vertaald.
Deze modellen beschikken over een meetbandbreedte van DC, 0,1 Hz tot 100 kHz en zijn uitgerust met 16-bits A/D-omvormers en een sampling rate van 300 kHz. Een 5 inch TFT LCD-display, 5-cijferige meetwaarden, 25 verschillende vermogensmeetparameters en zeer nauwkeurige meetvaardigheden zijn ook aanwezig.
De GPM-8320-60/GPM-8330-60 modellen bieden bovendien golfvormtijdfuncties (spanning/stroom/vermogen), de integratiemeetfunctie, de meting en analyse van harmonischen van meerdere ordes (50 Hz / 60 Hz meting voldoet aan de eisen van IEC61000-4-7), externe sensoringangsklemmen en een groot aantal communicatieinterfaces. Met deze functies kunnen gebruikers heldere, comfortabele en nauwkeurige vermogensmetingen uitvoeren en deze tot de meest functionele en voordelige vermogensmeters in hun categorie maken.
