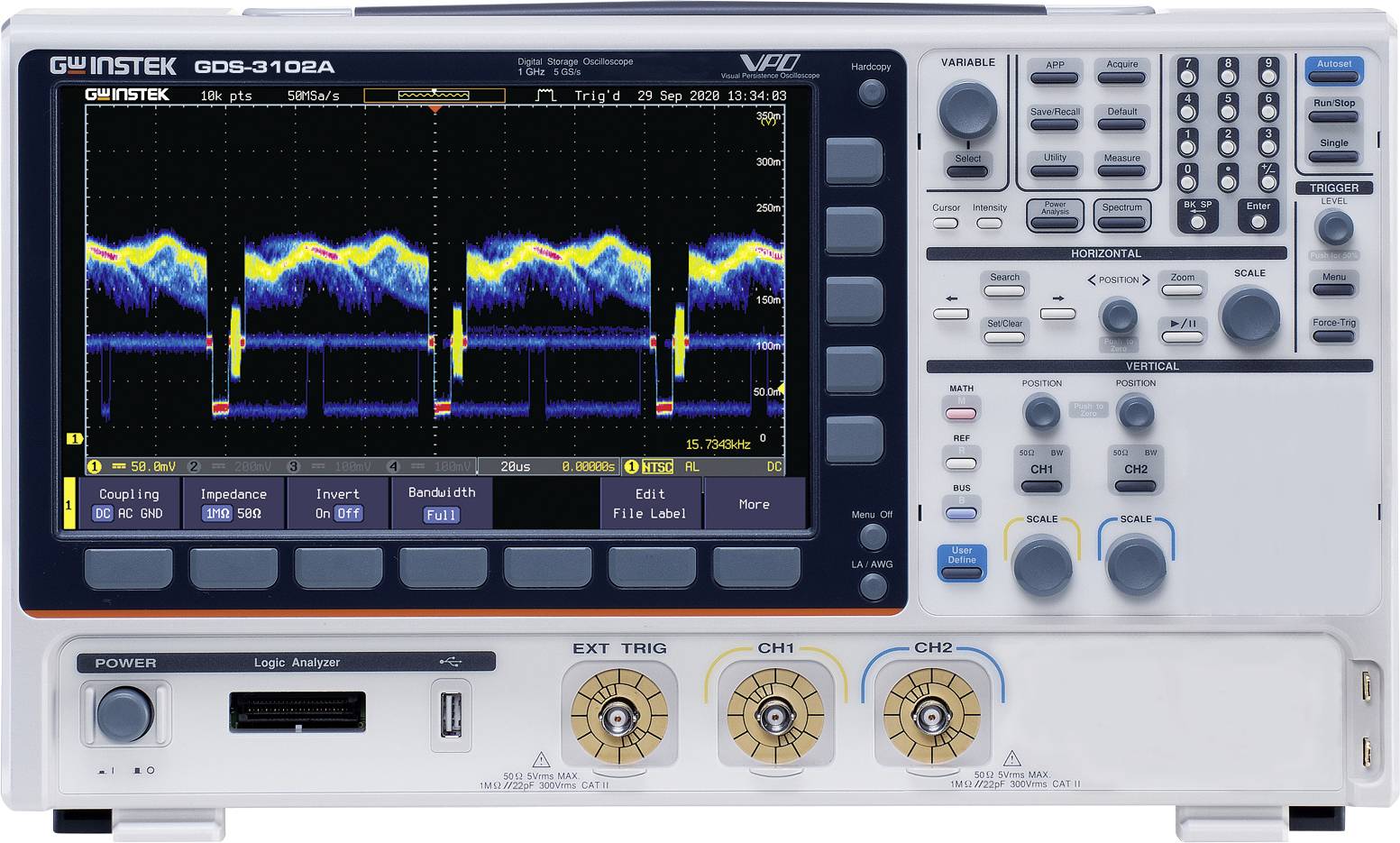

Een oscilloscoopscherm dat een golfvorm weergeeft met verschillende pieken en dalen, die een patroon in de tijd aangeven, omringd door bedieningsknoppen.

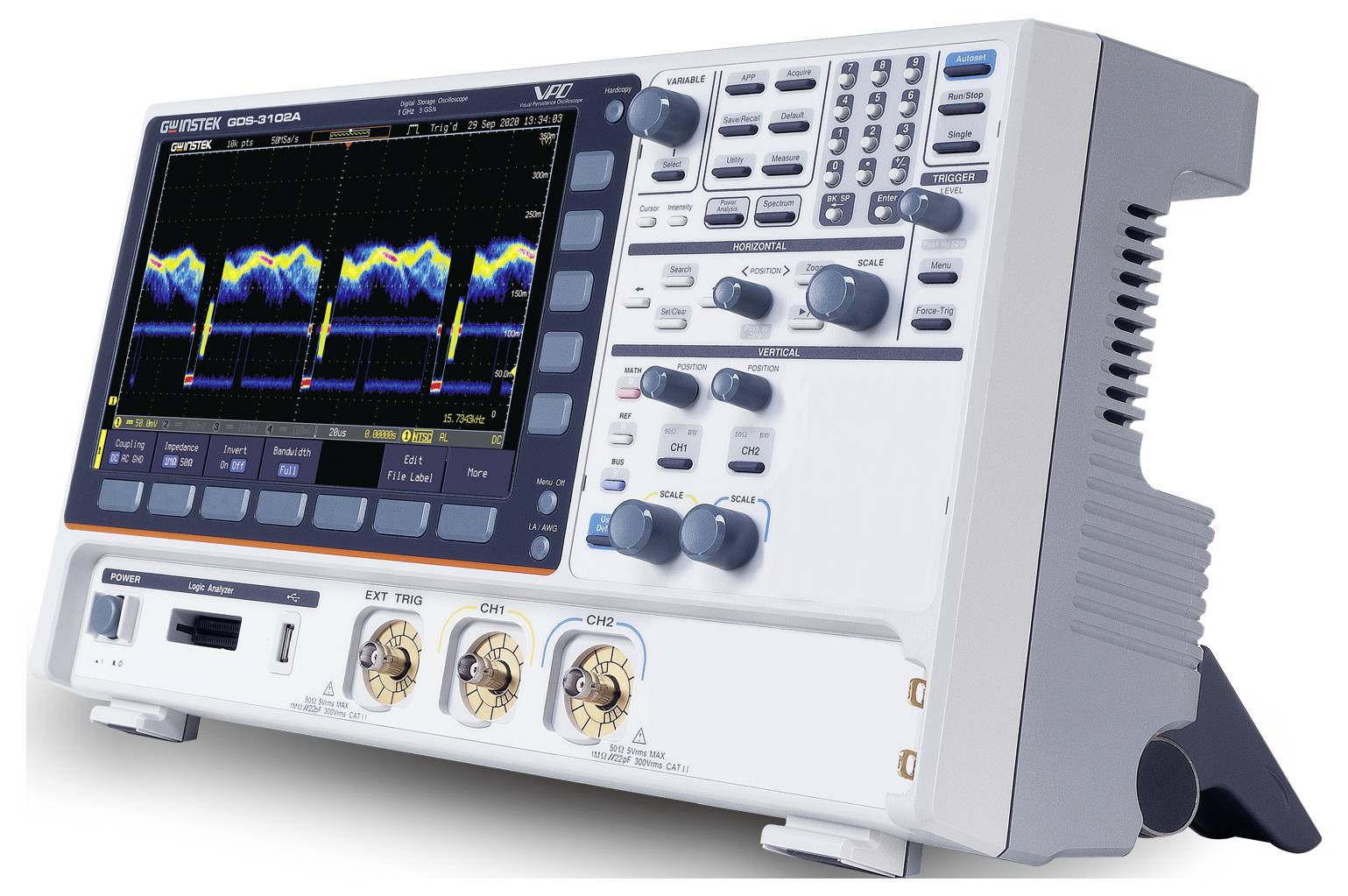

Een digitale oscilloscoop met golfpatronen op het scherm, met verschillende bedieningsknoppen en toetsen aan de zijkant voor aanpassingen.

1/2

Datasheet (PDF)

Leverbaar ma. 14 sep.

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 4.450,41 / Stuk)

€ 4.450,41

excl. btw

Gratis verzending*

Inclusief 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

GDS-3102A 1 GHz digitale geheugenoscilloscoop

1 GHz
Aantal analoge ingangen (max.): 2

Technische specificaties

Geïntegreerde Dual Channel 25 MHz arbitraire functiegenerator (AWG)
Dual-kanaalspectrumanalyzer (DC tot 2.5 GHz) met spectrogramfunctie

Soortnaam: Digitale oscilloscoop

Bandbreedte: 1 GHz

Samplingrate/kanaal: 5 GSa/s

Scherm: 10.2 inch TFT LCD WVGA-kleurendisplay, resolutie van 800 x 480 pixels

Resolutie: 8 Bit

Beeldschermgrootte: 10.2 inch

Tijdbasis: 1 ns/div tot 1000 s/div

Aantal analoge ingangen (max.): 2

: Fabrieksstandaard (zonder certificaat)

Meetcategorie: CAT II

Rasterafbuiging: 1 - 10000 mV

Ingangsimpedantie: 1 MΩ

Ingangskoppeling: AC, DC, GND

Ingangsspanning: 300 V

Voedingsspanning: 100 - 240 V/AC

Afm.: (l x b x h) 113.8 x 420 x 253 mm

Gewicht: 4.6 kg

Aantal digitale ingangen (max.): 16

Scherm: 800 x 380 Pixel

Kalibreerservice: Kalibratie van de fabriek

Breedte: 420 mm

Hoogte: 253 mm

: 113.8 mm

Interfaces: USB-host
USB-device
LAN
RS232
VGA-bus

Geheugendiepte/kanaal: 200 Mpts

Type: GDS-3102A

Documenten en downloads

Datablad

Datablad 3558038 GW Instek GDS-3102A Digitale oscilloscoop 1 GHz 5 GSa/s 200 Mpts 8 Bit 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3558038 GW Instek GDS-3102A Digitale oscilloscoop 1 GHz 5 GSa/s 200 Mpts 8 Bit 1 stuk(s)

Omschrijving

De GDS-3000A-serie digitale geheugenoscilloscoop is beschikbaar in 1 GHz-modellen met opties voor 2-, 4- en 16-kanaals logic analysatoropties. De serie biedt een opslagcapaciteit van maximaal 200 Mpts per kanaal, een samplefrequentie van 5 Gsa/s (halve kanalen) of 2,5 Gsa/s (totale kanalen). Het 10,2-inch TFT LCD-scherm (259 mm) heeft een kleurweergave-modus.

De GDS-3000A biedt talrijke functies en specificaties voor oscilloscoopmetingen, waaronder een geheugendiepte van maximaal 200 Mpts per kanaal. Dankzij het grote geheugen kan de hoge samplefrequentie ook bij lage tijdsinstellingen worden gehandhaafd. De vernieuwingsfrequentie van de golfvorm bedraagt maximaal 200.000 WFM/s en het gesegmenteerde geheugen kan maximaal 490.000 segmenten detecteren en analyseren.

Voor nauwkeurige metingen beschikt de GDS-3000A over een fijnschalingsfunctie. Deze maakt fijnafstemming van de verticale schaal mogelijk om het meetbereik optimaal te bestrijken en zo de meetnauwkeurigheid te verbeteren. Het 10,2 inch (259 mm) grote display en de hoge resolutie-opnamemodus maken ruisarme signalen mogelijk, ook bij metingen met een hoge bandbreedte.

Bovendien biedt de serie ingangsimpedanties van 1 MΩ en 50 Ω, die afhankelijk van de meetvraag kunnen worden ingesteld, om een optimale impedantieaanpassing te garanderen. De zoekfunctie vindt snel de signalen die aan de testvoorwaarden voldoen. Met de cursormerkingsfunctie kunnen gebruikers de spannings- (of stroom-), tijd- en Delta-gegevens van elk meetpunt overzichtelijk aflezen. De indicatorfunctie geeft het meetbereik aan in het desbetreffende gedeelte van de golfvorm.
