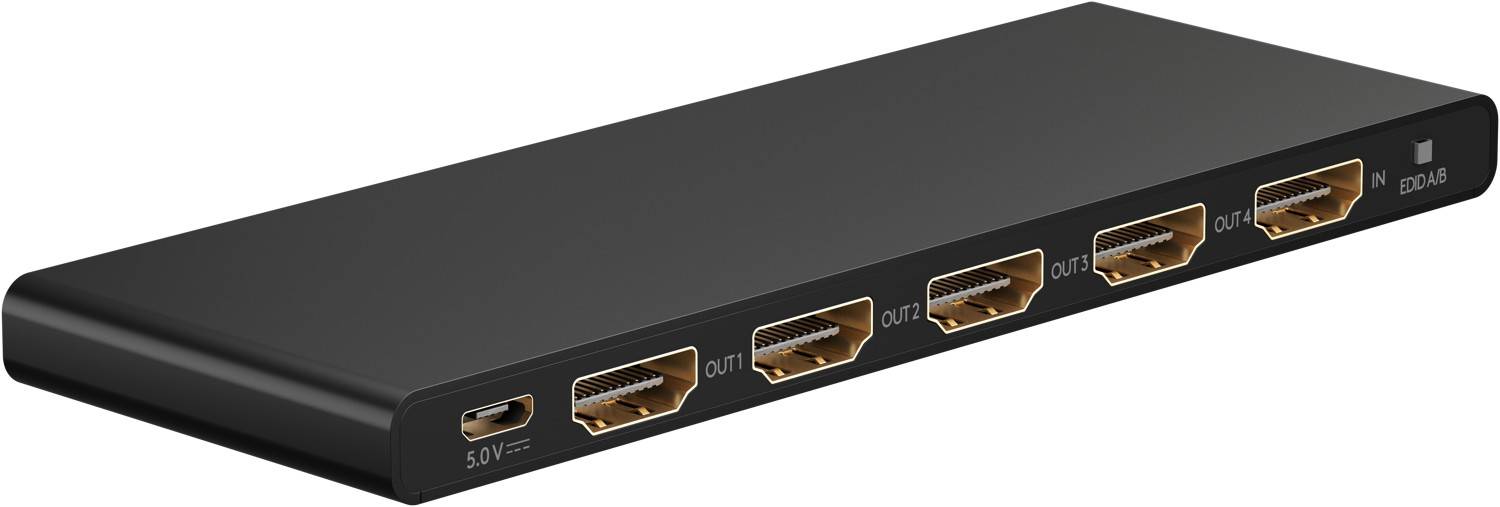

Goobay HDMI splitter 1 naar 4 - HDMI2.0 (4K 60Hz + HDR) / zwart

Goobay HDMI splitter 1 naar 4 - HDMI2.0 (4K 60Hz + HDR)

Gebruik deze HDMI versie 2.0 splitser om 1 apparaat met HDMI uitgang te verbinden met maximaal 4 TV's, monitoren of beamers met HDMI ingangen.

Kenmerken:



geschikt om 1 HDMI-apparaat te verbinden met 4 HDMI-schermen

voor beeldduplicatie: alle schermen geven hetzelfde beeld weer

EDID functie voorkomt problemen bij verschillende schermen

volgt de HDMI versie 2.0 specificaties

geschikt voor resoluties tot 3840 x 2160p bij 60 Hz

maximale kabellengte* op ingang en uitgang: maximaal 5 meter voor 4K 60Hz

ondersteunt High Dynamic Range (HDR)

ondersteunt 3D weergave

ondersteunt Dolby Atmos, Dolby TrueHD, DTS Master Audio, DTS-HD, DTS, Dolby Digital

ondersteunt HDCP 2.2 en HDCP 1.4

indicatie LED's geven aan welke poorten zijn ingeschakeld

uitstekende warmteafvoer dankzij aluminium behuizing

voeding via Micro USB aansluiting (incl. USB kabel en USB voedingsadapter)




*Maximale kabellengte

Gebruik voor 4K 60Hz kabels met een lengte tot maximaal 5 meter op zowel de HDMI ingang als de HDMI uitgang. Indien u langere kabels gebruikt is het aan te raden om hoge kwaliteit kabels te gebruiken, maar kan de resolutie 4K 60Hz niet gegarandeerd worden. Mogelijk kunt u dan een resolutie halen van maximaal 4K 30Hz of 1920 x 1080p (Full HD). Wanneer u een flinke afstand moet overbruggen kunt u het beste een HDMI over ethernet extender met voedingsadapter gebruiken.

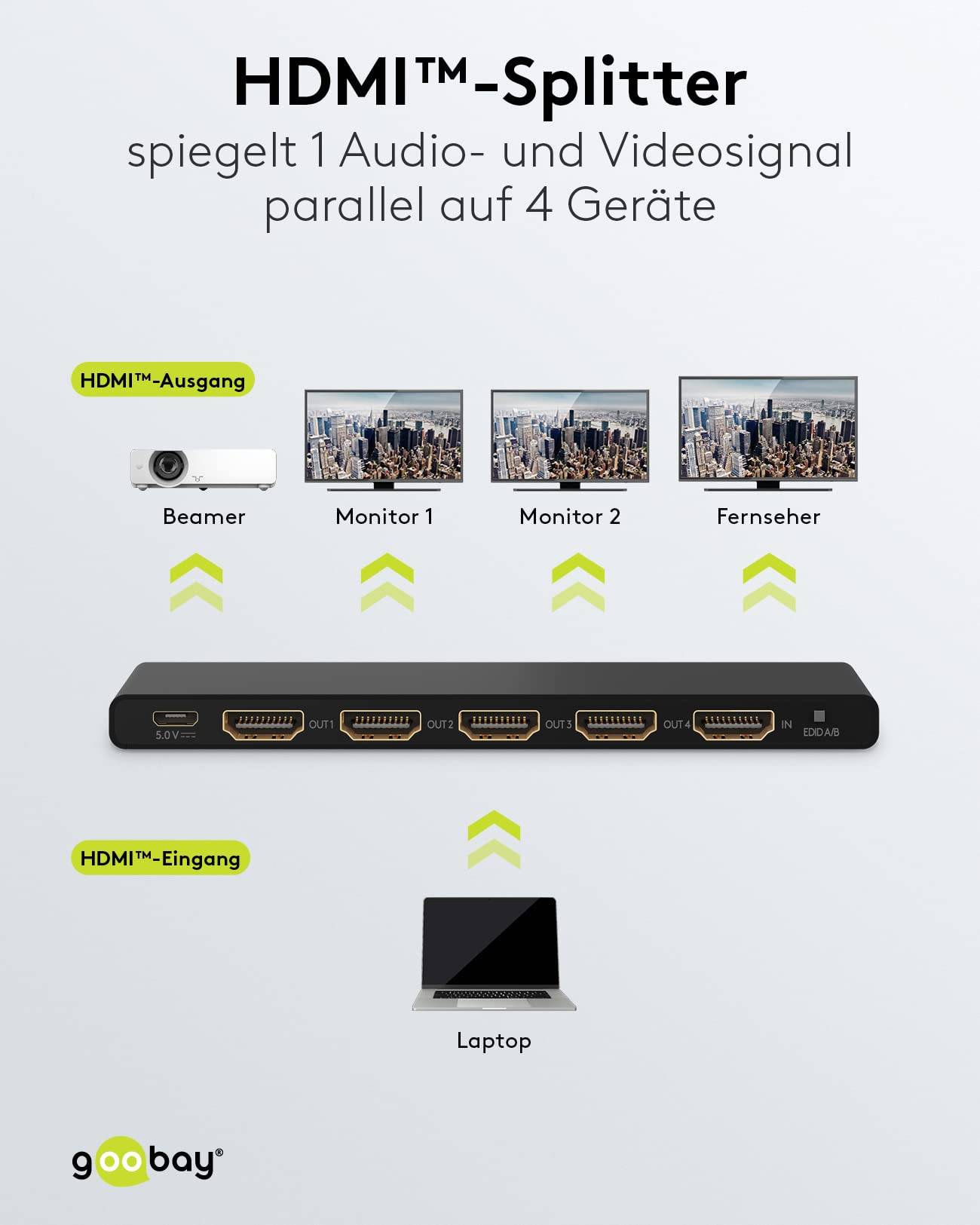

Het signaal wordt gedupliceerd

Deze splitter zorgt er voor dat u op alle schermen hetzelfde beeld ziet. Het beeldscherm wordt dus niet uitgebreid, maar gedupliceerd.

EDID functie

Deze HDMI splitter beschikt over 2 EDID instelopties. Via de EDID-knop op de voorzijde kunt u kiezen voor opties A en B:



A: bij deze optie bepaald het scherm aangesloten op uitgang 1 (OUT 1) de resolutie voor schermen 1 tot en met 4. Sluit het scherm met de laagste resolutie aan op uitgang 1.

B: bij deze optie bepaald het apparaat aangesloten op de ingang (IN) de resolutie. Pas indien nodig de resolutie aan in het apparaat dat aangesloten is op de ingang.




Voeding via USB aansluiting

Op de USB Micro B (vrouwelijk) aansluiting kunt de meegeleverde USB Micro naar USB-A kabel aansluiten. De USB-A connector kunt u vervolgens via de meegeleverde USB voedingsadapter aansluiten op netvoeding. Natuurlijk kunt u ook een vrije USB poort van uw TV, Blu-Ray speler, computer etc. gebruiken voor stroom (5V / 1A).

Voordelen van HDMI2.0 Ultra HD 4K

HDMI 2.0 heeft de volgende verbeteringen ten opzichte van HDMI 1.4:



hogere Hz bij 4K resoluties (max. 3840 x 2160 @ 50/60 Hz)

ondersteuning voor de Rec.2020 standaard (12 bit kleur)

hogere bandbreedte (6 Gb/s per kanaal tot maximaal 18Gbps in totaal)

maximale kloksnelheid van 600 MHz

maximaal 32 audio kanalen met samplerates tot 1536kHz (Dolby Atmos)

Dynamic Auto Lip-Sync voor beeld en audio

Dual View (2 verschillende videostreams naar 1 display te sturen)

ondersteunt multistream (ondersteuning voor 4 audio streams)

weergave van de wide-angle beeldverhouding (21:9 Aspect Ratio)

ondersteuning van HDCP 2.2

HDR (High Dynamic Range): verbeterde weergave van donkere en heldere beelden (contrastverbetering)




Deze HDMI schakelaar is geschikt voor:



3D toepassingen

Full HD 1080p (1920x1080)

Ultra HD 4K 2160p - maximaal 3840 x 2160 bij 60 beelden per seconde (60 Hz)

Dolby Atmos, Dolby TrueHD, DTS Master Audio, DTS-HD, DTS, Dolby Digital

Ethernet over HDMI




Maximale resolutie 3840 x 2160 (2160p) bij 60 beelden per seconden

Waar HDMI 1.4 maximaal de resolutie 3840 x 2160 (2160p) bij 30 beelden per seconde weer kan geven, kan HDMI 2.0 de Ultra HD 4K resolutie 3840 x 2160 (2160p) bij 60 beelden per seconde weergeven. Hierdoor worden bewegende beelden bij de hoogste resolutie nog vloeiender.

Ondersteuning voor de Rec. 2020 standaard

HDMI 2.0 ondersteunt een breder kleurbereik, namelijk 12 bit kleur. Hierdoor zijn de beelden bij Ultra HD nog realistischer.

HDR (High Dynamic Range)

De HDR functie verbetert de weergave van donkere en heldere beelden (contrastverbetering). Indien beide apparaten dit ondersteunen kunt u dit (indien nodig) op één of beide apparaten activeren.

ARC (Audio Return Channel) wordt niet ondersteund

De ARC functie stuurt audio signalen vanaf de TV terug naar een receiver. Deze functie wordt door deze HDMI splitter niet ondersteund.

EDID (Extended Display Identification Data)

EDID kun je het beste omschrijven als een overeenstemmingsprotocol (handshake). Een communicatie tussen 2 HDMI apparaten met als resultaat de beste resolutie en beste audio instellingen die beiden ondersteunen. Wanneer er geschakeld of gesplitst wordt, en er dus meer dan 2 apparaten aangesloten worden, kan het lastig gaan worden. Zeker wanneer één of meerdere apparaten niet (exact) dezelfde specificaties hebben. Denk hierbij aan een meerdere schermen die niet dezelfde specificaties hebben, zoals bijv. een HD Ready TV (720p), Full HD TV (1080p) en 4K TV (2160p). Maar ook meerdere afspeelapparaten zoals een HDTV decoder (1080i), een Blu-Ray speler (4K) en een Full HD Mediaplayer (1080p). In sommige gevallen wordt de laagste videoresolutie gekozen, maar ook kan er helemaal geen beeld of geluid komen.

Met HDCP ondersteuning

HDCP staat voor High-bandwidth Digital Content Protection en is een specificatie, ontwikkeld door Intel, voor de bescherming van digitale audio- en videoinhoud die verstuurd wordt over digitale videoverbindingen. Het is een vorm van digitaal rechtenbeheer (DRM). Het signaal wordt bij het uitsturen door het HDCP ondersteunende apparaat vercijferd en vervolgens door het ontvangende apparaat met HDCP ontcijferd. Ieder HDCP apparaat heeft daarom een chip met uniek identificatie (ID) nummer. HDCP maakt gebruik van een blacklist (zwarte lijst) waarop chips staan met ID nummers die voor illegale weergave gebruikt zijn. Deze blacklist wordt up to date gehouden en via films zelf of updates van apparatuur verspreid. Apparaten met HDCP chips die op een blacklist staan kunnen zo eigenlijk onbruikbaar worden gemaakt. Wanneer een schakelaar of converter HDCP ondersteunt, betekent dit dat de controle van ID nummers plaats kan vinden en het vercijferings- en ontcijferingsproces via deze schakelaar of converter plaats kan vinden. Bij kabels of adapters wordt het signaal 1 op 1 doorgegeven, de ondersteuning voor HDCP is met name belangrijk bij converters, schakelaars, splitters en andere toepassingen, meestal met voedingsadapters, waarbij schakelingen of converteringen plaatsvinden.

Specificaties Goobay HDMI splitter 1 naar 4 - HDMI2.0 (4K 60Hz + HDR)

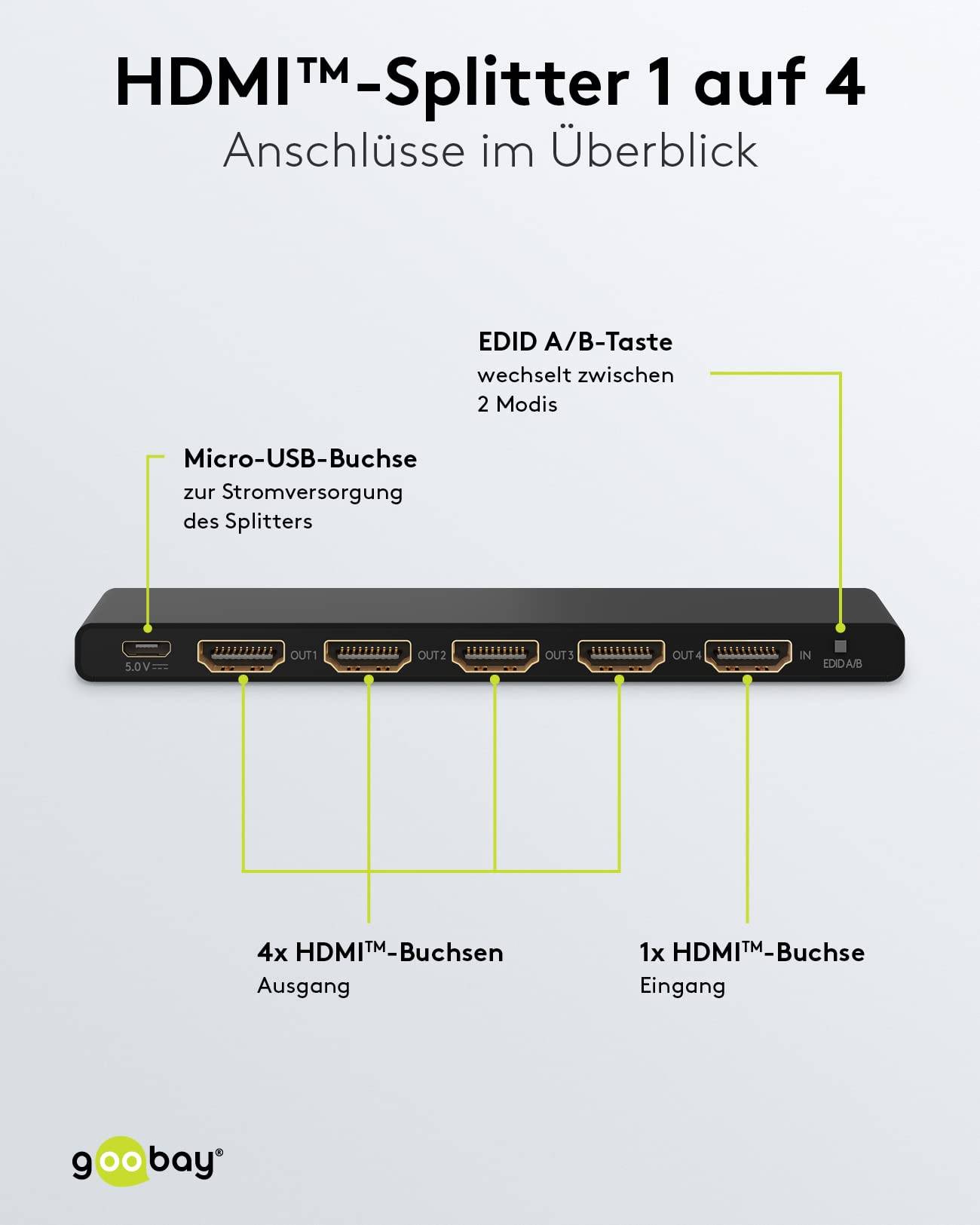

connectoren: 1x HDMI-A (vrouwelijk) - 4x HDMI-A (vrouwelijk) + USB Micro B (vrouwelijk)

signaalrichting: 1x HDMI apparaat > 4x HDMI schermen

geschikt voor doorgave van audio- en videosignalen

volgt de 2.0 specificaties (Premium High Speed HDMI)

geschikt voor resoluties tot 3840 x 2160 @ 60 Hz

HDR (High Dynamic Range) ondersteuning

ondersteunt HDCP 2.2 en HDCP 1.4

dupliceert het HDMI signaal (geen beelduitbreiding)

EDID management

indicatie LED's voor status

aluminium behuizing

OS independent / besturingssysteem onafhankelijk

voeding via USB*

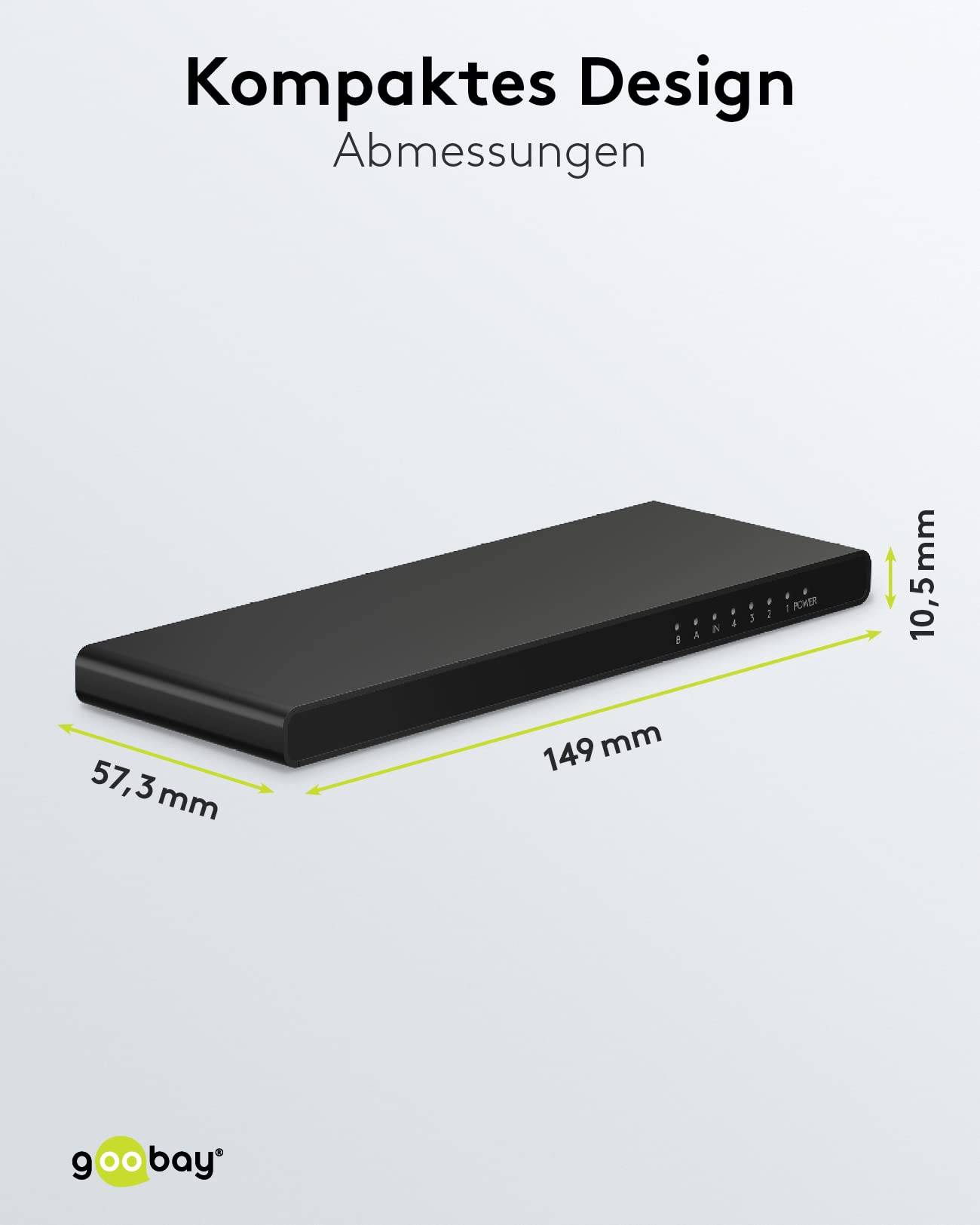

afmetingen (B x D x H): 149 x 57,3 x 10,5 mm

conform: RoHS

kleur: zwart

garantie: 2 jaar




Inhoud verpakking:



HDMI splitter

Micro USB - USB kabel (0,80 meter)

USB lader 5 V / 1 A

handleiding




*Voeding via USB aansluiting

Op de USB Micro B (vrouwelijk) aansluiting kunt de meegeleverde USB Micro naar USB-A kabel aansluiten. De USB-A connector kunt u vervolgens via de meegeleverde USB voedingsadapter aansluiten op netvoeding. Natuurlijk kunt u ook een vrije USB poort van uw TV, Blu-Ray speler, computer etc. gebruiken voor stroom (5V / 1A).
