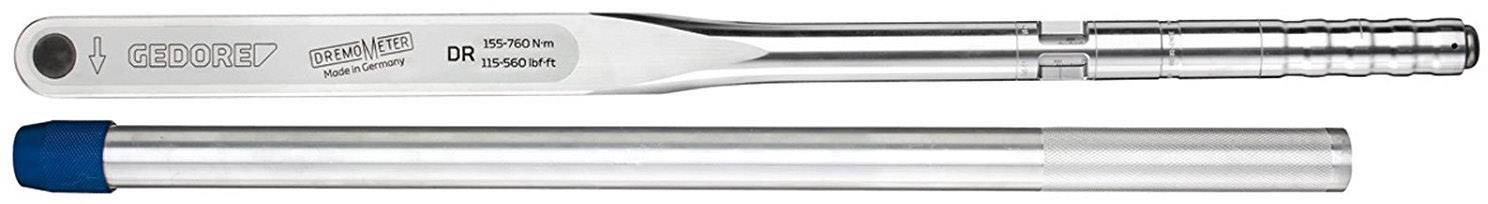

Gedore 8563-01 7670180 Momentsleutel 3/4" (20 mm) 155 - 760 Nm
EAN:
Fabrikantnummer:
Artikelnummer:
18 Stuk(s)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal
€ 1.481,75
excl. btw
& Gratis verzending*
Incl. 14 dagen retourrecht
U heeft al het beste aanbod voor uw hoeveelheid.
Ons aanbod
88 Stuk(s)
Gratis verzending*
€ 1.111,57
excl. btw
Highlights & Details
Momentsleutel DREMOMETER DR 3/4" 155-760 Nm
- Aandrijfvierkant: 45750 ?
- Aandrijfvierkant mm: 20 mm
- Lengte: 812-1403 mm
- Merk: GEDORE
- Model: 8563-01
- Schaalverdeling: 10 Nm/10 lbf.ft
- Werkbereik Nm: 155 - 760 Nm
- Werkbereik lbf.in lbf.ft.: 115-560 lbf.ft
Technische specificaties
- 8563-01 - GEDORE - momentsleutel DREMOMETER DR 3/4" 155-760 nm
- Gebruik:
- Gecontroleerde draaimoment in het bereik van 155 - 760 N
- M / 115 - 560 lbf
- ft
- Gebruik in vrijwel alle industriële productie-omgevingen
- Uitvoering:
- Na geclassificeerd DIN EN ISO 6789:2003 type II-klasse A, met een traceerbaar fabriekscertificaat. Gekalibreerd met een toegestane afwijking van +/- 3% en beter. De norm (+/- 4%) wordt voor uw veiligheid overtroffen
- 3/4" vierkantaandrijving met vastzetbare pen DIN 3120 - B 20, ISO 1174
- Automatische directe activering met voel- en hoorbare signaal
- Dubbele schaal met een schaalverdeling van 10 N
- M en 10 lbf
- ft
- Technische voordeel/functie:
- Licht, echter robuust (omdat behuizing uit één stuk aluminium gemaakt) en ongevoelig, zeer werkplaats vriendelijk
- Geen waarde verschuivingen en beïnvloedt de nauwkeurigheid door links-/rechtshandig werken of bediening buiten van de greep (zoals bij gebruikelijke momentsleutels).
- Zowel aandrijfvierkant als het draaipunt liggen in een as daardoor hoge veiligheid, verlengbaar om werkbelasting van de gebruiker verminderen
- Extreem geringe slijtage door een vermindering van de hefboommechaniek
- Gesmede hendel ketting van concern eigen kwaliteits smederij
- Maximale precisie ook bij sterke continu gebruik
- Lange levensduur en lange levensduur
- Eenvoudige bediening - sneller en veiliger aanhaalmoment
- Aangename instelling door fraai vormgegeven, geborgde verstelknop aan het uiteinde van het handvat
- Eenvoudig- en dubbele vierkant voor een gecontroleerde rechts- resp. linksom vastdraaien
- Soortnaam
Momentsleutel
- Uitvoering
3/4" (20 mm)
- Draaimoment (min.)
155 Nm
- Draaimoment (max.)
760 Nm
- Schaalindeling
10 Nm
812 mm
- Gewicht
4.26 kg
- Breedte
120 mm
- Hoogte
70 mm
- UKCA
Ja
Documenten en downloads
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 1908534 Gedore 8563-01 7670180 Momentsleutel 3/4" (20 mm) 155 - 760 Nm
Informatie
Informatie 1908534 Gedore 8563-01 7670180 Momentsleutel 3/4" (20 mm) 155 - 760 Nm
Omschrijving
Volledig metalen constructie van een sterke aluminiumlegering · Met vaste aandrijfvierkant · Greep van aluminium · Rechtsdraaiend · Gecombineerde dubbele schaal Nm/lbf.ft. · Behuizing lichtmetaal · Belaste delen speciaal staal · Voel- en hoorbaar signaal voor het bereiken van de ingestelde waarde · Snelinstelling door ergonomische verstelknop · Afgesteld op een schakelnauwkeurigheid met een tolerantie van ±3 % van de ingestelde schaalwaarde · Geen waardeverschuivingen en beïnvloeding van de nauwkeurigheid door werken met beide handen of het niet-vasthouden bij de greep (zoals bij gewone momentsleutels), omdat zowel aandrijfvierkant als ook draaipunt in één as liggen, daardoor hoge toepassingszekerheid · Verlengbaar om de werkbelasting te reduceren · Uitvoering 1. Standaard (met vierkantaandrijving) 2. Met verlengingsbuis 3. Met verlengingsbuis en dubbel vierkant 4. Met dubbel vierkant 5. Met 2 verlengingsbuizen Overige technische gegevens: · Verpakking: Kunststof box · Uitvoering: 2 · Onderworpen aan controle: Ja
Uitvoering
- Toepassing:
- gecontroleerd aandraaien van schroeven in het bereik van 155-760 N
- m / 115-560 lbf
- ft
- toepassing in bijna alle industriële sectoren Uitvoering:
- geklassificeerd volgens DIN EN ISO 6789:2017 type II klasse A, met een fabriekscertificaat. Nauwkeurigheid: +/- 3 % van de ingestelde schaalwaarde. De richtlijn van de norm (+/- 4 %) wordt overtroffen.
- 3/4" aandrijfvierkant met stiftborging DIN 3120 - B 20, ISO 1174
- automatische afslag met voelbaar en hoorbaar signaal
- dubbelschaal met een schaalverdeling van 10 N
- m en 10 lbf
- ft Technische voordelen/functie:
- licht en robuust (omdat de behuizing van een aluminimumlegering is vervaardigd), zeer werkplaatsvriendelijk
- geen waardeverschuivingen en beïnvloeding van de nauwkeurigheid door werken met twee handen of bediening buiten het handvat (zoals bij traditionele momentsleutels). Zowel aandrijfvierkant als draaipunt liggen op een as, waardoor hoge gebruiksbetrouwbaarheid, verlengbaar om de arbeidsbelasting van de gebruiker te verminderen.
- extreem geringe slijtage door krachtvermindering in een uniek hevelmechanisme
- gesmede hefboomketen vervaardigd in de kwaliteitssmederij van de groep zelf
- hoogste precisie ook bij zwaar continugebruik
- lange levensduur en lange gebruiksduur
- eenvoudige bediening - snel en betrouwbaar vastdraaien van het draaimoment
- aangename instelling door een fraai vormgegeven, onverliesbare verstelknop aan het handvatuiteinde
- enkelvoudig en dubbel vierkant voor het gecontroleerd rechts- en linksom aandraaien
