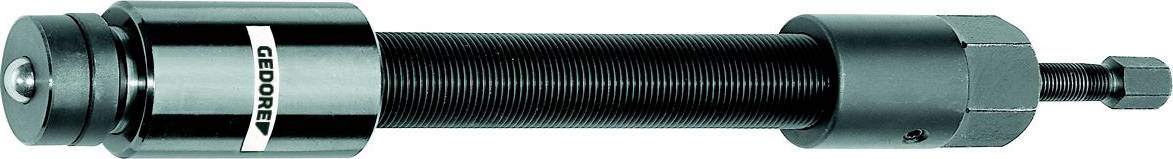

Gedore 8116100 Vet-hydraulische drukspindel
EAN:
Fabrikantnummer:
Artikelnummer:
4 Stuk(s)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 263,64 / Stuk)
€ 263,64
excl. btw
& Gratis verzending*
Slechts 4 Stuk(s) beschikbaar
Incl. 14 dagen retourrecht (30 dagen met)
Technische specificaties
- Type drukstuk: Kogeldrukstuk
- Bruikbare draadlengte: 135 mm
- Slag: 12 mm
- Kophoogte: 80 mm
- Uitvoering: Vethydraulische drukspindel
- Sleutelmaat: 12 mm, 32 mm
- Spindel schroefdraadmaat: G 1/2"
- Trek- en drukbelastbaarheid
10 t
- Gewicht
1.1 kg
- Inhoud
1 stuk(s)
- Lengte (max.)
350 mm
350 mm
- UKCA
n.v.t.
Documenten en downloads
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2451182 Gedore 8116100 Vet-hydraulische drukspindel
Omschrijving
Voor een gecontroleerd en veilig lostrekken
ontworpen voor een drukkracht van 10 t, 12 t of 15 t
het drukstuk kan door een punt worden vervangen en indien nodig worden verlengd
de kleine drukspindel is met een draaibeveiliging tegen onbedoeld uitdraaien beveiligd
inzetvoorbereiding:
1. Controleer voor gebruik of de drukspindel ver genoeg uit de dop is geschroefd, zodat het drukstuk zich in de uitgangspositie in de hydraulische cilinder bevindt
2e Schroef de kap van het spindellichaam los. Hiervoor eerst de draadeinde losdraaien
3. Schroef het spindellichaam van onderen in de traverse van de trekker tot het spindellichaam ca. 60 mm uit de traverse steekt
4. Schroef de kap op het spindellichaam tot aan de aanslag en daarna door het indraaien van de draadeinde vast
gebruik en werkwijze: Bijv. HSP3
5. Trekker plaatsen en spindellichaam met sleutel SW 41 voorspannen
6. Schroef de drukspindel SW 17 in de dop. Het hydraulisch systeem wordt gebruikt. De slag van het drukstuk in de hydraulische cilinder bedraagt max. 12 mm. Het hydraulisch gesoldeerde werkstuk kan door het draaien van het spindellichaam met de dop SW 41 volledig worden afgeknd
7. Na gebruik wordt de drukspindel SW 17 in de uitgangsstand teruggedraaid en wordt het drukstuk in de hydraulische cilinder gedrukt
De teksten voor dit artikel zijn automatisch vertaald.
