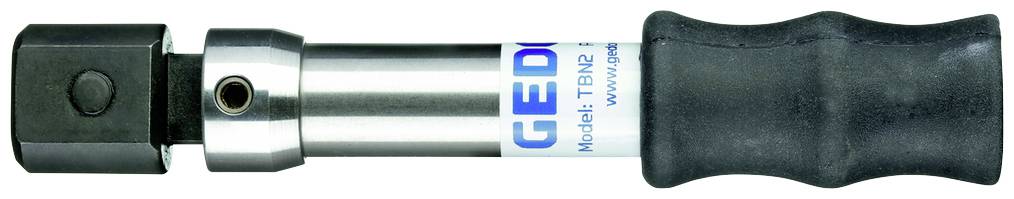

Gedore 760-55 1824732 Momentsleutel Uitschakelend Insteekvierkant 9 x 12 mm 27 - 135 Nm
EAN:
Fabrikantnummer:
Artikelnummer:
Bekijk alternatieven
Verkoop en verzending:
Aantal
Totaal (€ 367,77 / Stuk)
€
Highlights & Details
Knik-momentsleutel TBN 9 x 12 mm, 27 - 135 Nm
- Momentsleutel met gecontroleerd draaimoment
- Stabiele en corrosiebestendige constructie
- Linksom- en rechtsomdraaiend
Technische specificaties
- 760-55 - GEDORE - knik momentsleutel TBN 9x12 mm 27-135 Nm
- Gebruik:
- Gecontroleerde draaimoment
- Serie- of lopende band montage
- Extreme continu gebruik
- Uitvoering:
- Harde instelbare momentsleutel - zonder schaalverdeling
- Met 9x12 mm binnen rechthoek opname
- Voor rechts- en linksom vastdraaien (sleutel moet alleen 180° gedraaid worden!)
- Omschakelrichting nauwkeurigheid: +/- 4% tolerantie van de ingestelde waarde
- Uitvoering conform DIN EN ISO 6789, herleidbaar naar nationale normen
- Buigen van de handgreep tot 20° bij het bereiken van de koppelwaarde, maakt een aan te trekken onwaarschijnlijk
- Automatische terugkeer naar de stand
- Lichte, maar stabiele en corrosiebestendige constructie
- Zeer handzame en antislip rubberen greep
- Nr. 760-00/staat -01: EPA (Electro-static Protected Area) conform, voor gebruik in elektrostatisch gevoelige toepassingen
- De harde instelling kan in de fabriek of zelfstandig op geschikte testers worden uitgevoerd
- Als harde fabriek instelling gewenst is, bij bestelling N
- M-waarde opgeven (prijs op aanvraag)
- Omvang levering:
- Momentsleutel TBN KNICKER
- Instelgereedschap om de vast ingestelde waarde te veranderen
- Keuringscertificaat conform DIN EN ISO 6789
- Levering in stevige kartonnen doos
- Soortnaam
Momentsleutel
- Bijzonderheden
Uitschakelend
- Uitvoering
Insteekvierkant 9 x 12 mm
- Draaimoment (min.)
27 Nm
- Draaimoment (max.)
135 Nm
- Activatie nauwkeurigheid ±
4 %
- DIN-norm
DIN EN ISO 6789
Fabrieksstandaard (met certificaat)
Documenten en downloads
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 1909581 Gedore 760-55 1824732 Momentsleutel Uitschakelend Insteekvierkant 9 x 12 mm 27 - 135 Nm
Informatie
Informatie 1909581 Gedore 760-55 1824732 Momentsleutel Uitschakelend Insteekvierkant 9 x 12 mm 27 - 135 Nm
Omschrijving
Gedore Knikmomentsleutel TBN | 9x12 mm | 40-200 Nm | (050210) - 1824732 Bijzondere kenmerken * Toepassing: Geschikt voor lopende-band assemblage en extreme continue werking. * Ontwerp: Vaste instelbare momentsleutel zonder schaal, met 9x12 mm interne rechthoekige houder. * Draairichting: Geschikt voor zowel rechts- als linksom aandraaien (sleutel moet slechts 180° worden gedraaid). * Nauwkeurigheid: +/- 4% tolerantie van de ingestelde schaalwaarde. * Normering: Ontwerp volgens DIN EN ISO 6789, traceerbaar naar nationale standaarden. * Veiligheid: Handgreep kan tot 20° buigen bij het bereiken van het ingestelde aandraaimoment, wat overstrekking onwaarschijnlijk maakt. * Electrostatische bescherming: Geschikt voor gebruik in elektrostatica-gevoelige toepassingen (EPA). Technische gegevens * Minimaal aandraaimoment: 27 Nm * Aandrijfprofielmaat: 9 x 12 mm * VDE-gekeurd: Nee * Veiligheidskleurcode 1000V: Niet van toepassing * ESD: Nee * Maximaal aandraaimoment: 135 Nm
Uitvoering
- Toepassing:
- gecontroleerd aandraaien van schroeven in het bereik van 0,4 - 135 N
- m
- serie- resp. lopende-band montage
- extreem continu-gebruik Uitvoering:
- vast instelbare momentsleutel - zonder schaal
- met 9x12 mm binnenrechthoek opname of 16 mm opsteekpen
- voor rechts en links aantrekken (sleutel moet alleen 180° gedraaid worden!)
- nauwkeurigheid: +/- 4% tolerantie van de ingestelde schaalwaarde
- volgens DIN EN ISO 6789, herleidbaar op nationale normen
- knikken van het handvat tot 20° (bij nr. 7600-00/-01 ook 90° mogelijk) bij bereiken van de momentwaarde; maakt overtrekken onwaarschijnlijk
- automatische terugstelling in de uitgangspositie
- lichte, echter stevige en corrosievaste bouwwijze
- zeer handzaam en slipvast rubber handvat
- nr. 760-00/-01: conform EPA (Electrostatic Protected Area), voor gebruik in elektrostatisch gevoelige toepassingen
- kan af fabriek RAHSOL DREMOTEC met vast ingestelde waarde worden geleverd of eigenhandig mbv geschikt testapparaat worden ingesteld
- bij bestelling a.u.b. N
- m-waarde aangeven . wanneer instelling af fabriek gewenst is (prijs op aanvraag) Leveringsomvang:
- momentsleutel type TBN KNICKER
- instelsleutel, om de ingestelde waarde (mbv testklok!) te veranderen
- testcertificaat volgens DIN EN ISO 6789
- levering in stevige kartonverpakking
