Fischer 571746 RH 40-52 VB AL Dakhaak kopen ? Conrad Electronic

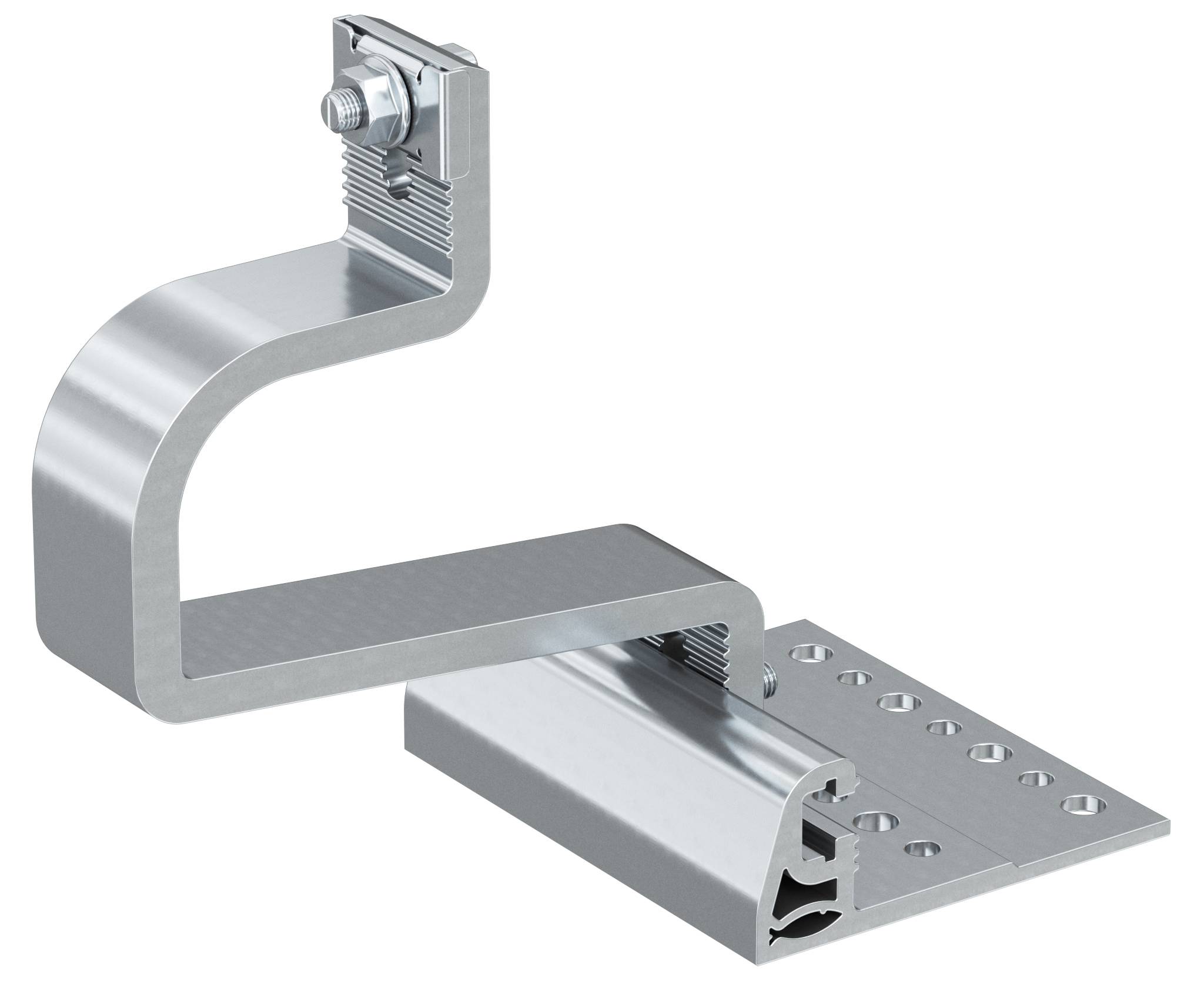

Metalen bevestigingsklembeugel met verstelbare sleufvoet en bout voor het beveiligen van een rail of paneel.

1/2

Leverbaar wo. 7 okt.

30 Set(s)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal (Verpakkingsgrootte 10 stuk(s))

Set(s)

Totaal (€ 144,62 / Stuk)

€ 144,62

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Highlights & Details

fischer dakhaak RH 40-52 VB al aluminium

De dakhaak beschikt over drie verstelelementen: De horizontale verstelling aan de grondplaat maakt het aanpassen aan de dakvorm mogelijk, de onderste aanpassing aan verschillende baksteendiktes, het middelste verticale maakt het mogelijk om de afstand tussen het profiel en de bakplaat in te stellen
De dakhaak maakt installaties zowel staand als liggend mogelijk (dankzij de LAB-hoekhouder)
Geschikt voor dakpannen met een totale dikte van 40 tot 52 mm (571746) resp. 52 tot 67 mm (571748)
De snelverbinding haak/rail vereist geen extra schroeven
De brede grondplaat biedt een variabele bevestiging aan de contraplaat
Veel verschillende gaten verhogen de keuze bij de bevestigingsvoorschriften
Het grote draagvermogen maakt het gebruik van minder dakhaken mogelijk
Bepaal de asafstand van de dakhaken afhankelijk van de sneeuw- en windbelasting ter plaatse en stel de positie afhankelijk van de draagstructuur en de plaatselijke omstandigheden vast
Til de dakpan op en monteer de grondplaat van de haak met de betreffende bevestiging
Voer de hoogte- en breedteinstellingen uit die nodig zijn voor het type dak en draai de schroeven van de verstelbare scharnieren vast om de haak in zijn positie vast te zetten
Steek het scharnier aan de bovenkant van de haak in de groef aan de zijkant van de gebruikte rail. Het scharnier kan voor aanpassing aan SolarLight- of SolarFish-rails worden gedraaid
Steile daken met stenen van verschillende dikte

Technische specificaties

Instelbereik: 40 - 52 mm

Soortnaam: Dakhaak

Documenten en downloads

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3028835 Fischer 571746 RH 40-52 VB AL Dakhaak

Omschrijving

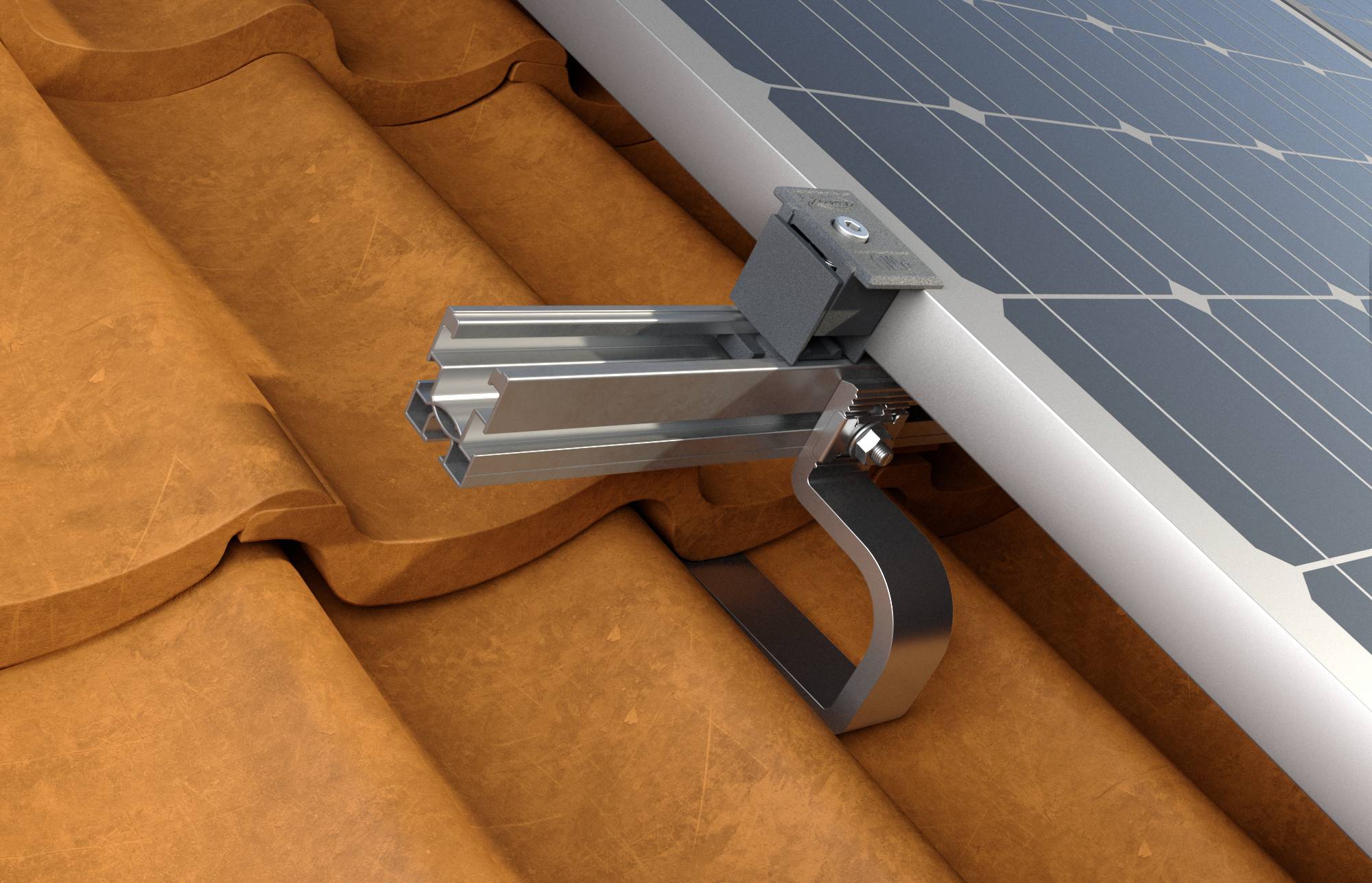

De aluminium haak RH al is geschikt voor de opbouw van fotovoltaïsche installaties op steile daken met dakpannen van verschillende dikte. Door de horizontale verstelling op de grondplaat kan de dakhaak exact aan de dakpan worden aangepast. De onderste verstelpositie maakt de aanpassing van de dakhaak aan verschillende baksteendiktes mogelijk. De bovenste verstelpositie maakt het mogelijk de afstand van de rail van de bovenkant van de dakpan in te stellen. De vorm van de haak is zo ontworpen dat hij de wettelijk voorgeschreven sneeuw- en windbelasting kan weerstaan zonder de bakstenen te beschadigen. De dakhaak biedt meerdere verstelelementen: De onderste maakt de instelling aan de bakdikte mogelijk, het verticale verstelelement boven maakt de instelling van de afstand tussen het profiel en de bakbovenkant met A2-PowerFast schroeven mogelijk, ofwel drie schroeven Ø 6 of twee schroeven Ø 8. De grote grondplaat maakt een nauwkeurige aanpassing aan de dakvorm mogelijk. Het grote draagvermogen maakt het gebruik van minder dakhaken mogelijk. De dakhaak heeft een gecontroleerde vervorming en is zo ontworpen dat hij de bakstenen niet beschadigt. Omdat de dakhaak voorgemonteerd is, kan hij zonder extra accessoires worden gemonteerd. De dakhaak is stabiel, licht en van aluminium gemaakt om de lange levensduur van het systeem te garanderen. Door het draaien van het scharnier wordt de dakhaak zowel met SolarLight- als met SolarFish-rails compatibel.

De teksten voor dit artikel zijn automatisch vertaald.
