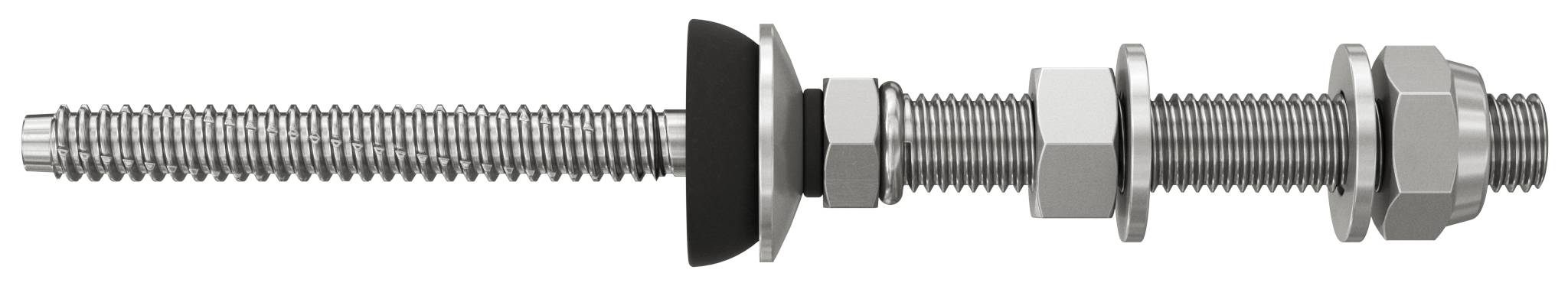

Een geschroefde metalen bouten-samenstelling met moeren, sluitringen en een rubber of kunststof afstandsbus op een witte achtergrond.

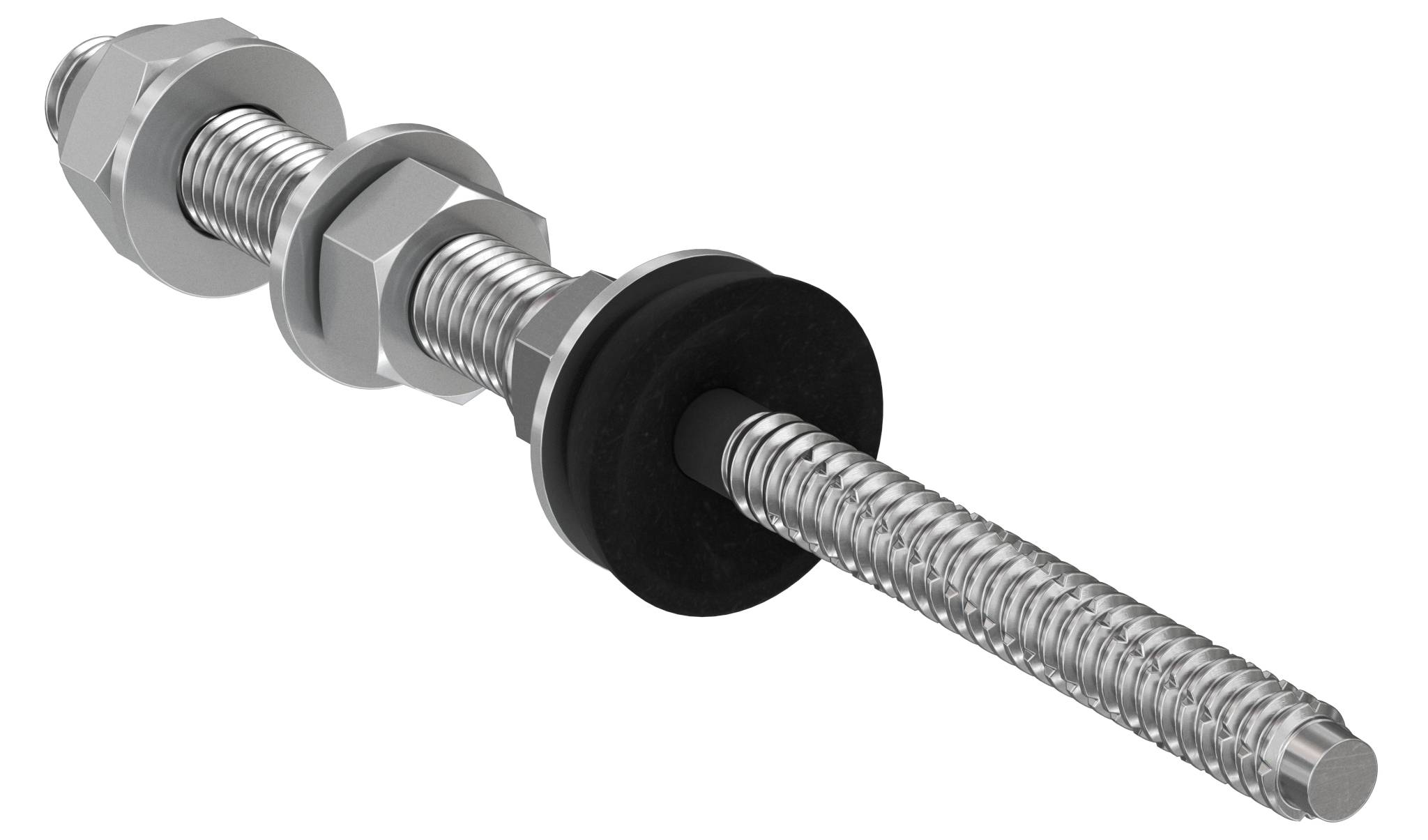

Fischer 533376 STSI M10x181 A2 Ophangschroef-1

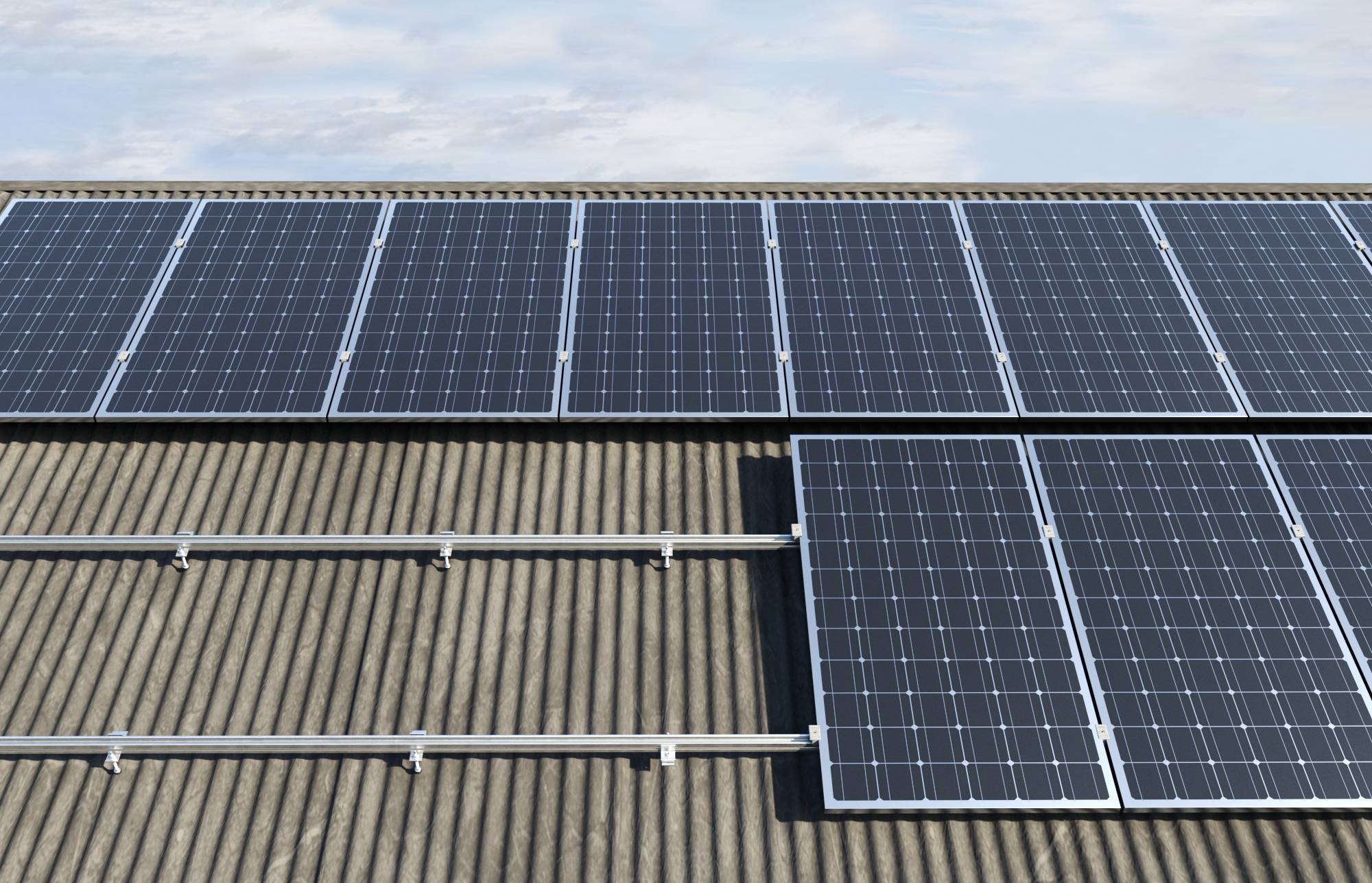

Fischer 533376 STSI M10x181 A2 Ophangschroef-2

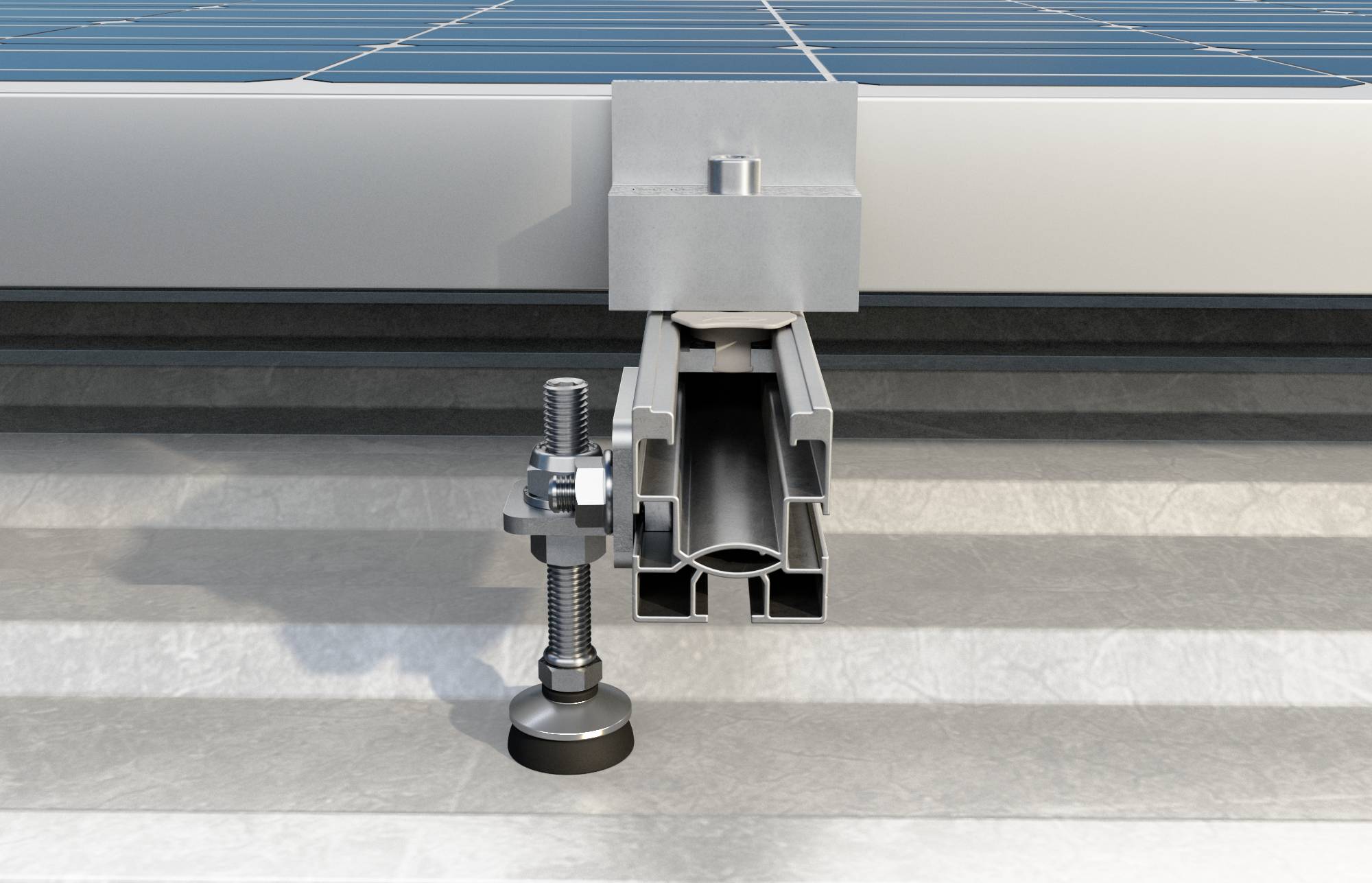

Fischer 533376 STSI M10x181 A2 Ophangschroef-3

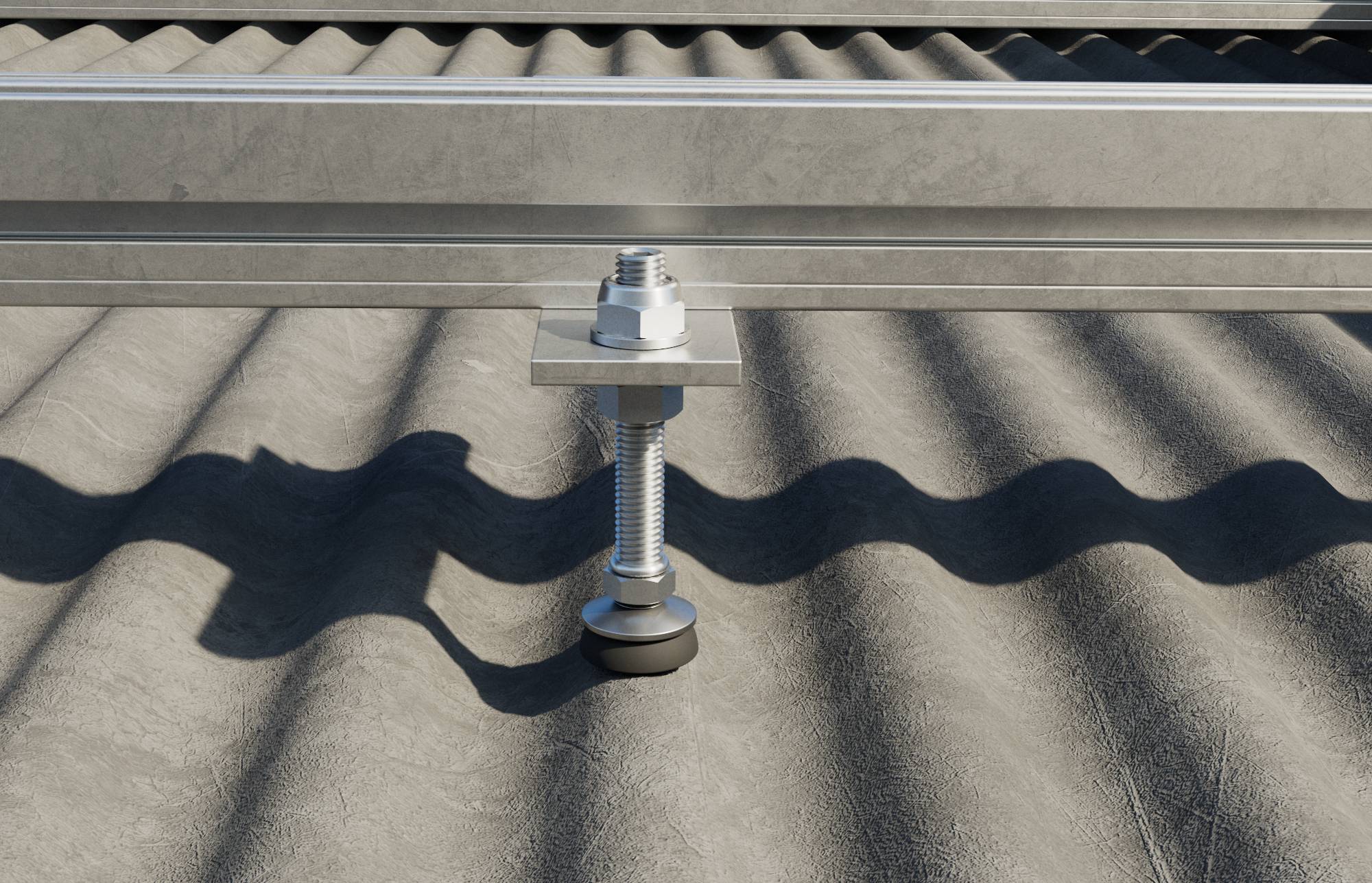

Fischer 533376 STSI M10x181 A2 Ophangschroef-4

1/5

Leverbaar wo. 7 okt.

2 Set(s)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal (Verpakkingsgrootte 10 stuk(s))

Set(s)

Totaal (€ 86,77 / Stuk)

€ 86,77

excl. btw

Gratis verzending*

Slechts 2 Set(s) beschikbaar

Gratis verzending met

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Highlights & Details

fischer stokschuim golfplaat STSI M10 x 181 A2 roestvrij staal A2

Ingewerkte EPDM-afdichting voor afdichting en bescherming tegen vocht en regen. Onderste schroefdraad voor staal
Metrische buitendraad
Ingewerkte EPDM-afdichting
Van roestvrij staal A2
Bepaal de lengte van de STSI-stokschroef afhankelijk van de dikte van de draagconstructie
Bepaal de asafstand van de STSI-stokschroeven afhankelijk van de sneeuw- en windbelasting ter plaatse en de dakhelling
Bepaal de positie van de STSI-stokschroeven afhankelijk van de draagconstructie en de plaatsing van de installatie
Boor de afdekking met 14 mm en de stalen drager met 6,5 mm voor
Bevestig de STSI-stokschroef aan de staalconstructie. Het EPDM-rubber ligt op de afdekking
Trek de MU-moer op de afdichting aan om de waterdichtheid te behouden
Dicht het afvoerpunt van de schroef van het dak zorgvuldig af met een teerafdichtmiddel
Bevestig de SSP- of MW-aansluitplaat door de hoogte met de MU-moeren in te stellen
Geschikt voor golfkarton-daksysteem:
SolarLight-rail
SolarFish-rail
STSI-stokschroefbevestiging:
Direct op stalen dragers en -rails na voorboren

Technische specificaties

Diameter: 8 mm
Schroefdraad: M10
Lengte houten schroefdraad: 70 mm
Lengte: 181 mm
Metrische draadlengte: 56 mm
Schachtlengte: 8.5 mm
Soort schroefdraad: Dubbele schroefdraad

Soortnaam: Ophangschroef

Gewicht: 180 g

Documenten en downloads

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3028796 Fischer 533376 STSI M10x181 A2 Ophangschroef

Omschrijving

STSI is de stokschroef van roestvrij staal A2. De stokschroef is geschikt voor de bevestiging van onderconstructies van fotovoltaïsche installaties op steile daken met golfplaat- of vouwelement-afdekking. Hiervoor wordt de stokschroef in de dragende staalconstructie gemonteerd. De STSI-stokschroef wordt voorgemonteerd met EPDM-afdichting, spanmoer en moerpaar voor aansluiting op de MW- of SSP-consoles geleverd. Snelle montage, omdat de dakbedekking bij de montage niet hoeft te worden verwijderd. Dankzij de EPDM-afdichting blijft de waterdichtheid van het dak behouden.
