Fischer 522676 MW AUF A2 Hoekbeugel kopen ? Conrad Electronic

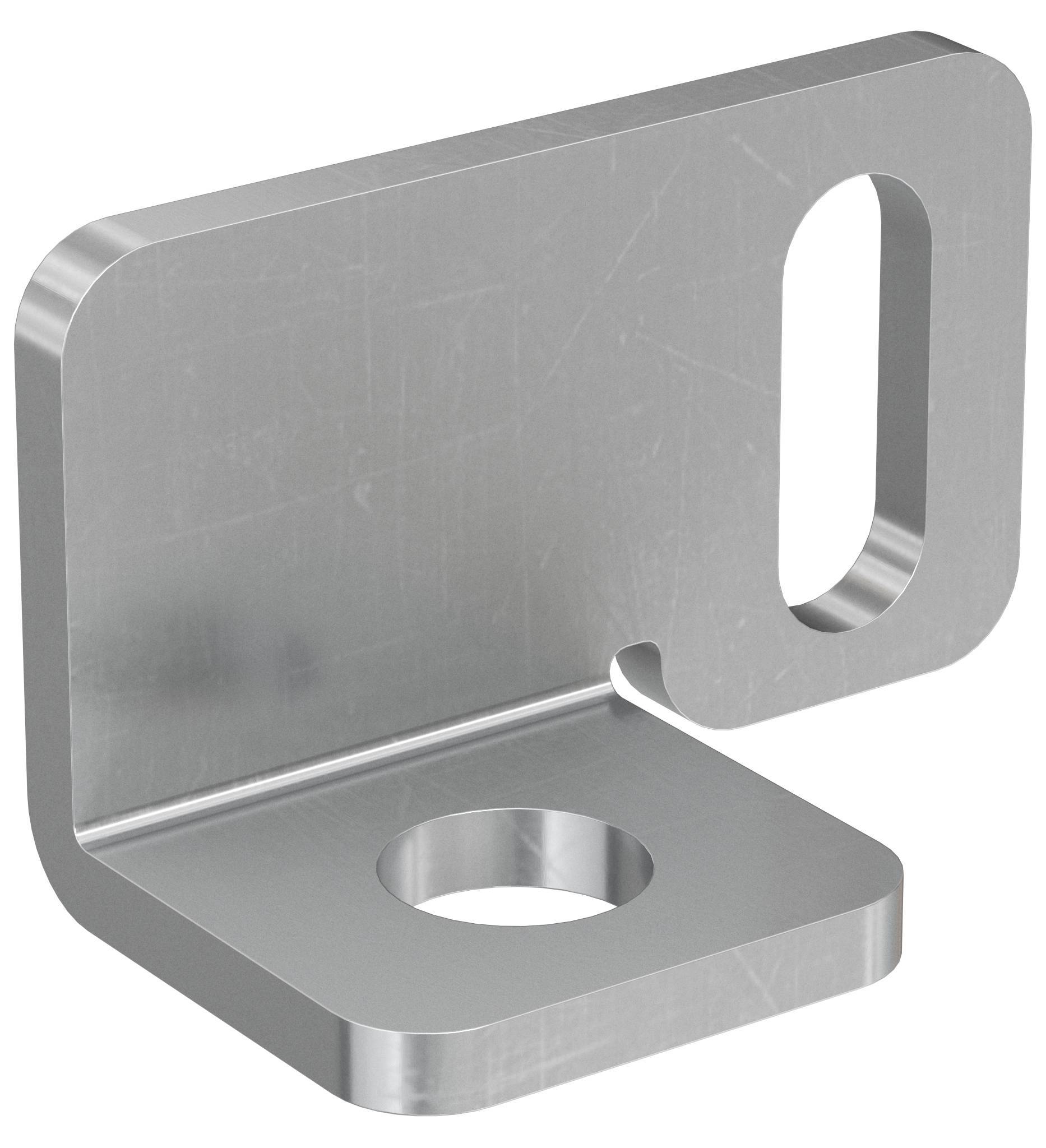

Metalen L-vormige beugel met een cirkelvormig montagesgat en een langwerpige sleuf, weergegeven geïsoleerd op een witte achtergrond.

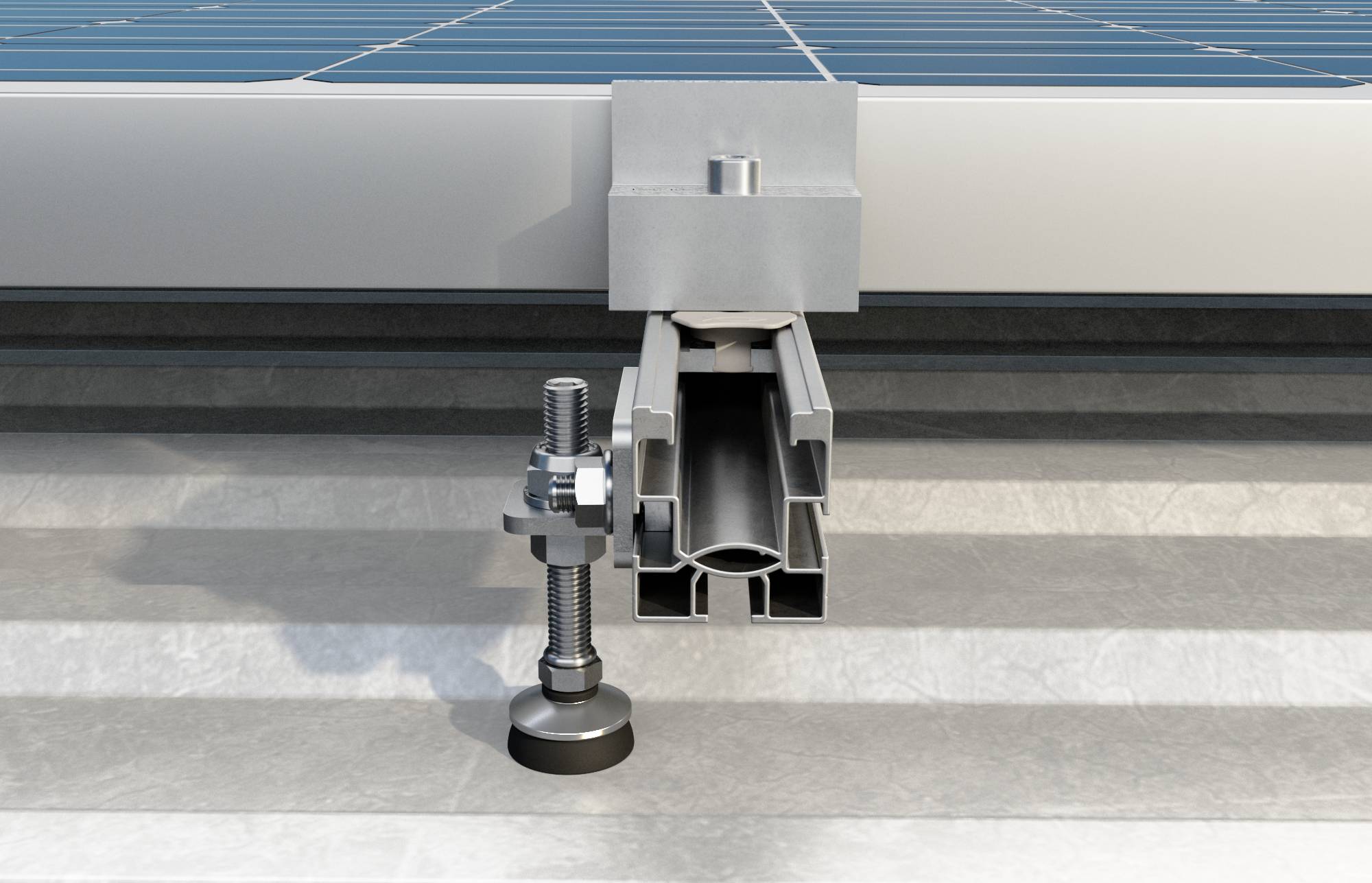

Dwarsdoorsnede van een zonnepaneel montageklem verankerd aan een dakrail, met weergave van de metalen bevestiger en ondersteuningsprofiel.

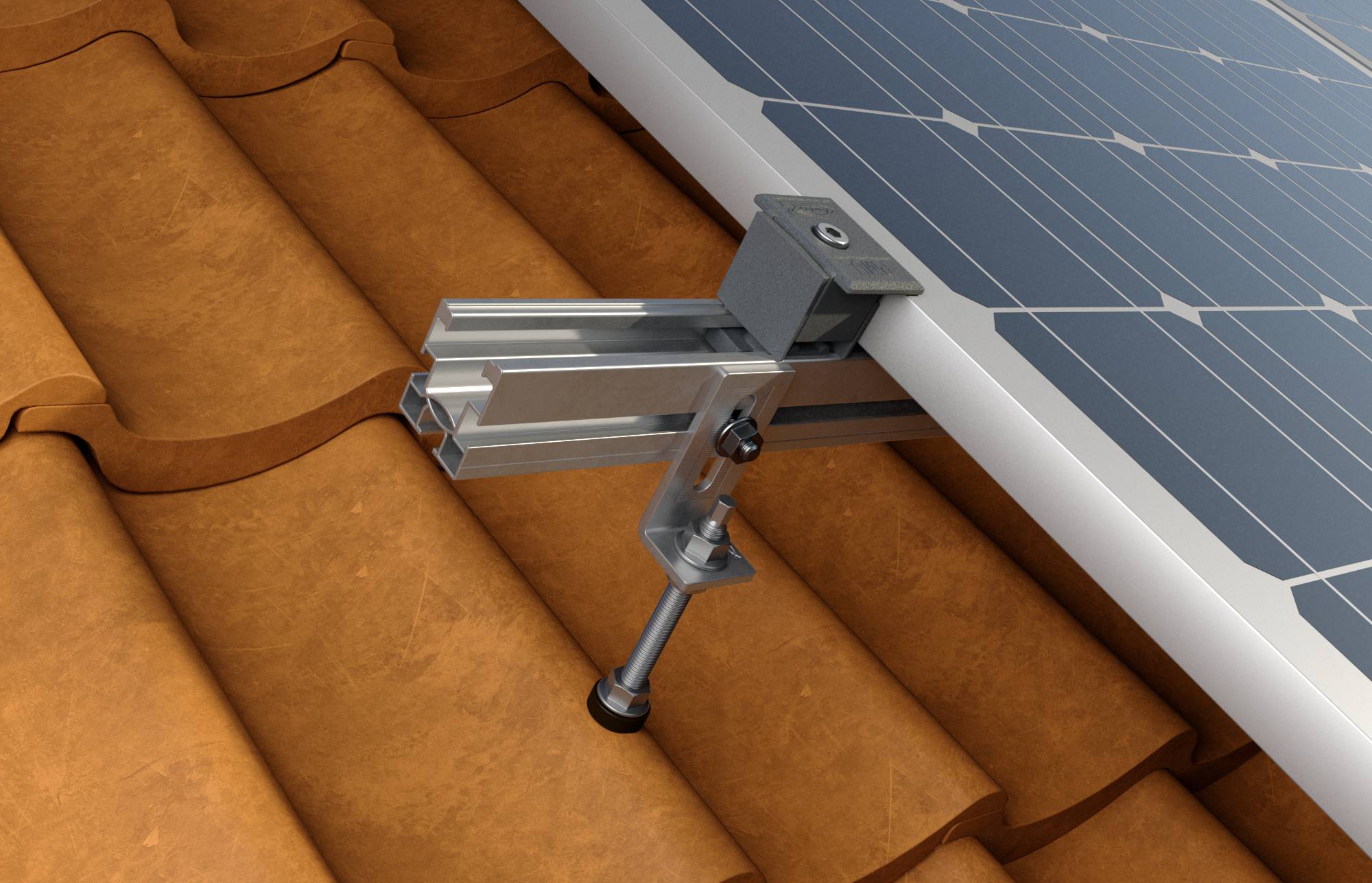

Zonnepaneel gemonteerd op een pannendak met een metalen klem en steunpoot die het paneelframe vastzetten.

1/3

Leverbaar wo. 7 okt.

2 Set(s)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal (Verpakkingsgrootte 10 stuk(s))

Set(s)

Totaal (€ 54,54 / Stuk)

€ 54,54

excl. btw

Slechts 2 Set(s) beschikbaar

Gratis verzending met

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Highlights & Details

fischer hoekhouder MW OP A2 roestvrij staal A2

Houder voor de verbinding van zonnerails met STSI- of STSR-stokschroeven of voor de verbinding van twee elkaar overlappende en 90° gekruiste zonnerails
Slobgat op het verticale gedeelte
Versie met kort slobgat
A2-roestvrij staal
Verbinding met STRS of STSI stokschroeven:
Steek de MW-verbindingsbeugel tussen de beide moeren van de STSR/STSI-stokschroef en draai deze vast
Verbind de zonnerail door het slobgat met de schroef SKS M 8 en de flensmoer MU FM 8 met de MW-beugel
Gebruik de beide moeren van de stokschroef STSR/STSI om de positie van de MW-verbindingsbeugel te regelen
Kruising van twee zonnerails:
Verbind de MW-hoek met de onderste zonnerail met de hamerkopmoer FSN al en de schroef SKS M 8
Bevestig de bovenste zonnerail door het slobgat met de schroef SKS M 8 en de flensmoer MU FM 8 aan de hoek
Geschikt voor:
Golfplaatdaksystemen
Voor de verbinding met:
SolarLight rail
SolarFish rail
SolarMid rail

Technische specificaties

Afmetingen: 9 x 23,5 mm
Ø gat: 12.5 mm
Sterkte: 4 mm

Soortnaam: Hoekbeugel

Gewicht: 65 g

Documenten en downloads

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3028794 Fischer 522676 MW AUF A2 Hoekbeugel

Omschrijving

MW OP A2 is de hoek van roestvrij staal A2 voor de verbinding van stokschroeven met zonnerails of voor de verbinding van twee elkaar overlappende, 90° gekruiste zonnerails. Het slobgat in het verticale deel maakt de hoogteverstelling van de zonnerail mogelijk. Snelle montage door het onderste gat en snelle instelling door het slobgat aan de zijkant. De verbindingen met de rail zijn voorzien van antislipgekartelde delen voor een veilige bevestiging.
