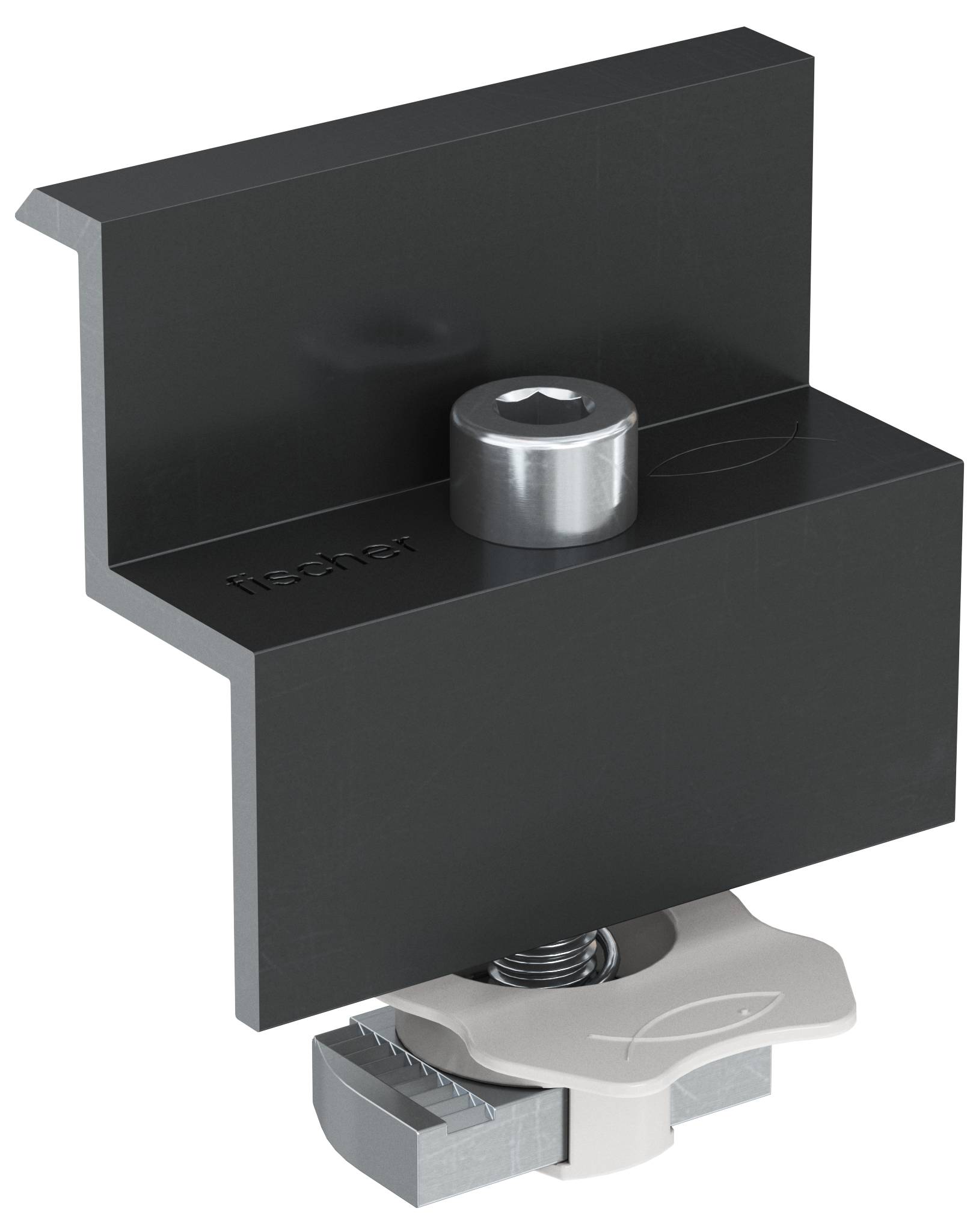

Zwart metalen montagebeugelassemblage met een centrale zilveren bout en onderste veerrem, weergegeven in close-up op een witte achtergrond.

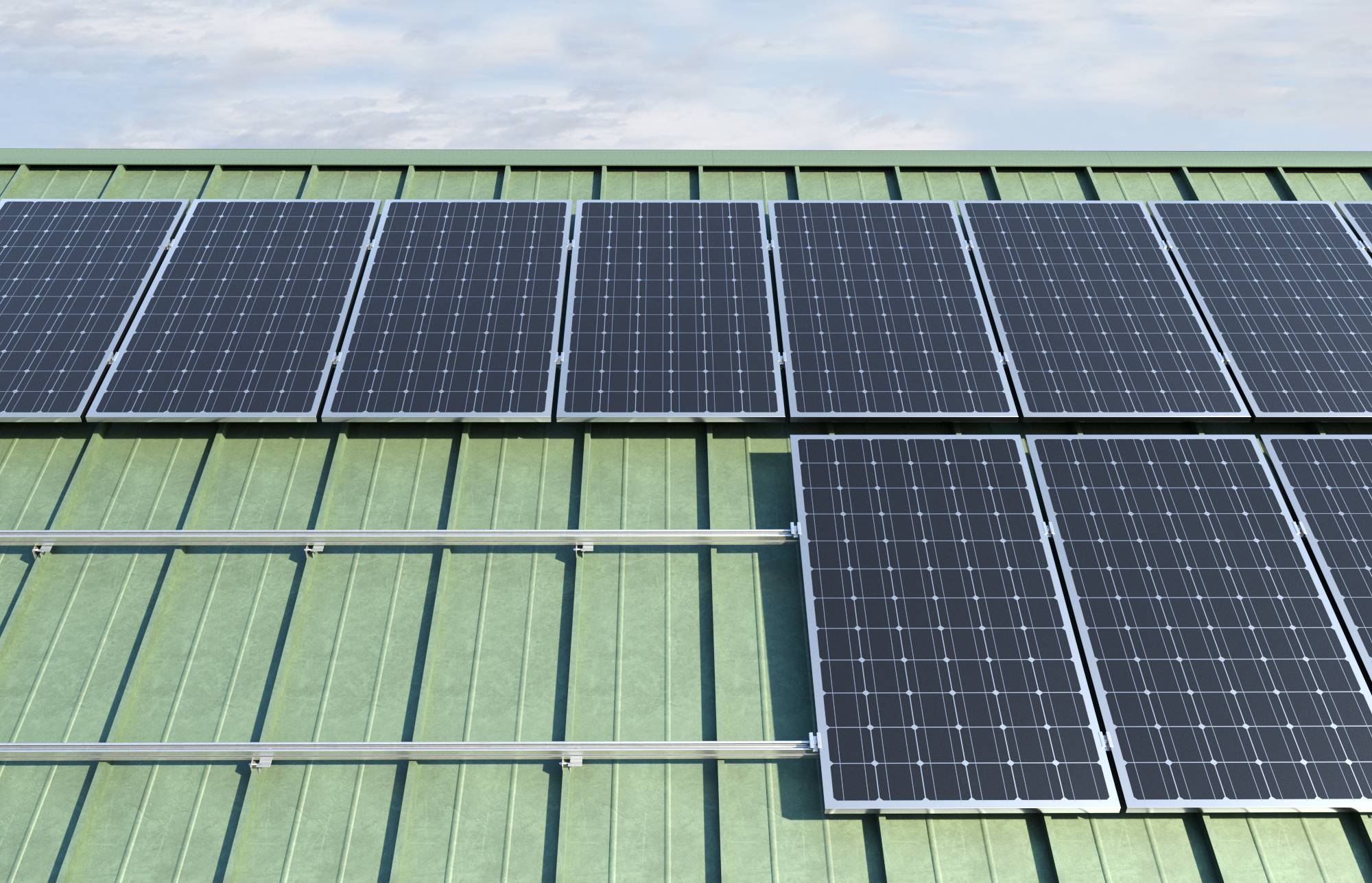

Zonnepanelen gemonteerd op een groen metalen dak, die een duurzame energieinstallatie op het dak onder een heldere lucht tonen.

1/3

Leverbaar wo. 7 okt.

30 Set(s)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal (Verpakkingsgrootte 10 stuk(s))

Set(s)

Totaal (€ 33,88 / Stuk)

€ 33,88

excl. btw

Gratis verzending met

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Highlights & Details

fischer eindklem voorgemonteerd PM F 35 al SW

Voorgemonteerd
Hamermoer met clip voor snel plaatsen in de rail
Geïntegreerde veer voor het vergemakkelijken van de positionering van de PV-plaat
Klem en moer van aluminium AW 6060 T66, schroef van roestvrij staal A2-70, clip van PA 6

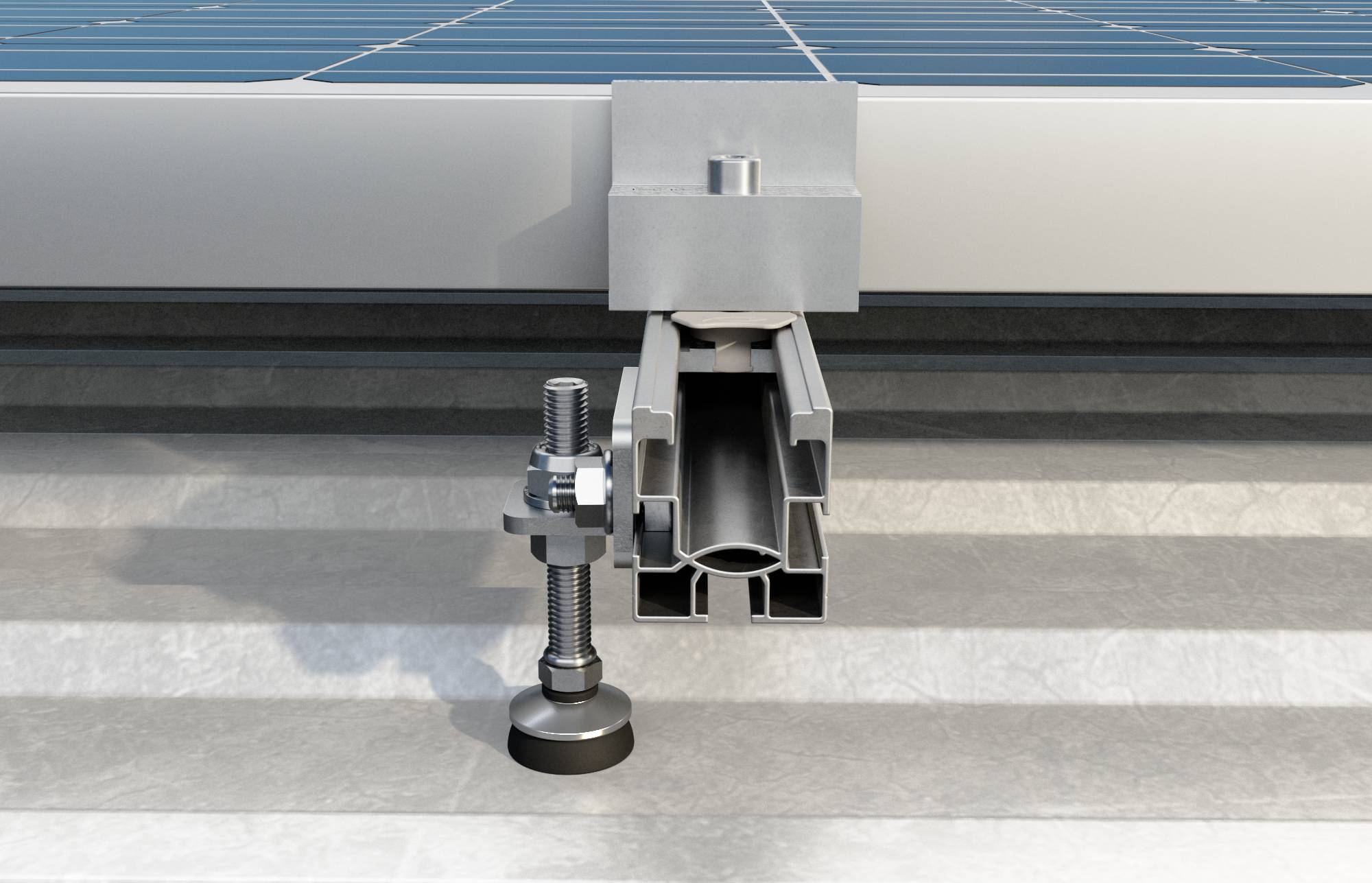

Plaats het onderste deel van de PM F-eindklemmen in de bovenste groef van de rail
Draai de voorgemonteerde PM F-eindklemmen 90° rechtsom
Bevestig de PV-module met een aanhaalmoment van ca. 10 Nm aan de inbusbout (TCEI)
Geschikt voor:
Steile daksystemen met haak
Trapeplaatdaksystemen
Golfplaatdaksystemen
Speciale constructiesystemen
Met:
SolarLight
SolarMid
SolarMetal plaatdak
SolarFlat plaatdak

Technische specificaties

Installatiekoppel: 10 Nm
Dikte module: 35 mm
Sleutelwijdte (binnen 6-kant): 6 mm

Soortnaam: Eindklem

Gewicht: 60 g

Documenten en downloads

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3028789 Fischer 520113 PM F 35 AL sw Eindklem

Omschrijving

PM F is de voorgemonteerde eindklem voor PV-modules met aluminium frame. De PM-klem is afhankelijk van de dikte van het PV-paneel in verschillende varianten verkrijgbaar. PM F beschikt over een hamermoer met een speciale kunststof kooi om de positionering van de moer in de centrale groef van de rail te vergemakkelijken. De veer houdt de klem omhoog tot deze wordt aangetrokken om de positionering van het PV-paneel te vergemakkelijken. Dankzij de veer blijven de voorgemonteerde PM F-eindklemmen tijdens de trekfasen omhoog en dankzij het kunststof element blijven ze in positie zonder te verschuiven. De voorgemonteerde klemmen PM F hebben geen extra elementen zoals schroeven, afdichtingen of bouten nodig.
