fischer-profiel voor plaatdak SolarFlat 400 mm aluminium
Voor de montage van PV-panelen in staand formaat op trapeziumplaten
Ideal voor de optimalisatie van de constructie bij installaties met grotere plattegronden
Gemaakt van aluminium AW 6060 T6
Bepaal de asafstand van de bevestigingen afhankelijk van de helling van de trapeziumribben en de sneeuw- en windbelasting ter plaatse
Plak een laag butylplakband CG INT tussen rail en trapeziumplaat. Let erop dat de butyltape zo wordt gedraaid, dat de aluminiumlaag zich aan de kant bevindt waar de rail ligt
Bij de bevestiging met ALG-klinknagels, plaatst u de rail op de trapeziumplaat en boren u rail en plaat samen met een 5,5 mm-boor
Bij de bevestiging met 6x25 EPDM boorschroef boor de Solar Flat plaatdakrail alleen op de plaats waar de bevestiging moet plaatsvinden. Plaats de reeds voorgeboorde rail op de plaat en schroef de zelfborende schroef in door deze door het voorgeboorde gat in de rail te leiden

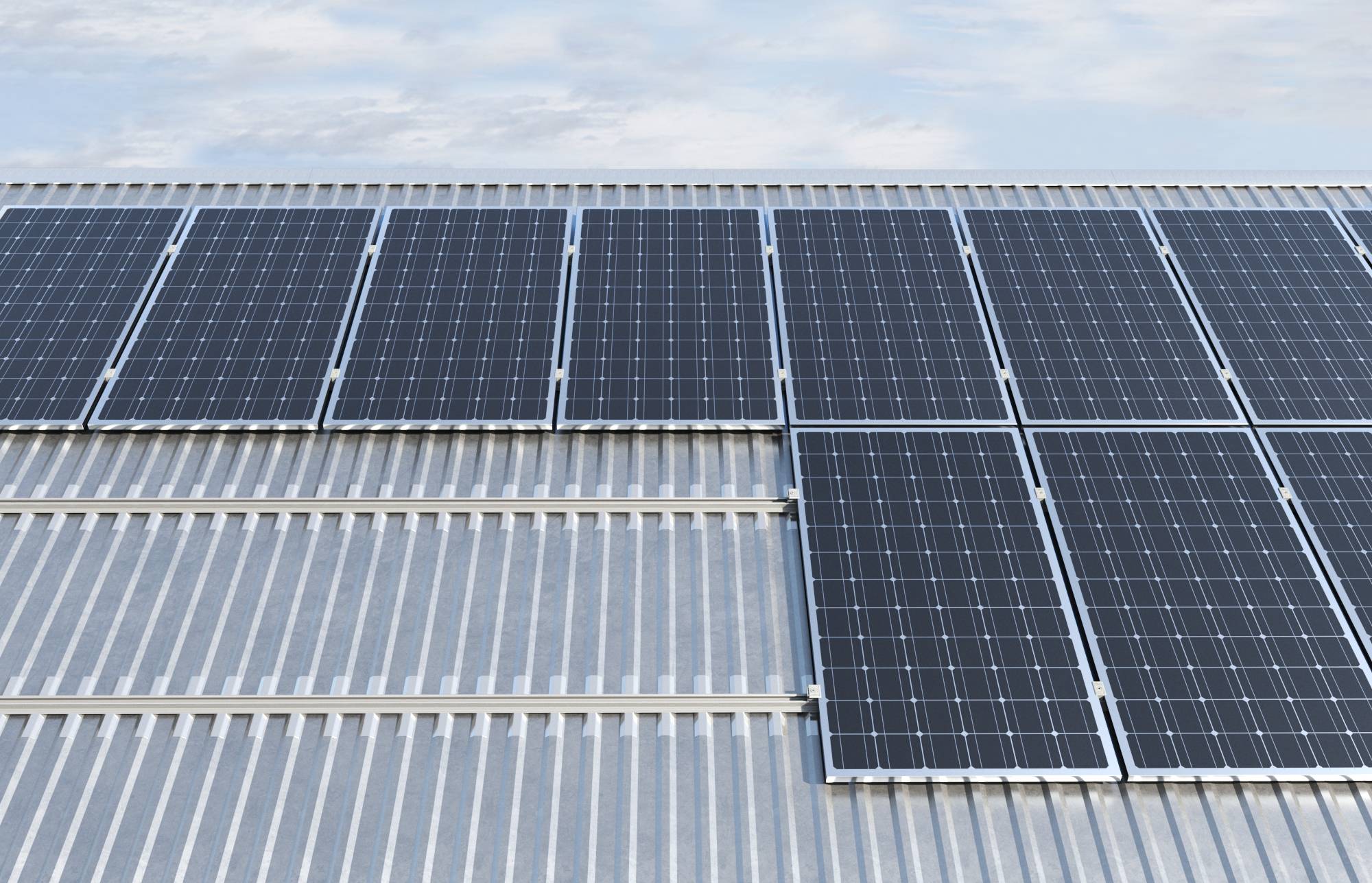

Geschikt voor de installatie van fotovoltaïsche installaties op trapeziumplaten
Technische specificaties
Gewicht in kg/m: 0,724 kg/m.
Lengte: 400 mm
Profieldoorsnede: 2,68 cm2
Traagheidsmoment: 2.19 cm4
Traagheidsmoment: 11.9 cm4
Weerstandsmoment: 1,22 cm3
Weerstandsmoment: 2,88 cm3
Soortnaam
Dakrails
Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)
Fischer 512195 SolarFlat Blechdach 400 AL Dakrails
3028782
Dit product
Fischer 567186 SolarMetal Blechdach EPDM 110 AL Dakrails
3028809
Documenten en downloads
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3028782 Fischer 512195 SolarFlat Blechdach 400 AL Dakrails
Omschrijving

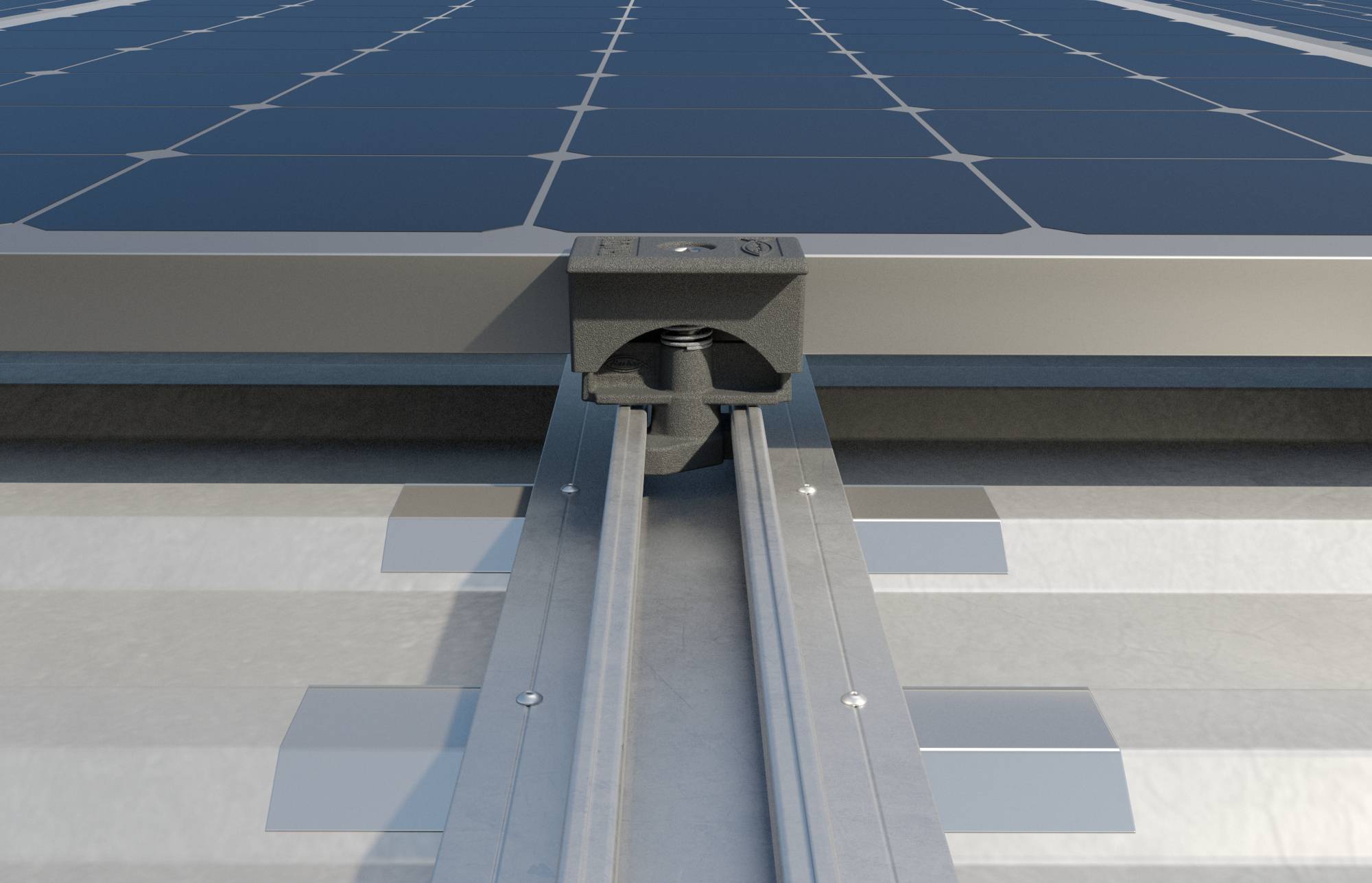

fischer Solar Flat plaatdak is een rail van aluminiumlegering voor de bevestiging van fotovoltaïsche installaties op platte of schuine daken met trapeziumplaat en orthogonale bevestiging. Door het gebruik van ALG-klinknagels is de montage snel en eenvoudig. Bovendien kan de fotovoltaïsche module zowel met de universele klemmen PMU/PMCU als met de voorgemonteerde klemmen PM-F/PM-C snel worden gemonteerd. In korte stukken voor hoge flexibiliteit. Voorgeboorde onderdelen voor de montage zowel met ALG-klinknagels als met zelfborende EPDM-schroeven.
De teksten voor dit artikel zijn automatisch vertaald.
Omvang van de levering
50 st
Omschrijving
fischer Solar Flat plaatdak is een rail van aluminiumlegering voor de bevestiging van fotovoltaïsche installaties op platte of schuine daken met trapeziumplaat en orthogonale bevestiging. Door het gebruik van ALG-klinknagels is de montage snel en eenvoudig. Bovendien kan de fotovoltaïsche module zowel met de universele klemmen PMU/PMCU als met de voorgemonteerde klemmen PM-F/PM-C snel worden gemonteerd. In korte stukken voor hoge flexibiliteit. Voorgeboorde onderdelen voor de montage zowel met ALG-klinknagels als met zelfborende EPDM-schroeven.
