Finder 86.00.0.240.0000 86.00.0.240.0000 Tijdrelais Multifunctioneel 1 stuk(s) Tijdsduur: 0.05 s - 100 h 3x wisselcontac kopen ? Conrad Electronic

Grijs-wit tijdschakelrelais van Finder met transparante deksel, zes instelbare functies en diagram voor aansluitbezetting. Gemaakt in EU.

Schakelschema toont drie aansluitingen A2, A1 en B1. A1 is verbonden met B1 via schakelaar 'S'. Spanning U is aangegeven tussen A2 en A1.

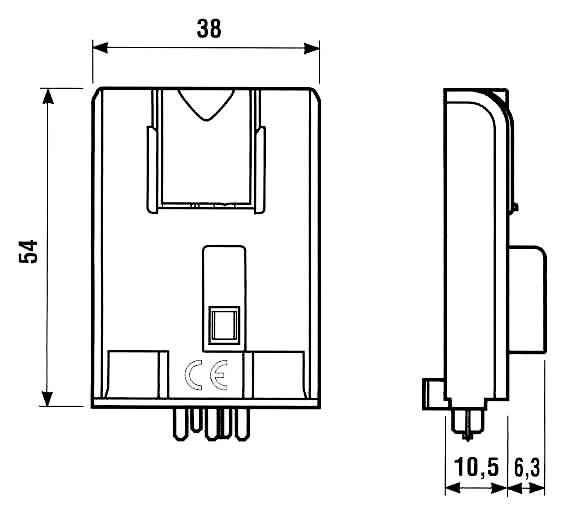

Diagram van een elektrische component met afmetingen: breedte 38 mm, hoogte 54 mm, diepte 10,5 mm en 6,3 mm. Zij- en vooraanzicht weergegeven.

1/3

Soortnaam

Tijdrelais

Uitvoering

Multifunctioneel

Functies

Inschakelvertraging

Inschakelaar wissend

Knipper beginnend met impuls

Terugvalvertraging

Aanspreek- en terugvalvertraging

Inschakelaar wissend, impulsomvormer

Uitschakelaar

In- en uitschakelaar wissend

Min. voedingsspanning

12 V/DC

12 V/AC

Max. voedingsspanning

240 V/DC

240 V/AC

Datasheet (PDF)

Morgen leverbaar

68 Stuk(s)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 52,88 / Stuk)

€ 52,88

excl. btw

Inclusief 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Tijdmodule

Technische specificaties

Geschikt voor: schroeffitting 90.02 en 90.03 (serie 60)

Soortnaam: Tijdrelais

Type: 86.00.0.240.0000

Uitvoering: Multifunctioneel

Functies: Inschakelvertraging
Inschakelaar wissend
Knipper beginnend met impuls
Terugvalvertraging
Aanspreek- en terugvalvertraging
Inschakelaar wissend, impulsomvormer
Uitschakelaar
In- en uitschakelaar wissend

Min. voedingsspanning: 12 V/DC
12 V/AC

Max. voedingsspanning: 240 V/DC
240 V/AC

Voedingsspanning: 12, 12 - 240, 240 V/DC, V/AC

: 3x wisselcontact

Contactmateriaal: AgNi

Tijdsduur (min.): 0.05 s

Tijdsduur (max.): 100 h

Tijdsinterval(len): 1 s
10 s
100 s (value.1402885)
10 min
100 min
10 h
100 h

Min. temperatuur: -20 °C

Max. temperatuur: +50 °C

: IP20

: 38 mm

Breedte: 54 mm

Hoogte: 16.8 mm

Afm.: (l x b x h) 38 x 54 x 16.8 mm

Inhoud: 1 stuk(s)

: 16 A

: 38

: 54 mm

: 16.8 mm

: FALSE

: Screw connection

: 12-240 V

: 12-240 V

: 12-240 V

: AC/DC

: IP20

: 10.2-265 V

: 10.2-265 V

: 10.2-265 V

: AC/DC

UKCA: n.v.t.

Documenten en downloads

Datablad

Datablad 503163 Finder 86.00.0.240.0000 86.00.0.240.0000 Tijdrelais Multifunctioneel 1 stuk(s) Tijdsduur: 0.05 s - 100 h 3x wisselcontac

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 503163 Finder 86.00.0.240.0000 86.00.0.240.0000 Tijdrelais Multifunctioneel 1 stuk(s) Tijdsduur: 0.05 s - 100 h 3x wisselcontac

Informatie

Informatie 503163 Finder 86.00.0.240.0000 86.00.0.240.0000 Tijdrelais Multifunctioneel 1 stuk(s) Tijdsduur: 0.05 s - 100 h 3x wisselcontac

Verklaring van Overeenstemming

Verklaring van Overeenstemming 503163 Finder 86.00.0.240.0000 86.00.0.240.0000 Tijdrelais Multifunctioneel 1 stuk(s) Tijdsduur: 0.05 s - 100 h 3x wisselcontac

Omschrijving

Tijdmodule voor schroeffitting 90.02 en 90.03 (60 serie). Met dit product realiseert u een industrieel tijdrelais met 2 of 3 wisselcontacten voor 10 A tot 8 tijdfunctie. Met 7 tijdbereiken van 50 ms tot 100 h, codeerbaar d.m.v. DIP-schakelaar.
