Finder 55.32.8.024.0040 Steekrelais 24 V/AC 10 A 2x wisselcontact 1 stuk(s) kopen ? Conrad Electronic

Elektromagnetisch relais met transparente behuizing, toont spoel en contacten. Wordt gebruikt voor schakelen in elektrische circuits.

Afbeelding vergelijkbaar

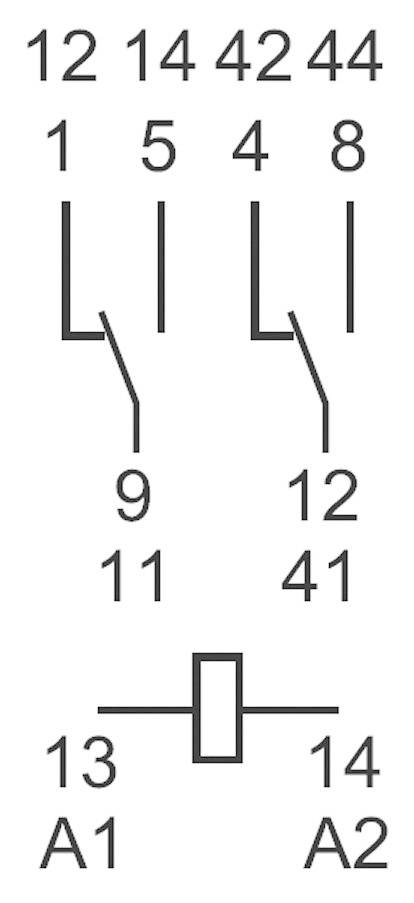

'Schakelschema voor een relais met twee spoelen en vier contacten, genummerd 12, 14, 42, 44, A1, A2, en de cijfers 1 tot 14.'

Technische tekening van een elektronisch onderdeel met afmetingen: hoogte 37,2 mm, breedte 27,7 mm en diepte 20,7 mm.

1/3

Afbeelding vergelijkbaar

Soortnaam

Steekrelais

Nominale spanning spoel

24 V/AC

Soort besturing

Monostabiel, 1 spoel

Contactsoort

2x wisselcontact

Schakelspanning (max.)

400 V/AC

Datasheet (PDF)

Leverbaar di. 22 sep.

84 Stuk(s)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Stuk(s)

Totaal (€ 8,26 / Stuk)

€ 8,26

excl. btw

Gratis verzending met

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Highlights & Details

Miniatuurrelais, serie 55

Technische specificaties

Soortnaam: Steekrelais

Type: 55.32.8.024.0040

Nominale spanning spoel: 24 V/AC

Bedrijfsspanning (min.): 19.2 V/AC

Bedrijfsspanning (max.): 26.4 V/AC

Soort besturing: Monostabiel, 1 spoel

Weerstand (spoel): 190 Ω

: 2x wisselcontact

Contactmateriaal: AgNi

Schakelspanning (max.): 400 V/AC

Schakelstroom (max.): 10 A

Max. schakelvermogen: 2500 VA

Aansluiting: Kabelschoen 2 mm

Bijzonderheden: Met testknop, vergrendelbaar
Met display, mechanisch

Min. temperatuur: -40 °C

Max. temperatuur: +85 °C

: 27.7 mm

Breedte: 20.7 mm

Hoogte: 37.2 mm

Afm.: (l x b x h) 27.7 x 20.7 x 37.2 mm

Inhoud: 1 stuk(s)

Conform RoHS: Ja

: 10 A

: 20.7

: 37.2 mm

: 27.7 mm

: 20 A

: FALSE

: Polarity free

: Mono stable

: FALSE

: Single contact

: FALSE

: Plug-in connection

: 24-24 V

: 24-24 V

: AC

: FALSE

: 19.2-26.4 V

: 19.2-26.4 V

: AC

: 0

: 0

: 2

UKCA: n.v.t.

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Aansluiting

Schakelspanning (max.)

Schakelstroom (max.)

Soort besturing

Weerstand (spoel)

Contactsoort

Nominale spanning spoel

Finder 55.32.8.024.0040 Steekrelais 24 V/AC 10 A 2x wisselcontact 1 stuk(s)

Artikelnummer:503272

Dit product

Kabelschoen 2 mm

400 V/AC

10 A

Monostabiel, 1 spoel

190 Ω

2x wisselcontact

24 V/AC

Finder 55.32.9.024.0040 Steekrelais 24 V/DC 10 A 2x wisselcontact 10 stuk(s) Tray

Artikelnummer:2176979

Kabelschoen 2 mm

400 V/AC

10 A

Monostabiel, 1 spoel

600 Ω

2x wisselcontact

24 V/DC

Finder 55.32.8.230.0040 Steekrelais 230 V/AC 10 A 2x wisselcontact 10 stuk(s) Tray

Artikelnummer:2176985

Kabelschoen 2 mm

400 V/AC

10 A

Monostabiel, 1 spoel

17000 Ω

2x wisselcontact

230 V/AC

Finder 55.32.9.012.0040 Steekrelais 12 V/DC 10 A 2x wisselcontact 10 stuk(s) Tray

Artikelnummer:2177170

Kabelschoen 2 mm

400 V/AC

10 A

Monostabiel, 1 spoel

140 Ω

2x wisselcontact

12 V/DC

Finder 55.32.8.024.0040 Steekrelais 24 V/AC 10 A 2x wisselcontact 10 stuk(s) Tray

Artikelnummer:2177171

Kabelschoen 2 mm

400 V/AC

10 A

Monostabiel, 1 spoel

190 Ω

2x wisselcontact

24 V/AC

Finder 55.13.8.230.0000 Steekrelais 230 V/AC 10 A 3x wisselcontact 1 stuk(s)

Artikelnummer:2196630

250 V/AC

10 A

Monostabiel, 1 spoel

3x wisselcontact

230 V/AC

Finder 55.13.9.024.0000 Steekrelais 24 V/DC 10 A 3x wisselcontact 1 stuk(s)

Artikelnummer:2196631

250 V/AC

10 A

Monostabiel, 1 spoel

3x wisselcontact

24 V/DC

Finder 55.14.9.024.0000 Steekrelais 24 V/DC 7 A 4x wisselcontact 1 stuk(s) Piece

Artikelnummer:2196632

250 V/AC

7 A

Monostabiel, 1 spoel

4x wisselcontact

24 V/DC

Finder 55.32.9.024.0090 Steekrelais 24 V/DC 10 A 2x wisselcontact 1 stuk(s)

Artikelnummer:2196633

Steekaansluiting

250 V/AC

10 A

Monostabiel, 1 spoel

2x wisselcontact

24 V/DC

Finder 55.13.8.230.0000 Steekrelais 230 V/AC 10 A 3x wisselcontact 10 stuk(s) Tray

Artikelnummer:2196950

250 V/AC

10 A

Monostabiel, 1 spoel

3x wisselcontact

230 V/AC

Documenten en downloads

Datablad

Datablad 503272 Finder 55.32.8.024.0040 Steekrelais 24 V/AC 10 A 2x wisselcontact 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 503272 Finder 55.32.8.024.0040 Steekrelais 24 V/AC 10 A 2x wisselcontact 1 stuk(s)

Certificaat

Certificaat 503272 Finder 55.32.8.024.0040 Steekrelais 24 V/AC 10 A 2x wisselcontact 1 stuk(s)

Omschrijving

Finder Rel. Verssp. 24VAC 2W 10A 55.32.8.024.0040

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:FinderBezeichnung:Rel. Verssp. 24VAC 2W 10A f.Fas. 94.04/84/44Typ:55.32.8.024.0040Ausführung des elektrischen Anschlusses:SteckanschlussKomplettgerät mit Sockel:neinMit abnehmbaren Klemmen:neinMit LED-Anzeige:neinBemessungssteuerspeisespannung Us bei AC 50 Hz:24 VBemessungssteuerspeisespannung Us bei AC 60 Hz:24 VSpannungsart zur Betätigung:ACAntrieb, Polung:ungepoltSchaltverhalten des Antriebs:monostabilAnzahl der Kontakte als Wechsler:2Art des Schaltkontaktes:EinfachkontaktMit zwangsgeführten Kontakten:neinWerkstoff des Kontakteinsatzes:ThermoplastWerkstoff des Kontaktes:sonstigeWerkstoff der Kontaktbeschichtung:unbehandeltSpannungsart der Betriebsspannung:ACBetriebsspannung bei AC 50 Hz:24 VBetriebsspannung bei AC 60 Hz:24 VNennstrom:10 AMax. Einschaltstrom:20 ASchutzart (IP):IP20Schutzart (RT) nach IEC 61810-7:RT IBreite:20,7 mmHöhe:37,2 mmTiefe:27,7 mm
Finder Rel. Verssp. 24VAC 2W 10A 55.32.8.024.0040: weitere Details
Miniatur-Steckrelais 2 Wechsler für 10 A / 250 V AC, Kontaktmaterial AgNi, Spulendaten 24 V AC, 1.5 VA, 190 Ohm, blockierbare Handbetätigung und mechanische Anzeige, Relaisschutzart: RT I EAN: 8012823079721

Geliefert wird: Finder Rel. Verssp. 24VAC 2W 10A f.Fas. 94.04/84/44 55.32.8.024.0040, Verpackungseinheit: 1 Stk., EAN: 8012823079721
