Finder 50.12.9.012.1000 Printrelais 12 V/DC 8 A 2x wisselcontact 1 stuk(s) kopen ? Conrad Electronic

Een transparante elektromechanische relais met een koperdraadspoel, gele markering en meerdere metalen pinnen aan de onderkant.

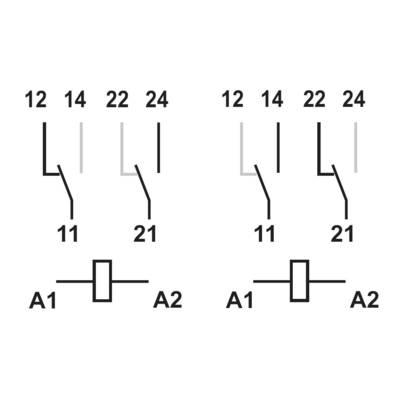

Een schakelschema toont twee identieke schakelingen, elk met twee schakelaars (12/14, 22/24) en contacten (11/21) in volgorde.

Elektronisch onderdeel met afmetingen: breedte 29 mm, hoogte 25 mm, diepte 12,4 mm. Aansluitpennen aan de onderkant.

'Diagram van een elektrische stekker met contactbezetting en afmetingen in millimeters. De contacten zijn gemarkeerd als A1, A2, 12, 14, 22, 24.'

1/4

Soortnaam

Printrelais

Nominale spanning spoel

12 V/DC

Soort besturing

Monostabiel, 1 spoel

Contactsoort

2x wisselcontact

Schakelspanning (max.)

400 V/AC

Datasheet (PDF)

Morgen leverbaar

41 Stuk(s)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Stuk(s)

Totaal (€ 11,56 / Stuk)

€ 11,56

excl. btw

Gratis verzending met

Incl. 14 dagen retourrecht (30 dagen met)

U heeft al het beste aanbod voor uw hoeveelheid.

De optimale selectie voor de ingevoerde hoeveelheid wordt automatisch berekend, inclusief prijs (excl. verzendkosten) en levertijd.

Juridisch probleem melden

Highlights & Details

Veiligheidsrelais

Technische specificaties

Soortnaam: Printrelais

Type: 50.12.9.012.1000

Nominale spanning spoel: 12 V/DC

Bedrijfsspanning (min.): 9 V/DC

Bedrijfsspanning (max.): 14.4 V/DC

Soort besturing: Monostabiel, 1 spoel

Weerstand (spoel): 184 Ω

: 2x wisselcontact

Contactmateriaal: AgNi

Schakelspanning (max.): 400 V/AC

Schakelstroom (max.): 8 A

Max. schakelvermogen: 2000 VA

Lucht-/kruipafstand (spoel/contact): 8 mm

Aansluiting: Soldeerpennen

Min. temperatuur: -40 °C

Max. temperatuur: +70 °C

: 29 mm

Breedte: 12.4 mm

Hoogte: 25 mm

Afm.: (l x b x h) 29 x 12.4 x 25 mm

Inhoud: 1 stuk(s)

Conform RoHS: Ja

Nominale stroom: 8 A

: 8 A

: 12.4

: 25 mm

: 29 mm

: 15 A

: FALSE

: Polarity free

: Mono stable

: TRUE

: Single contact

: FALSE

: PCB connection

: 12-12 V

: DC

: FALSE

: 9-14.4 V

: DC

: 0

: 0

: 2

UKCA: Ja

Documenten en downloads

Datablad

Datablad 503182 Finder 50.12.9.012.1000 Printrelais 12 V/DC 8 A 2x wisselcontact 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 503182 Finder 50.12.9.012.1000 Printrelais 12 V/DC 8 A 2x wisselcontact 1 stuk(s)

Omschrijving

Printplaatrelais met coulissecontacten conform EN 50205: 2002 type B met 2 omschakelcontacten (conform EN50205:2002 mogen als coulissecontacten slechts één NC- en NO-contact 11-12 en 21-24 of 21-22 en 11-14 gebruikt worden!). Gescheiden indeling van de naburige contacten. Spoelen voor DC "Veilige scheiding tussen spoel en contactset conform VDE 0106, EN 50178, EN 50178, EN 60204 en EN 60335.

Opmerkingen

Geforceerde geleiding is noodzakelijk als de contacten (in een contactset) mechanisch zo met elkaar verbonden zijn dat NC-contacten en NO-contacten niet tegelijkertijd gesloten kunnen zijn. Daarbij moet gecontroleerd zijn dat tijdens de totale levensduur, ook in gestoorde toestand, de contactafstanden minimaal 0,5 mm zijn. Contactmateriaalkeuze: AgNi - bij ohmse resp. niet inductieve last. AgNiAu (hard verguld) - bij contactstromen < 20 mA. AgSnO2 (zilver-tin-oxide) - voor inschakelstromen tot 100 A (<5 ms) bijv. bij lamplasten. Goedkeuringen: IMQ, TÜV, cRUus.
