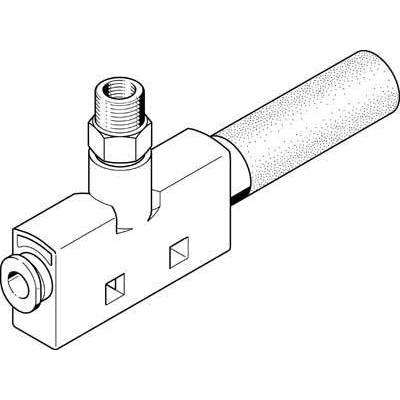

Lijntekening/schematische voorstelling

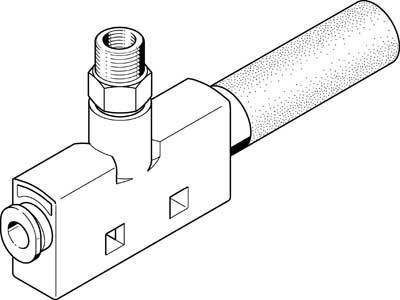

Lijntekening/schematische voorstelling
FESTO VN-14-H-T4-PQ2-VA5-RO2 547706 Vacuümzuigmond G 1/4 Nominale breedte 1.4 mm Materiaal (behuizing) Kunststof Afdicht
EAN:
Fabrikantnummer:
Artikelnummer:
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 69,41 / Stuk)
€ 69,41
excl. btw
& Inclusief 14 dagen retourrecht
Highlights & Details
Technische specificaties
- Constructie geluidsdemper: open
- Bevestigingswijze: met doorgangsboring
- met accessoires
- Ventilatietijd bij nominale werkdruk: 0,5 s
- Werkdruk: 1 - 8 bar
- Werkdruk voor maximale zuigvolumestroom: 5,1 bar
- Werkdruk voor maximale vacuüm: 5 bar
- Bedrijfsmedium: perslucht conform ISO 8573- 1:2010 [7:4:4]
- Inbouwpositie: willekeurig
- Ejectorkarakteristiek: hoog vacuüm
- Standaard
- Opmerking over het bedrijfs- en besturingsmedium: geoliede werking niet mogelijk
- Geïntegreerde functie: geluidsdemper open
- Constructieve opbouw: T-vorm
- Corrosiebestendigheidsklasse KBK: 1 - lage corrosiemiddelmatige belasting
- Maximaal aanhaalmoment: 0,5 Nm
- Maximale zuigvolumestroom tegen atmosfeer: 51,6 l/min
- Maximale vacuüm: 0,88
- Mediumtemperatuur: 0 - 60 °C
- Nominale werkdruk: 6 bar
- Nominale breedte Lavalmondstuk: 1,4 mm
- Pneumatische aansluiting 1: QS-6
- Pneumatische aansluiting 3: geluidsdemper open
- Productgewicht: 42 g
- Rastermaat: 18 mm
- Geluidsdrukniveau bij nominale werkdruk: 69 dB(A)
- Omgevingstemperatuur: 0 - 60 °C
- Vacuümaansluiting: G1/4
- Materiaal aansluitschroefdraad: aluminium kneedlegering
- Materiaal afdichtingen: NBR
- Materiaal mondstuk: POM
- Materiaal behuizing: POM-versterkt
- Materiaal geluidsdemper: spuitgietaluminium
- POM
- PU-schuim
- Materiaal straalmondstuk: aluminium kneedlegering
- Materiaal schroefverbinding: messing
- vernikkeld
- Materiaalinformatie: koper- en PTFE-vrij
- bevat LABS-houdende stoffen
- Conform RoHS
- Bedrijfsmedium
Perslucht
- Soortnaam
Vacuümzuigmond
- Materiaal (behuizing)
Kunststof
- Aansluiting
G 1/4
- Operationele druk (max.)
8 bar
- Bedrijfstemperatuurbereik
0 °C (min)
- Min. bedrijfstemperatuur
0 °C
- Fabrikantnr.
547706
- Werkingsdruk (min.)
1 bar
- Afdichtmateriaal
NBR
- Gewicht
42 g
- Temperatuurbereik van het medium
0 tot +60 °C
- Max. medium temperatuur
+60 °C
- Min. medium temperatuur
0 °C
- Medium
Perslucht
- Nominale breedte
1.4 mm
- Max. omgevingstemperatuur
+60 °C
- Min. omgevingstemperatuur
0 °C
