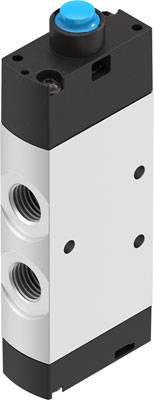

FESTO VMEF-SC-M52-M-G14 Klepstoter 2.5 tot 10 bar 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 136,36 / Stuk)
€ 136,36
excl. btw
& Gratis verzending*
Incl. 14 dagen retourrecht (30 dagen met)
Technische specificaties
- Aansluiting stuurlucht 12/14: M5
- Toepassing: Niet als mechanische aanslag gebruiken
- Bouwbreedte 20 mm
- Bevestigingswijze: met doorgangsboring
- Bedieningswijze: mechanisch
- Bedieningskracht: 14 N
- Werkdruk: 2.5 - 10 bar
- Werkdruk MPa: 0.25 - 1 MPa
- Bedrijfsmedium: perslucht conform ISO 8573-1:2010 [7:-:-]
- Afdichtingsprincipe: zacht
- Inbouwpositie: willekeurig
- Opmerking over het bedrijfs- en besturingsmedium: geoliede werking mogelijk (bij verder gebruik nodig)
- Constructieve opbouw: zuiger-schuif
- Corrosiebestendigheidsklasse KBK: 2 - matige corrosiebelasting
- LABS-CONFORMITEIT: VDMA24364-B1/B2-L
- Maximale schakelfrequentie: 3 Hz
- Mediumtemperatuur: -10 - 60 °C.
- Nominale breedte: 7 mm
- Normaal nominaal debiet: 1200 l/min
- Pneumatische aansluiting 1: G1/4
- Pneumatische aansluiting 2: G1/4
- Pneumatische aansluiting 3: G1/4
- Pneumatische aansluiting 4: G1/4
- Pneumatische aansluiting 5: G1/4
- Productgewicht: 184 g
- Resettype: mechanische veer
- Type bediening: Voorgeregeld
- Stuurdruk: 36.25 - 145 psi
- Werkdruk MPa: 0.25 - 1 MPa
- Voeding stuurlucht: Intern
- Stromingsrichting: niet omkeerbaar
- Overdekking: Positieve overdekking
- Omgevingstemperatuur: -10 tot 60 °C
- Ventielfunctie: 5/2 monostabiel
- Materiaal deksel: PA-versterkt
- Materiaal afdichtingen: NBR
- Materiaal behuizing: aluminium kneedlegering, geanodiseerd
- Materiaalinformatie: conform RoHS
- Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:-:-]
- Soortnaam
Stootventiel
- Afleesbereik (min.)
2.5 bar
- Afleesbereik (max.)
10 bar
- Uitvoering
Zuiger-schuif
- Bedrijfstemperatuurbereik
-10 °C (min)
- Min. bedrijfstemperatuur
-10 °C
- Fabrikantnr.
8031319
- Aansluiting
G 1/4
- Operationele druk (max.)
10 bar
- Werkingsdruk (min.)
2.5 bar
- Bedrijfsdruk
2.5 tot 10 bar
- Aandrijving
Perslucht conform ISO 8573-1:2010 [7:-:-]
- Afdichtmateriaal
NBR
- Max. doorstroomhoeveelheid
1200 l/min
- Functie
5/2 monostabiel
- Materiaal (behuizing)
Aluminium kneedlegering
- Gewicht
184 g
- Max. medium temperatuur
+60 °C
- Min. medium temperatuur
-10 °C
- Nominale breedte
7 mm
- Nominale breedte
7 mm
- Breedte
20 mm
- Max. omgevingstemperatuur
+60 °C
- Min. omgevingstemperatuur
-10 °C
- Schakelfrequentie
3 Hz
- Bediening
Mechanisch
- UKCA
n.v.t.
Documenten en downloads
Datablad
Datablad 2800439 FESTO VMEF-SC-M52-M-G14 Klepstoter 2.5 tot 10 bar 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2800439 FESTO VMEF-SC-M52-M-G14 Klepstoter 2.5 tot 10 bar 1 stuk(s)
Omschrijving
Innovatief
· Klein, compact voor veelzijdige pneumatische toepassingen
· Talrijke selecteerbare ventielfuncties; 3/2-weg- en 5/2-wegfuncties
· Met een debiet van maximaal 1000 l/min bieden de VHEM-ventielen een hoog pneumatisch vermogen voor veelzijdige taken
· Laag gewicht
· Geringe bedieningskrachten
Veelzijdig
· Flexibiliteit van de pneumatische werkleidingen lossen individuele eisen praktisch op ·
Ronde geluidsdempers voor opgevangen afvoerlucht
· Gedeeltelijk geschikt voor vacuüm
· Gedeeltelijk omkeerbaar
· Besturingstype: direct en voorgestuurd
· Drukbereik van vacuüm tot 10 bar mogelijk
Veilig in gebruik
· Duurzaam dankzij beproefde zuiger-schuif- en zuiger-zittingventiel
· Robuust dankzij metalen of kunststof behuizing en aansluitschroefdraad of aansluitstukken
Eenvoudig te monteren
· Frontpaneelinbouw of verschillende montagehoeken mogelijk
· Klein, compact voor veelzijdige pneumatische toepassingen
· Talrijke selecteerbare ventielfuncties; 3/2-weg- en 5/2-wegfuncties
· Met een debiet van maximaal 1000 l/min bieden de VHEM-ventielen een hoog pneumatisch vermogen voor veelzijdige taken
· Laag gewicht
· Geringe bedieningskrachten
Veelzijdig
· Flexibiliteit van de pneumatische werkleidingen lossen individuele eisen praktisch op ·
Ronde geluidsdempers voor opgevangen afvoerlucht
· Gedeeltelijk geschikt voor vacuüm
· Gedeeltelijk omkeerbaar
· Besturingstype: direct en voorgestuurd
· Drukbereik van vacuüm tot 10 bar mogelijk
Veilig in gebruik
· Duurzaam dankzij beproefde zuiger-schuif- en zuiger-zittingventiel
· Robuust dankzij metalen of kunststof behuizing en aansluitschroefdraad of aansluitstukken
Eenvoudig te monteren
· Frontpaneelinbouw of verschillende montagehoeken mogelijk
