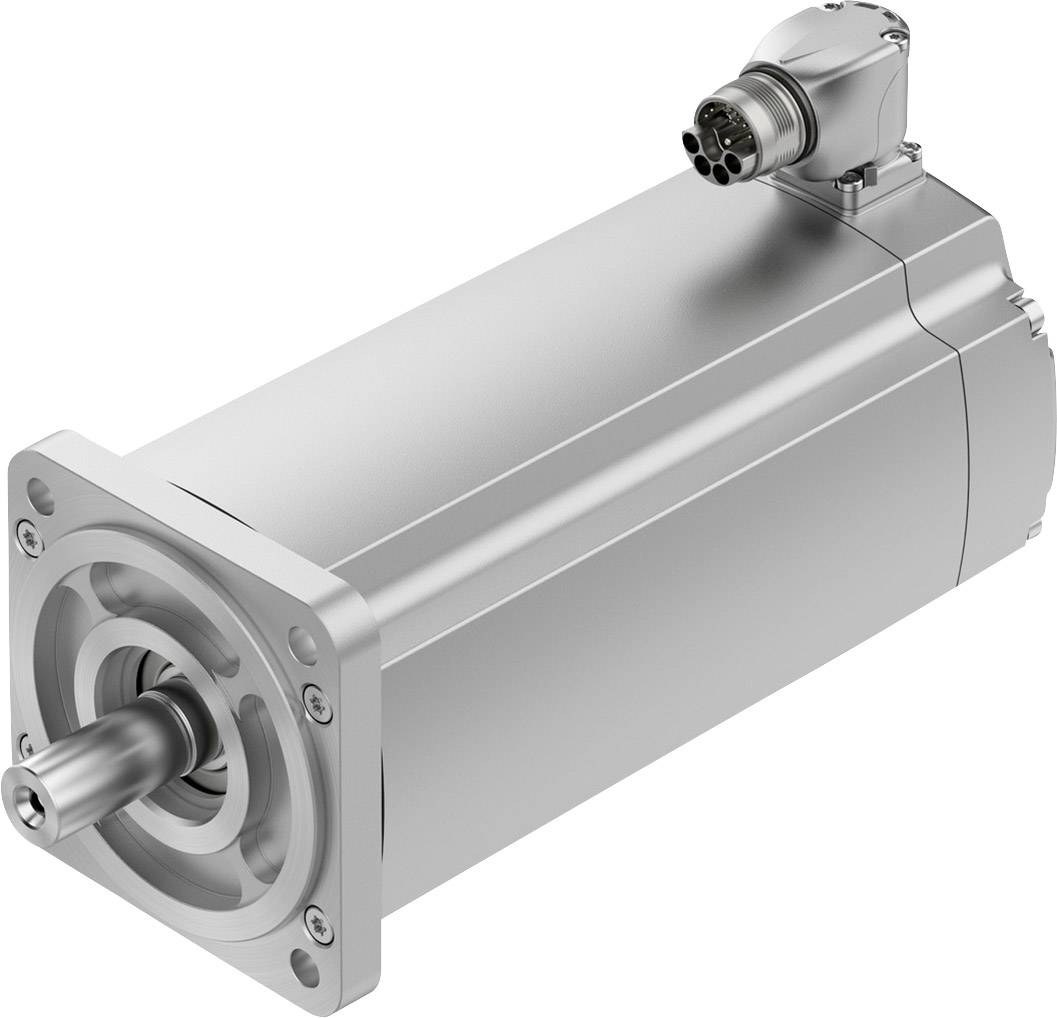

FESTO Servomotor 5255529 EMMT-AS-100-S-HS-RMB 3.5 A 13.7 A
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 1.400,83 / Stuk)
€ 1.400,83
excl. btw
& Gratis verzending*
Incl. 14 dagen retourrecht (30 dagen met)
Highlights & Details
Technische specificaties
- Omgevingstemperatuur: -15 tot + 40 °C
- Opslagtemperatuur: -20 tot 70 °C.
- Maximale opstelhoogte: 4.000 m
- Opmerking over de maximale opstelhoogte: vanaf 1000 m alleen met derating van -1,0% per 100 m.
- Relatieve luchtvochtigheid: 0 - 90 %
- Warmteklasse conform EN 60034-1: F
- Maximale wikkelingstemperatuur: 155 °C
- Bedrijfstype conform EN 60034-1: s1
- Temperatuurbewaking: digitale motortemperatuuroverdracht via EnDat 2.2
- Motormodel conform EN 60034-7: IN B5
- IM V1
- IM V3
- Inbouwpositie: willekeurig
- Beschermingsklasse: IP40
- Opmerking over de beschermingsklasse: IP40 motoras zonder RWDR
- IP65 motoras met RWDR
- IP67 voor motorbehuizing inclusief aansluittechniek
- Grendelmoment: < 1,0% van het piekmoment
- Levensduur lager bij nominale omstandigheden: 20.000 uur
- Interfacecode Motor Out: 100 A
- Elektrische aansluiting 1, aansluitmethode: hybride stekker
- Elektrische aansluiting 1, aansluittechniek: M23 x 1
- Elektrische aansluiting 1, aantal polen/aders: 15
- Verontreinigingsgraad: 2
- Corrosiebestendigheidsklasse KBK: 0 - geen corrosiebelasting
- Wikkelingsschakeltype: ster inwendig
- Aantal poolparen: 5
- Stilstandsdraaimoment: 6.3 Nm
- Nominaal draaimoment: 5.1 Nm
- Piekmoment: 13.7 Nm
- Maximaal toerental: 3970 1/min
- Maximaal mechanisch toerental: 13.000 1/min
- Nominaal vermogen motor: 1.450 W
- Continue houdstroom: 4.4 A
- Motorconstante: 1.45 Nm/A
- Stilstandsdraaimomentconstante: 1.67 Nm/A
- Spanningsconstante fase-fase: 101 mVmin
- Wikkelingsweerstand fase-fase: 3,35 ohm
- Wikkelingsinductiviteit fase-fase: 32,4 mH
- Wikkeling langsinductiviteit Ld (fase): 17,8 mH
- Wikkeling dwarsinductiviteit Lq (fase): 24,3 mH
- Elektrische tijdconstante: 14,5 ms
- Thermische tijdconstante: 74 min
- Thermische weerstand: 0.6 K/W
- Meetflens: 300 x 300 x 20 mm
- Totaal uitgaand traagheidsmoment: 4,04 kgcm2
- Productgewicht: 6700 g
- Toegelaten axiale asbelasting: 200 N
- Toegelaten radiale asbelasting: 1110 N
- Rotorpositiesensor absoluut detecteerbare omwentelingen: 4.096
- Rotorpositiesensor interface: EnDat 22
- Rotorsensor meetprincipe: inductief
- Rotorpositiesensor bedrijfsspanning DC: 5 V
- Rotorpositiesensor bedrijfsspanningsbereik DC: 3,6... 14 V
- Rotorpositiesensor positiewaarden per omwenteling: 524.288
- Rotorpositiesensor resolutie: 19 bit
- Rotorsensor systeemnauwkeurigheid hoekmeting: -65- 65 arcsec
- Houdmoment rem: 11 Nm
- Bedrijfsspanning DC-rem: 24 V
- Stroomverbruik rem: 0,75 A
- Ventilatiestroom rem: 0,54 A
- Houdstroom rem: 0,54 A
- Stroomverbruik rem: 18 W
- Spoelweerstand rem: 32 ohm
- Spoelinductiviteit rem: 900 mH
- Uitschakeltijd rem: <= 80 ms
- Sluittijd rem: <= 20 ms
- Reactievertraging DC-rem: <= 4 ms
- Maximaal stationair toerental rem: 10000 1/min
- Maximale wrijving rem: 12.000 J
- Massatraagheidsmoment rem: 0,74 kgcm2
- Schakelcycli houdrem: 10 miljoen stationaire bewegingen (zonder wrijving)
- MTTF, onderdeel: 190 jaar, rotorpositiesensor
- MTTFd, onderdeel: 380 jaar, rotorpositiesensor
- Max. fasestroom
13.7 A
- Fabrikantnr.
5255529
- Type
EMMT-AS-100-S-HS-RMB
- Nominale stroom
3.5 A
- Nominale spanning
565 V
- Toerental
2700 omw/min
- UKCA
Ja
- Soortnaam
Servomotor
Documenten en downloads
Datablad
Datablad 2207963 FESTO Servomotor 5255529 EMMT-AS-100-S-HS-RMB 3.5 A 13.7 A
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2207963 FESTO Servomotor 5255529 EMMT-AS-100-S-HS-RMB 3.5 A 13.7 A
Omschrijving
Dynamische, borstelloze, permanent bekrachtigde synchrone servomotor
Extreem gering grendelmoment - ondersteunt hoge gelijkloop, ook bij lage toerentallen
Digitaal absoluut meetsysteem selecteerbaar: single-turn, multiturn, batterijloos
Eenvoudige aansluittechniek (OCP: One cable plug) - hybride kabel: motor- en aansluitkabel voor voeding en encoder in één
Aansluitstekker op de motor, richtbaar
Koppel geoptimaliseerd
Toerental geoptimaliseerd
Beschermingsklassen: IP40 (motoras), IP67 (motorbehuizing met aansluittechniek), IP65 (motoras met radiale asafdichtring van PTFE)
Motortemperatuuroverdracht: digitaal via EnDat 2.2, motorbeveiliging via CMMT-AS
Optioneel: rem, as met spie, motoras met radiale asafdichtring.
Extreem gering grendelmoment - ondersteunt hoge gelijkloop, ook bij lage toerentallen
Digitaal absoluut meetsysteem selecteerbaar: single-turn, multiturn, batterijloos
Eenvoudige aansluittechniek (OCP: One cable plug) - hybride kabel: motor- en aansluitkabel voor voeding en encoder in één
Aansluitstekker op de motor, richtbaar
Koppel geoptimaliseerd
Toerental geoptimaliseerd
Beschermingsklassen: IP40 (motoras), IP67 (motorbehuizing met aansluittechniek), IP65 (motoras met radiale asafdichtring van PTFE)
Motortemperatuuroverdracht: digitaal via EnDat 2.2, motorbeveiliging via CMMT-AS
Optioneel: rem, as met spie, motoras met radiale asafdichtring.
