FESTO Servomotor 5255429 EMMT-AS-80-S-HS-RS 1.76 A 5.4 A kopen ? Conrad Electronic

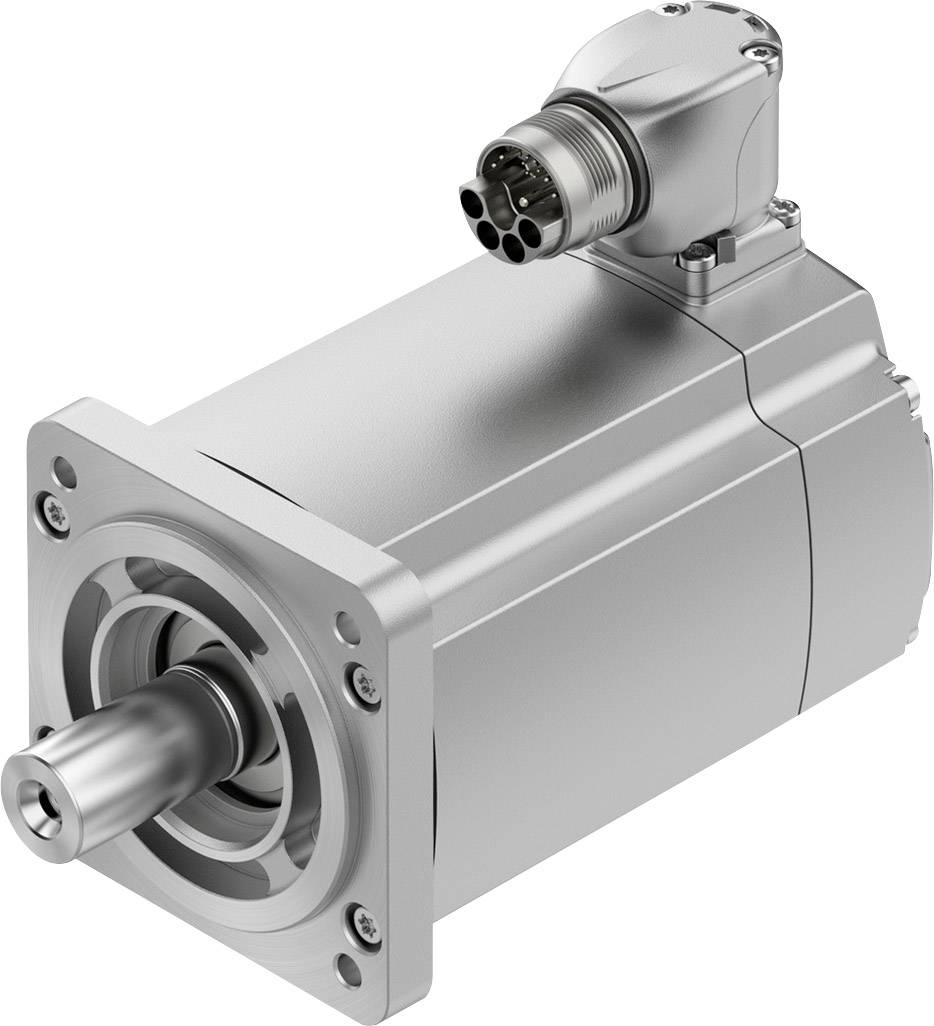

Een compacte servomotor met een cilindrische metalen behuizing en een aansluitbus, geschikt voor nauwkeurige bewegingsbesturing.

Datasheet (PDF)

Leverbaar do. 1 okt.

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 809,09 / Stuk)

€ 809,09

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Highlights & Details

Technische specificaties

Omgevingstemperatuur: -15 tot + 40 °C
Opslagtemperatuur: -20 tot 70 °C.
Maximale opstelhoogte: 4.000 m
Opmerking over de maximale opstelhoogte: vanaf 1000 m alleen met derating van -1,0% per 100 m.
Relatieve luchtvochtigheid: 0 - 90 %
Warmteklasse conform EN 60034-1: F
Maximale wikkelingstemperatuur: 155 °C
Bedrijfstype conform EN 60034-1: s1
Temperatuurbewaking: digitale motortemperatuuroverdracht via EnDat 2.2
Motormodel conform EN 60034-7: IN B5
IM V1
IM V3
Inbouwpositie: willekeurig
Beschermingsklasse: IP40
Opmerking over de beschermingsklasse: IP40 motoras zonder RWDR
IP65 motoras met RWDR
IP67 voor motorbehuizing inclusief aansluittechniek
Grendelmoment: < 1,0% van het piekmoment
Levensduur lager bij nominale omstandigheden: 20.000 uur
Interfacecode Motor Out: 80P
Elektrische aansluiting 1, aansluitmethode: hybride stekker
Elektrische aansluiting 1, aansluittechniek: M23 x 1
Elektrische aansluiting 1, aantal polen/aders: 15
Verontreinigingsgraad: 2
Corrosiebestendigheidsklasse KBK: 0 - geen corrosiebelasting
Wikkelingsschakeltype: ster inwendig
Aantal poolparen: 5
Stilstandsdraaimoment: 1,46 Nm
Nominaal draaimoment: 1.3 Nm
Piekmoment: 2,8 Nm
Maximaal toerental: 7440 1/min
Maximaal mechanisch toerental: 14.000 1/min
Nominaal vermogen motor: 408 W
Continue houdstroom: 2 A
Motorconstante: 0.74 Nm/A
Stilstandsdraaimomentconstante: 0.89 Nm/A
Spanningsconstante fase-fase: 53,6 mVmin
Wikkelingsweerstand fase-fase: 12,4 ohm
Wikkelingsinductiviteit fase-fase: 39,8 mH
Wikkeling langsinductiviteit Ld (fase): 25 mH
Wikkeling dwarsinductiviteit Lq (fase): 29,8 mH
Elektrische tijdconstante: 4,8 ms
Thermische tijdconstante: 42 min
Thermische weerstand: 0,95 K/W
Meetflens: 250 x 250 x 15 mm
Totaal uitgaand traagheidsmoment: 1,33 kgcm2
Productgewicht: 2020 g
Toegelaten axiale asbelasting: 120 N
Toegelaten radiale asbelasting: 620 N
Rotorsensor absoluut detecteerbare omwentelingen: 1
Rotorpositiesensor interface: EnDat 22
Rotorsensor meetprincipe: inductief
Rotorpositiesensor bedrijfsspanning DC: 5 V
Rotorpositiesensor bedrijfsspanningsbereik DC: 3,6... 14 V
Rotorsensor positiewaarden per omwenteling: 262.144
Rotorsensor resolutie: 18 bit
Rotorpositiesensor systeemnauwkeurigheid hoekmeting: -120 - 120 arcsec
MTTF, onderdeel: 190 jaar, rotorpositiesensor
MTTFd, onderdeel: 380 jaar, rotorpositiesensor

Max. fasestroom: 5.4 A

Fabrikantnr.: 5255429

Type: EMMT-AS-80-S-HS-RS

Nominale stroom: 1.76 A

Nominale spanning: 565 V

Toerental: 3000 omw/min

UKCA: Ja

Soortnaam: Servomotor

Documenten en downloads

Datablad

Datablad 2207940 FESTO Servomotor 5255429 EMMT-AS-80-S-HS-RS 1.76 A 5.4 A

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2207940 FESTO Servomotor 5255429 EMMT-AS-80-S-HS-RS 1.76 A 5.4 A

Omschrijving

Dynamische, borstelloze, permanent bekrachtigde synchrone servomotor
Extreem gering grendelmoment - ondersteunt hoge gelijkloop, ook bij lage toerentallen
Digitaal absoluut meetsysteem selecteerbaar: single-turn, multiturn, batterijloos
Eenvoudige aansluittechniek (OCP: One cable plug) - hybride kabel: motor- en aansluitkabel voor voeding en encoder in één
Aansluitstekker op de motor, richtbaar
Koppel geoptimaliseerd
Toerental geoptimaliseerd
Beschermingsklassen: IP40 (motoras), IP67 (motorbehuizing met aansluittechniek), IP65 (motoras met radiale asafdichtring van PTFE)
Motortemperatuuroverdracht: digitaal via EnDat 2.2, motorbeveiliging via CMMT-AS
Optioneel: rem, as met spie, motoras met radiale asafdichtring.
