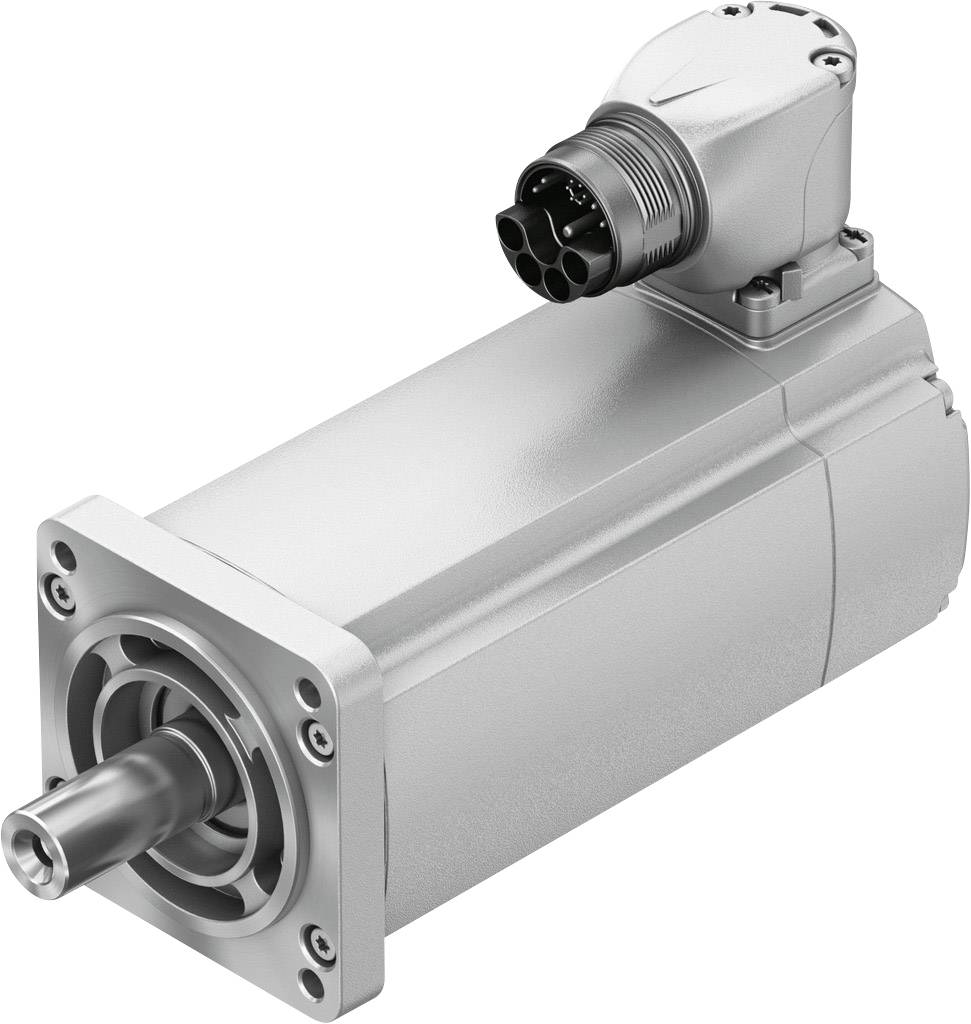

FESTO Servomotor 5242206 EMMT-AS-60-M-LS-RSB 2.2 A
EAN:
Fabrikantnummer:
Artikelnummer:
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 979,34 / Stuk)
€ 979,34
excl. btw
& Gratis verzending*
Incl. 14 dagen retourrecht (30 dagen met)
Highlights & Details
Technische specificaties
- Opslagtemperatuur: -20 tot +70 °C
- Relatieve luchtvochtigheid: 0 - 90 %
- Opmerking over de omgevingstemperatuur: tot 80 °C met derating -1,5%/°C
- Maximale opstelhoogte: 4.000 m
- Opmerking over de maximale opstelhoogte: vanaf 1000 m alleen met derating van -1 % per 100 m.
- Maximale wikkelingstemperatuur: 155 °C
- Bedrijfstype conform EN 60034-1: s1
- Temperatuurbewaking: digitale motortemperatuuroverdracht via EnDat 2.2
- Motormodel conform EN 60034-7: IM B5, IM V1, IM V3
- Inbouwpositie: willekeurig
- Opmerking over de beschermingsklasse: IP40 motoras zonder RWDR, IP65 motoras met RWDR, IP67 voor motorbehuizing inclusief aansluitmethode
- Draainauwkeurigheid, coaxialiteit, vlakloop conform DIN SPEC 42955: N
- Balanceerklasse: G 2.5
- Koppelrimpel: 1% van het piekmoment
- Levensduur lager bij nominale omstandigheden: 20.000 uur
- Interfacecode Motor Out: 60P
- Elektrische aansluiting 1, aansluitmethode: hybride stekker
- Elektrische aansluiting 1, aansluittechniek: M23 x 1
- Elektrische aansluiting 1, aantal polen/aders: 15
- Verontreinigingsgraad: 2
- Corrosiebestendigheidsklasse KBK: 0 - geen corrosiebelasting
- Wikkelingsschakeltype: ster inwendig
- Aantal poolparen: 5
- Stilstandsdraaimoment: 1.15 Nm
- Piekmoment: 3.4 Nm
- Maximaal toerental: 6800 1/min
- Maximaal mechanisch toerental: 16.000 1/min
- Continue houdstroom: 2.5 A
- Piekstroom: 11 A
- Motorconstante: 0.45 Nm/A
- Stilstandsdraaimomentconstante: 0.53 Nm/A
- Spanningsconstante fase-fase: 32 mVmin
- Wikkelingsweerstand fase-fase: 4,85 ohm
- Wikkelingsinductiviteit fase-fase: 11 mH
- Wikkeling langsinductiviteit Ld (fase): 7 mH
- Wikkeling dwarsinductiviteit Lq (fase): 8,2 mH
- Elektrische tijdconstante: 2,7 ms
- Thermische tijdconstante: 42 min
- Thermische weerstand: 1.3 K/W
- Meetflens: 250 x 250 x 15 mm, staal
- Totaal uitgaand traagheidsmoment: 0,373 kgcm²
- Toegelaten axiale asbelasting: 70 N
- Toegelaten radiale asbelasting: 350 N
- Rotorsensor: encoder absoluut single turn
- Rotorsensor aanduiding van de fabrikant: ECI 1118
- Rotorsensor absoluut detecteerbare omwentelingen: 1
- Rotorpositiesensor interface: EnDat 22
- Rotorsensor meetprincipe: inductief
- Rotorpositiesensor bedrijfsspanning DC: 5 V
- Rotorsensor bedrijfsspanningsbereik: 3,6 V/DC-14 V/DC
- Rotorsensor positiewaarden per omwenteling: 262.144
- Rotorsensor resolutie: 18 bit
- Rotorpositiesensor systeemnauwkeurigheid hoekmeting: -120 - 120 arcsec
- Houdmoment rem: 2,5 Nm
- Bedrijfsspanning DC-rem: 24 V
- Stroomverbruik rem: 0,46 A
- Ventilatiestroom rem: 0,33 A
- Houdstroom rem: 0,33 A
- Stroomverbruik rem: 11 W
- Spoelweerstand rem: 52,4 ohm
- Spoelinductiviteit rem: 700 mH
- Uitschakeltijd rem: 35 ms
- Sluittijd rem: 10 ms
- Reactievertraging DC-rem: 2 ms
- Maximaal stationair toerental rem: 10.000 1/min
- Maximale wrijving rem: 5600 J
- Massatraagheidsmoment rem: 0,074 kgcm²
- Fabrikantnr.
5242206
- Type
EMMT-AS-60-M-LS-RSB
IP40
- Nominale stroom
2.2 A
- Nominale spanning
325 V
- Nominaal vermogen
310 W
- Toerental
3000 omw/min
- Nominaal draaimoment
1 Nm
- Aantal polen
15
- Max. omgevingstemperatuur
+40 °C
- Min. omgevingstemperatuur
-15 °C
- Gewicht
1850 g
- UKCA
Ja
- Soortnaam
Servomotor
Documenten en downloads
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2207833 FESTO Servomotor 5242206 EMMT-AS-60-M-LS-RSB 2.2 A
Omschrijving
Dynamische, borstelloze, permanent bekrachtigde synchrone servomotor
Extreem gering grendelmoment - ondersteunt hoge gelijkloop, ook bij lage toerentallen
Digitaal absoluut meetsysteem selecteerbaar: single-turn, multiturn, batterijloos
Eenvoudige aansluittechniek (OCP: One cable plug) - hybride kabel: motor- en aansluitkabel voor voeding en encoder in één
Aansluitstekker op de motor, richtbaar
Koppel geoptimaliseerd
Toerental geoptimaliseerd
Beschermingsklassen: IP40 (motoras), IP67 (motorbehuizing met aansluittechniek), IP65 (motoras met radiale asafdichtring van PTFE)
Motortemperatuuroverdracht: digitaal via EnDat 2.2, motorbeveiliging via CMMT-AS
Optioneel: rem, as met spie, motoras met radiale asafdichtring.
Extreem gering grendelmoment - ondersteunt hoge gelijkloop, ook bij lage toerentallen
Digitaal absoluut meetsysteem selecteerbaar: single-turn, multiturn, batterijloos
Eenvoudige aansluittechniek (OCP: One cable plug) - hybride kabel: motor- en aansluitkabel voor voeding en encoder in één
Aansluitstekker op de motor, richtbaar
Koppel geoptimaliseerd
Toerental geoptimaliseerd
Beschermingsklassen: IP40 (motoras), IP67 (motorbehuizing met aansluittechniek), IP65 (motoras met radiale asafdichtring van PTFE)
Motortemperatuuroverdracht: digitaal via EnDat 2.2, motorbeveiliging via CMMT-AS
Optioneel: rem, as met spie, motoras met radiale asafdichtring.
