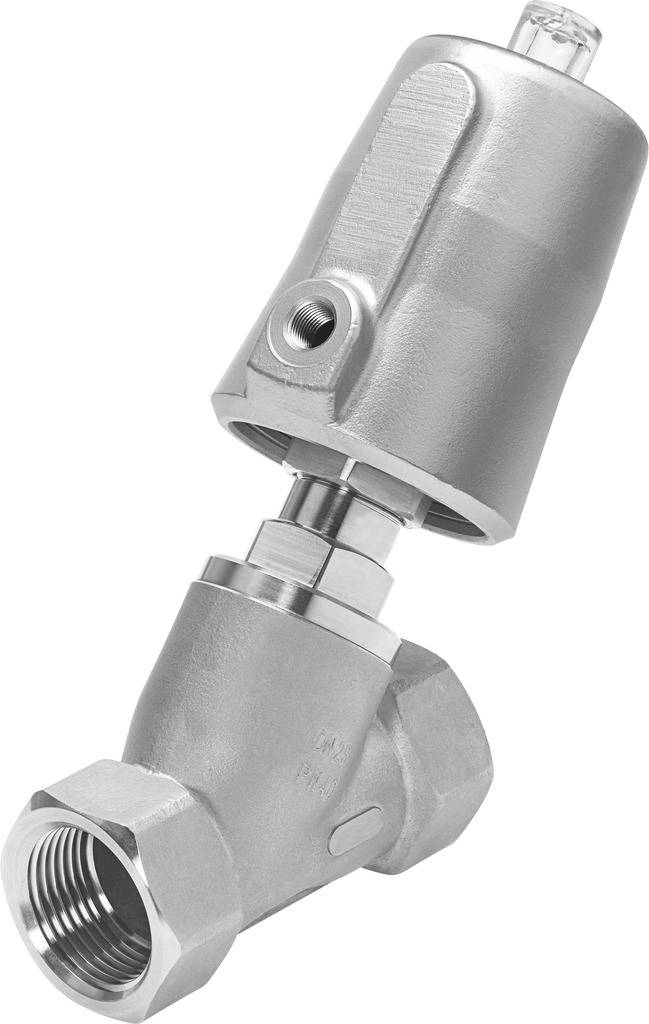

FESTO Schuin ventiel 1002519 VZXF-L-M22C-M-B-G114-310-M1-V4V4T-50-7 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 420,66 / Stuk)
€ 420,66
excl. btw
& Gratis verzending*
Inclusief 14 dagen retourrecht
Highlights & Details
Schuin ventiel VZXF-L-M22C-M-B-G114-310-M1-V4V4T-50-7
Technische specificaties
- Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
- Type
VZXF-L-M22C-M-B-G114-310-M1-V4V4T-50-7
- Soortnaam
Schuin ventiel
- Aansluiting
G 1 1/4
- Operationele druk (max.)
10 bar
- Bedrijfstemperatuurbereik
-10 tot +60 °C
- Min. bedrijfstemperatuur
-10 °C
- Max. bedrijfstemperatuur
+60 °C
- Uitvoering
Schuine klepafsluiter VZXF-L-M22C-M-B-G114-310-M1-V4V4T-50-7 constructieve opbouw = klepafsluiter met veerretour, bedieningswijze = pneumatisch, afdichtingsprincipe = zacht, inbouwpositie = willekeurig, bevestigingswijze = leidinginbouw
- Fabrikantnr.
1002519
- Werkingsdruk (min.)
6 bar
- Functie
2/2 gesloten monostabiel
- Medium
Gasvormige media
- Wijze van werking
Rustpositie door veerkracht gesloten
Documenten en downloads
Datablad
Datablad 1944818 FESTO Schuin ventiel 1002519 VZXF-L-M22C-M-B-G114-310-M1-V4V4T-50-7 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 1944818 FESTO Schuin ventiel 1002519 VZXF-L-M22C-M-B-G114-310-M1-V4V4T-50-7 1 stuk(s)
Omschrijving
Schuinezittingsventielen zijn extern gestuurde ventielen. Deze ventielen worden via een directe toevoer van perslucht aangestuurd. Daarbij wordt de zitting van het procesventiel via een pneumatische aandrijving opgetild. In rustpositie wordt het ventiel door middel van een veer gesloten. Als de aandrijving onder werkdruk wordt gebracht, heft deze de stuurzuiger en tegelijkertijd ook de ventielschotel op – het ventiel opent. De klepzitting is ten opzichte van de mediumstroom ca. 50° gekanteld. De doorstroomrichting wordt bepaald door de uitvoering van het ventiel. Schuinezittingsventielen worden in toepassingen gebruikt waarin een absolute zuiverheid van het medium niet kan worden gegarandeerd, zeer viskeuze media worden aangestuurd of in stoomtoepassingen.· Schuinezittingsventielen zijn eenvoudig en robuust en daarom vrijwel geschikt voor alle media tot een viscositeit van 600 mm²/s
· Schuinezittingsventielen sturen geschikte gasvormige en vloeibare media in starre buisleidingsystemen zonder drukverschil
· Geen drukverschil tussen ingang en uitgang nodig
· Geringe stromingsweerstand
· Ongevoelig voor stoom of licht vervuilde media
· Lange levensduur
· Onderhoudsarm
· Vanwege de constructie hebben de ventielen een hoge chemische en thermische bestendigheid
· De NC-functie garandeert bij drukverlies in het regelcircuit dat het ventiel wordt gesloten
· Er zijn verschillend ontworpen schuinezittingsventielen verkrijgbaar met betrekking tot de mediadruk
· Er zijn twee versies verkrijgbaar:
mediastroom sluitend wordt voor gasvormige media gebruikt. Tegen de mediastroom sluitend wordt gebruikt voor vloeibare media
· Schuinezittingsventielen sturen geschikte gasvormige en vloeibare media in starre buisleidingsystemen zonder drukverschil
· Geen drukverschil tussen ingang en uitgang nodig
· Geringe stromingsweerstand
· Ongevoelig voor stoom of licht vervuilde media
· Lange levensduur
· Onderhoudsarm
· Vanwege de constructie hebben de ventielen een hoge chemische en thermische bestendigheid
· De NC-functie garandeert bij drukverlies in het regelcircuit dat het ventiel wordt gesloten
· Er zijn verschillend ontworpen schuinezittingsventielen verkrijgbaar met betrekking tot de mediadruk
· Er zijn twee versies verkrijgbaar:
mediastroom sluitend wordt voor gasvormige media gebruikt. Tegen de mediastroom sluitend wordt gebruikt voor vloeibare media
Opmerkingen
De kv-waarde geeft de waterdoorvoer van een ventiel in liters per minuut bij een druk van bijna 1 bar en een watertemperatuur in een bereik van +5 tot +30 °C aan. De Qnn-waarde is de maataanduiding voor gassen in liters per minuut weergegeven.
