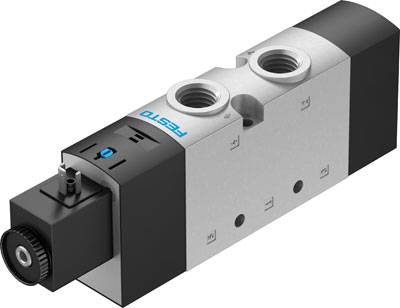

FESTO Magneetventiel 8036688 VUVS-LT30-M52-MD-G38-F8-1C1 G 3/8 Nominale breedte 8.1 mm 5/2- of 3/2-weg 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 103,30 / Stuk)
€ 103,30
excl. btw
& Gratis verzending*
Incl. 14 dagen retourrecht (30 dagen met)
Technische specificaties
- Ontluchtingsfunctie: smoorbaar
- Aansluiting ademhalingsopening: Niet vast
- Aansluiting stuurlucht 84: M5
- B-waarde: 0.3
- Soort bevestiging: Met doorgaande boring - naar keuze: - Op aansluitstrip
- Bedieningswijze: elektrisch
- Werkdruk: 2.5 - 10 bar
- Werkdruk MPa: 0.25 - 1 MPa
- Bedrijfsmedium: perslucht conform ISO 8573-1:2010 [7:4:4]
- C-waarde: 9.9 L/bar
- Afdichtingsprincipe: zacht
- Inbouwpositie: willekeurig
- Inschakelduur: 1
- Elektrische aansluiting: Aansluitschema vorm C conform en 175301-803 - conform en 175301-803
- Handmatige hulpbediening: Vast - vast
- Opmerking over het bedrijfs- en besturingsmedium: geoliede werking mogelijk (bij verder gebruik nodig)
- Constructieve opbouw: schotelzitting
- Corrosiebestendigheidsklasse KBK: 2 - matige corrosiebelasting
- Max. Negatieve puls bij 1 signaal: 3600 µs
- Max. Positieve puls bij 0 signaal: 2000 µs
- Mediumtemperatuur: -10 - 60 °C.
- Nominale breedte: 8.1 mm
- Normaal nominaal debiet: 1800 l/min
- Pneumatische aansluiting 1: G3/8
- Pneumatische aansluiting 2: G3/8
- Pneumatische aansluiting 3: G3/8
- Pneumatische aansluiting 4: G3/8
- Pneumatische aansluiting 5: G3/8
- Productgewicht: 486 g
- Resettype: mechanische veer
- Schakeltijd uit: 26 ms
- Schakeltijd aan: 17 ms
- Schokbestendigheid: schoktest met scherptegraad 2 conform FN 942017-5 en EN 60068-2-27
- Beschermingsklasse: IP65 - met stopcontact - conform IEC 60529
- Trillingsbestendigheid: transportgebruikstest met scherptegraad 2 conform FN 942017-4 en EN 60068-2-6
- Spoeleigenschappen: 24 V/DC: 3,3 W
- Type bediening: Voorgeregeld
- Voeding stuurlucht: Intern
- Stuurmedium: Perslucht volgens ISO 8573-1:2010 [7:4:4]
- Stromingsrichting: niet omkeerbaar
- Overdekking: Negatieve overdekking
- Omgevingstemperatuur: -10 tot 60 °C
- Ventielfunctie: 5/2 monostabiel
- Ventielgrootte: 31 mm
- Materiaal afdichtingen: HNBR - NBR - TPE-u(PU)
- Materiaal behuizing: Spuitgietaluminium, gelakt
- Materiaal zuigerschuif: POM
- Materiaal schroeven: Staal, verzinkt
- Materiaalinformatie: conform RoHS
- Toegestane spanningsschommelingen: +/- 10%
- Goedkeuring: c UL us - Recognized (OL)
- Soortnaam
Magneetventiel
- Operationele druk (max.)
10 bar
- Materiaal (behuizing)
Aluminium spuitgietwerk
- Aansluiting
G 3/8
- Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
- Bedrijfstemperatuurbereik
-10 °C (min)
- Temperatuurbereik van het medium
-10 tot +60 °C
- Fabrikantnr.
8036688
- Werkingsdruk (min.)
2.5 bar
- Min. bedrijfstemperatuur
-10 °C
- Bediening
elektrisch
- Afdichtmateriaal
HNBR
NBR
TPE-U(PU)
- Max. doorstroomhoeveelheid
1800 l/min
- Functie
Smoorbaar
- Gewicht
486 g
- Max. medium temperatuur
+60 °C
- Min. medium temperatuur
-10 °C
- Medium
Perslucht
- Nominale breedte
8.1 mm
- Bijzonderheden
Elektrische bediening
- QNn-waarde
1800 l/min
IP65
- Max. omgevingstemperatuur
+60 °C
- Min. omgevingstemperatuur
-10 °C
- Wijze van werking
5/2- of 3/2-weg
- UKCA
n.v.t.
Documenten en downloads
Datablad
Datablad 2800701 FESTO Magneetventiel 8036688 VUVS-LT30-M52-MD-G38-F8-1C1 G 3/8 Nominale breedte 8.1 mm 5/2- of 3/2-weg 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2800701 FESTO Magneetventiel 8036688 VUVS-LT30-M52-MD-G38-F8-1C1 G 3/8 Nominale breedte 8.1 mm 5/2- of 3/2-weg 1 stuk(s)
Omschrijving
Magneetventiel VUVS-LT30-M52-MD-G38-F8-1C1 ventielfunctie=5/2 monostabiel, bedieningswijze=elektrisch, klepgrootte=31 mm, normale nominale stroom=1800 L/min, werkdruk MPa=0,25 - 1 MPa
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
Opmerkingen
De kv-waarde geeft de waterstroom door een ventiel in liter per minuut bij een druk van ongeveer 1 bar en een watertemperatuur van 5 tot 30 ºC weer. De QNn-waarde is de maat van het gas in liter per minuut.
