FESTO Magneetventiel 546770 VSVA-B-D52-H-A2-1R5L Nominale breedte 5 mm 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 177,68 / Stuk)
€ 177,68
excl. btw
& Gratis verzending*
Inclusief 14 dagen retourrecht
Highlights & Details

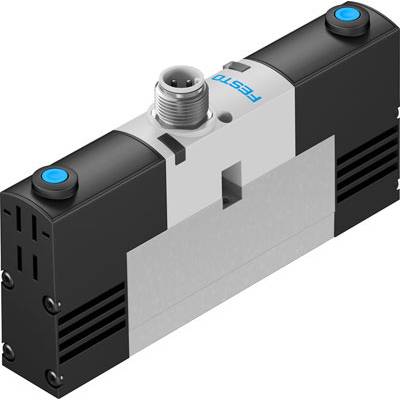

Magneetventiel VSVA-B-D52-H-A2-1R5L
Technische specificaties
- Elektrische aansluiting: centrale stekker, ronde bouwvorm, M12x1, 3-polig
- Soortnaam
Magneetventiel
- Operationele druk (max.)
8 bar
- Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
- Temperatuurbereik van het medium
-5 tot 50 °C
- Fabrikantnr.
546770
- Uitvoering
Normaal nominaal debiet: 550 l/min
- Werkingsdruk (min.)
3 bar
- Functie
5/2 bistabiel-dominerend
- Gewicht
140 g
- Max. medium temperatuur
50 °C
- Min. medium temperatuur
-5 °C
- Medium
Perslucht
- Nominale breedte
5 mm
- Breedte
18 mm
IP65
- Max. omgevingstemperatuur
50 °C
- Min. omgevingstemperatuur
-5 °C
Documenten en downloads
Datablad
Datablad 1941740 FESTO Magneetventiel 546770 VSVA-B-D52-H-A2-1R5L Nominale breedte 5 mm 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 1941740 FESTO Magneetventiel 546770 VSVA-B-D52-H-A2-1R5L Nominale breedte 5 mm 1 stuk(s)
Informatie
Informatie 1941740 FESTO Magneetventiel 546770 VSVA-B-D52-H-A2-1R5L Nominale breedte 5 mm 1 stuk(s)
Omschrijving
VSVA – vele integratiemogelijkheden
Standaard. Maar flexibel, voor maximale functionaliteit en systeemintegratie. Mix van ventielen via directe ventielaansluiting op de PLC, complete installatieoplossing op ventielbatterij of ventieleiland met de hoogste doorstroming - alles is mogelijk met de ventielen VSVA. En dat voor een voordelige prijs. Alle ventielen zijn ook als pneumatisch bediende ventielen beschikbaar en kunnen tot aan het ventieleiland VTSA, het grote
zusje van VSVA, worden uitgebouwd.
Integratie met een hoofdletter I
De robuuste ventielen maken pneumatische functie-integratie mogelijk door verticale doorverbinding met componenten zoals regelaars, smoorplaten en een drukafsluitplaat. Voor handmatige drukregeling inclusief manometer. Nieuw is de centrale M12-stekker.
Andere varianten:
5-pins stekkeraansluiting voor de maten 26 mm (01) en 18 mm (02) en de installatieaansluitingen M8 en M12.
Omkeermodus: snellere cycli, langere levensduur
Omkeerbare regelaars bieden echte voordelen: 50% meer luchtafvoer, kortere cyclustijden en twee soorten druk gelijktijdig op één ventiel. De druk kan onafhankelijk van de schakelstand van het ventiel worden ingesteld en afgelezen – dat zorgt voor een langere levensduur. Grote, snel gedimensioneerde luchtdoorsneden voor optimaal gelijktijdig schakelen.
Standaard. Maar flexibel, voor maximale functionaliteit en systeemintegratie. Mix van ventielen via directe ventielaansluiting op de PLC, complete installatieoplossing op ventielbatterij of ventieleiland met de hoogste doorstroming - alles is mogelijk met de ventielen VSVA. En dat voor een voordelige prijs. Alle ventielen zijn ook als pneumatisch bediende ventielen beschikbaar en kunnen tot aan het ventieleiland VTSA, het grote
zusje van VSVA, worden uitgebouwd.
Integratie met een hoofdletter I
De robuuste ventielen maken pneumatische functie-integratie mogelijk door verticale doorverbinding met componenten zoals regelaars, smoorplaten en een drukafsluitplaat. Voor handmatige drukregeling inclusief manometer. Nieuw is de centrale M12-stekker.
Andere varianten:
5-pins stekkeraansluiting voor de maten 26 mm (01) en 18 mm (02) en de installatieaansluitingen M8 en M12.
Omkeermodus: snellere cycli, langere levensduur
Omkeerbare regelaars bieden echte voordelen: 50% meer luchtafvoer, kortere cyclustijden en twee soorten druk gelijktijdig op één ventiel. De druk kan onafhankelijk van de schakelstand van het ventiel worden ingesteld en afgelezen – dat zorgt voor een langere levensduur. Grote, snel gedimensioneerde luchtdoorsneden voor optimaal gelijktijdig schakelen.
Opmerkingen
De kv-waarde geeft de waterstroom door een ventiel in liter per minuut bij een druk van ongeveer 1 bar en een watertemperatuur van 5 tot 30 ºC weer. De QNn-waarde is de maat van het gas in liter per minuut.
