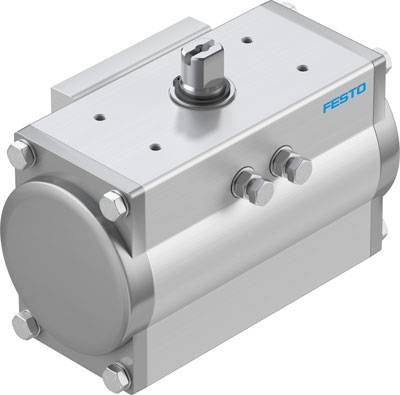

FESTO Draaiaandrijving 8065336 DFPD-40-RP-180-RD-F0507 Materiaal (behuizing): Aluminium kneedlegering 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 194,21 / Stuk)
€ 194,21
excl. btw
& Gratis verzending*
Inclusief 14 dagen retourrecht
Technische specificaties
- Aansluiting voor positioneringsregelaar en positioneringsmelder voldoet aan norm: VDI/VDE 3845 maat AA 1
- ATEX categorie gas: II 2G
- ATEX categorie stof: II 2D
- Maat stelaandrijving: 40
- Werkdruk: 29 - 116 psi
- Werkdruk MPa: 0.2 - 0.8 MPa
- Bedrijfsmedium: perslucht conform ISO 8573-1:2010 [7:4:4]
- Koppel bij nominale werkdruk en 0° zwenkhoek: 38.3 Nm
- Koppel bij nominale werkdruk en 90° zwenkhoek: 38.3 Nm
- Inbouwpositie: willekeurig
- Ex-omgevingstemperatuur: -20°C <= ta = <+80°C.
- Ex-ontstekingsbeveiliging gas: Ex h IIC T4 GB X.
- Ex-ontstekingswijze stof: Ex h IIIC T105 °C dB X
- Flensboorpatroon: F0507
- Werking: Dubbelwerkend
- Aanwijzing voor het bedrijfs- en besturingsmedium: Geoliede werking mogelijk (tijdens verdere werking vereist) - drukdauwpunt 10 °C onder omgevings- of mediumtemperatuur
- Opmerking over het koppel: Het bedrijfskoppel van de aandrijving mag niet hoger zijn dan het in ISO 5211 gespecificeerde maximaal toelaatbare koppel, gerelateerd aan de grootte van de bevestigingsflens en de koppeling.
- Component geschikt voor veiligheidsfuncties: Veiligheidscomponent
- Constructieve opbouw: tandstang/rondsel
- Corrosiebestendigheidsklasse KBK: 2 - matige corrosiebelasting
- Opslagtemperatuur: -20 tot 60 °C
- Luchtverbruik bij 0,6 MPa 6 bar, 87 psi per cyclus 0° nominale zwenkhoek 0°: 5.2 l.
- Maritieme classificatie = zie certificaat
- Mean Time to Failure dangerous MTTFd: 1126 jaar
- Nominale werkdruk: 5.5 bar
- Nominale werkdruk psi: 79.75 psi
- Norm aansluiting op de koppeling: ISO 5211
- PFD Probability of Failure on Demand: 0.00142
- Pneumatische aansluiting: G1/8
- Productgewicht: 2608 g
- Safety Integrity Level SIL: Product kan worden gebruikt in SRP/CS tot SIL 2 Low Demand - tot SIL 1 high demand mode - tot SIL 3 in redundante architectuur
- Sluitrichting: Rechtssluitend
- Zwenkhoek: 180 g.
- Veiligheidsfunctie: Uitgang Werkslag in gedefinieerde tijd
- UKCA-tekens zie conformiteitsverklaring: Conform UK EX-voorschriften
- Omgevingstemperatuur: -20 - 80 °C.
- Ventilanaansluiting voldoet aan norm: VDI/VDE 3845 (NAMUR)
- Verstelbereik eindpositie bij 0°: -5 - 5 g.
- Verstelbereik eindpositie bij nominale zwenkhoek: -5 - 5 g.
- Asaansluiting: T14
- Asaansluiting diepte: 16 mm
- Materiaal aansluitplaat: Aluminium kneedlegering, geanodiseerd
- Materiaal deksel: Spuitgietaluminium, gecoat
- Materiaal afdichtingen: NBR
- Materiaal behuizing: aluminium kneedlegering, geanodiseerd
- Materiaal zuiger: Spuitgietaluminium
- Materiaal magazijn: POM
- Materiaal nok: Hooggelegeerd staal roestvrij
- Materiaal schroeven: Hooggelegeerd staal roestvrij
- Materiaal as: Staal, vernikkeld
- Materiaalinformatie: conform RoHS
- Instantie die het certificaat afgeeft: DNVGL TAP00001CE - TÜV Rheinland 968/V 1106.00/19
- Gecertificeerd voor veiligheidsfunctie conform ISO 13849 en IEC 61508 SIL: Product kan worden gebruikt in SRP/CS tot SIL 2 Low Demand - tot SIL 1 high demand mode - tot SIL 3 in redundante architectuur
- Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
- Soortnaam
Draaiaandrijving
- Operationele druk (max.)
8 bar
- Min. temperatuur apparaat
-20 °C
- Max. temperatuur apparaat
80 °C
- Fabrikantnr.
8065336
- Gewicht
2608 g
- Bouwgrootte
40
- Werkingsdruk (min.)
2 bar
- Aandrijving
Perslucht conform ISO 8573-1:2010 [7:-:-]
- Afdichtmateriaal
NBR
- Persluchtaansluiting
G1/8"
- Materiaal (behuizing)
Aluminium kneedlegering
- Zuigerstang - materiaal
Aluminium spuitgietwerk
- Materiaal
Aluminium kneedlegering
- Max. omgevingstemperatuur
+80 °C
- Min. omgevingstemperatuur
-20 °C
- Wijze van werking
Dubbelwerkend
Documenten en downloads
Datablad
Datablad 2800029 FESTO Draaiaandrijving 8065336 DFPD-40-RP-180-RD-F0507 Materiaal (behuizing): Aluminium kneedlegering 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2800029 FESTO Draaiaandrijving 8065336 DFPD-40-RP-180-RD-F0507 Materiaal (behuizing): Aluminium kneedlegering 1 stuk(s)
Omschrijving
Zwenkaandrijving DFPD-40-RP-180-RD-F0507 dubbelwerkend, constructieve opbouw tandheugel-rondsel, aansluitbeeld conform NAMUR VDI/VDE 3845 voor de montage van magneetkleppen, positieterugmelders en instelregelaars, aansluiting voor montage aan het apparaat ISO 5211. Bouwgrootte stelaandrijving = 40, flensboorbeeld = F0507, zwenkhoek = 180 graden, verstelbereik eindpositie bij 0°=-5 - 5 graden, verstelbereik eindpositie bij nominale zwenkhoek = -5 - 5 graden
