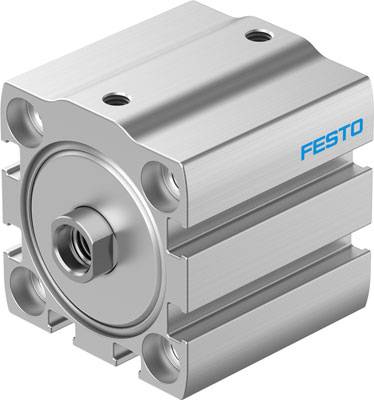

Afbeelding vergelijkbaar

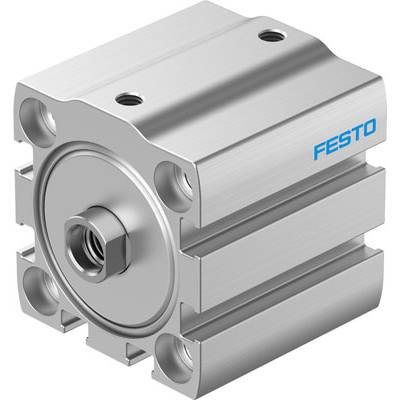

Afbeelding vergelijkbaar
FESTO 8142846 ADN-S-32-5-I-P-A-F1A Compacte cilinder Materiaal (behuizing): Aluminium kneedlegering Slaglengte: 5 mm 1 s
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 62,80 / Stuk)
€ 62,80
excl. btw
& Gratis verzending met
Incl. 14 dagen retourrecht (30 dagen met)
Technische specificaties
- Botsenergie in de eindposities: 0.4 J
- Soort bevestiging: Met doorgaande boring - met binnendraad
- Werkdruk: 8.7 - 145 psi
- Werkdruk MPa: 0.06 - 1 MPa
- Bedrijfsmedium: perslucht conform ISO 8573-1:2010 [7:4:4]
- Bewegende massa bij een slag van 0 mm: 37 g.
- Demping: P: elastische dempingsringen en -platen aan beide zijden
- Inbouwpositie: willekeurig
- Werking: Dubbelwerkend
- Gewichtstoeslag per 10 mm slag: 36 g.
- Basisgewicht bij 0 mm slag: 117 g.
- Opmerking over het bedrijfs- en besturingsmedium: geoliede werking mogelijk (bij verder gebruik nodig)
- Slag: 5 mm
- Diameter zuiger: 32 mm
- Uiteinde van de zuigerstang: Binnendraad
- Constructieve opbouw: Zuiger - zuigerstang
- Corrosiebestendigheidsklasse KBK: 2 - matige corrosiebelasting
- Pneumatische aansluiting: M5
- Positieherkenning: Voor naderingsschakelaar
- Theoretische kracht bij 0,6 MPa 6 bar, 87 psi, retour: 415 N
- Theoretische kracht bij 0,6 MPa 6 bar, 87 psi, vooruit: 483 N
- Omgevingstemperatuur: 0 tot +60 °C
- Varianten: Enkelzijdige zuigerstang - aanbevolen voor productie-installaties voor de productie van Li-ion-accu's
- Materiaal deksel: Aluminium kneedlegering, geanodiseerd
- Materiaal dynamische afdichtingen: NBR - TPE-u(PU)
- Materiaal behuizing: aluminium kneedlegering, geanodiseerd
- Materiaal zuigerstang: Hooggelegeerd staal roestvrij
- Materiaalinformatie: conform RoHS
- Supplement bewegende massa per slag van 10 mm: 9 g.
- Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
- Soortnaam
Compacte cilinder
- Slaglengte
5 mm
- Min. werkdruk
60000 Pa
- Operationele druk (max.)
1000000 Pa
- Diameter
32 mm
- Min. temperatuur apparaat
0 °C
- Max. temperatuur apparaat
60 °C
- Fabrikantnr.
8142846
- Uitvoering
Zuiger - zuigerstang
- Gewicht
117 g
- Bouwgrootte
32
- Aandrijving
Perslucht
- Afdichtmateriaal
NBR
- Persluchtaansluiting
M5
- Materiaal (behuizing)
Aluminium kneedlegering
- Diameter zuiger
32 mm
- Zuigerstang - materiaal
RVS
- Kracht (max.)
483 N
- Materiaal
Aluminium kneedlegering
- Medium
Perslucht
- Max. omgevingstemperatuur
+60 °C
- Min. omgevingstemperatuur
0 °C
- Wijze van werking
Dubbelwerkend
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 2801068 FESTO 8142846 ADN-S-32-5-I-P-A-F1A Compacte cilinder Materiaal (behuizing): Aluminium kneedlegering Slaglengte: 5 mm 1 s
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2801068 FESTO 8142846 ADN-S-32-5-I-P-A-F1A Compacte cilinder Materiaal (behuizing): Aluminium kneedlegering Slaglengte: 5 mm 1 s
Omschrijving
Kompascilinder ADN-S-32-5-I-P-A-F1A slag = 5 mm, zuigerdiameter = 32 mm, demping=P: Elastische dempingsringen/-platen aan beide zijden, inbouwpositie = willekeurig, werking = dubbelwerkend
