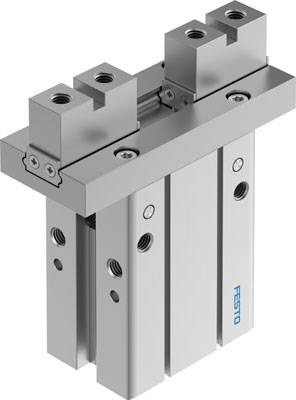

FESTO 8116902 DHPC-40-A-NO-S-2 Parallelle grijper Materiaal (behuizing): Aluminium 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 590,91 / Stuk)
€ 590,91
excl. btw
& Gratis verzending*
Incl. 14 dagen retourrecht (30 dagen met)
Technische specificaties
- Aantal grijpklauwen: 2
- Maat: 40
- Soort bevestiging: Op montageframe - met doorgaande boring en paspen - met binnendraad en paspen - naar keuze: - Directe bevestiging via doorgaande boring - directe bevestiging via schroefdraad
- Werkdruk: 36.25 - 116 psi
- Werkdruk MPa: 0.25 - 0.8 MPa
- Bedrijfsmedium: perslucht conform ISO 8573-1:2010 [7:4:4]
- Inbouwpositie: willekeurig
- Werking: Eenvoudig - open
- Geleiding: Kogelgeleiding
- Totale tastkracht bij 0,6 MPa 6 bar, sluit 87 psi: 675 N
- Grijperfunctie: Parallel
- Grijpkracht per grijper bij 0,6 MPa 6 bar, sluit 87 psi: 337.5 N
- Opmerking over het bedrijfs- en besturingsmedium: geoliede werking mogelijk (bij verder gebruik nodig)
- Slag per grijper: 15 mm
- Constructieve opbouw: Hendel - gedwongen verplaatsing - aansluitrichting zijkant - vlakke bevestigingswijze voor grijpvinger
- Corrosiebestendigheidsklasse KBK: 0 - geen corrosiebelasting
- CONFORM LABS: VDMA24364-B2-L.
- Max. Massa per externe grijpvinger: 1100 g.
- Max. Moment op de grijper Mx statisch: 2.3 Nm
- Max. Moment op de grijper My statisch: 4.5 Nm
- Max. Moment op de grijper MZ statisch: 2.3 Nm
- Massatraagheidsmoment: 16.27 kgcm2
- Max. Werkfrequentie grijper: 1 Hz
- Max. Omruilnauwkeurigheid: 0.2 mm
- Max. Grijpbaanspeling SZ: 0 mm
- Max. Grijphoekspel ax,ay: 0 gr
- Max. Kracht op de grijper Fz statisch: 245 N
- Min. Openingstijd bij 0,6 MPa 6 bar, 87 psi: 300 ms
- Min. Sluittijd bij 0,6 MPa 6 bar, 87 psi: 67 ms
- Pneumatische aansluiting: M5
- Positieherkenning: Voor naderingsschakelaar
- Productgewicht: 1560 g
- Rotatiesymmetrie: <= 0,2 mm
- Omgevingstemperatuur: -10 tot 60 °C
- Materiaal behuizing: Aluminium, geanodiseerd
- Materiaal grijper: Hooggelegeerd staal roestvrij
- Materiaalinformatie = (* koper- en PTFE-vrij, * RoHS-conform)
- Herhalingsnauwkeurigheid grijper: <= 0,02 mm
- Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
- Soortnaam
Parallelle grijper
- Materiaal (behuizing)
Aluminium
- Aansluiting
M5
- Fabrikantnr.
8116902
- Nauwkeurigheid (+/-)
0.02 mm
- Gewicht
1560 g
- Temperatuurbereik van het medium
-10 tot +60 °C
- Max. medium temperatuur
+60 °C
- Min. medium temperatuur
-10 °C
- Medium
Perslucht conform ISO 8573-1:2010 [1:4:1]
- Max. omgevingstemperatuur
60 °C
- Min. omgevingstemperatuur
-10 °C
- Wijze van werking
Enkelwerkend
- UKCA
n.v.t.
Documenten en downloads
Datablad
Datablad 2802325 FESTO 8116902 DHPC-40-A-NO-S-2 Parallelle grijper Materiaal (behuizing): Aluminium 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2802325 FESTO 8116902 DHPC-40-A-NO-S-2 Parallelle grijper Materiaal (behuizing): Aluminium 1 stuk(s)
Omschrijving
Parallelle grijper DHPC-40-A-NO-S-2 maat = 40, slag per grijpbek = 15 mm, max. Uitwisselnauwkeurigheid = 0,2 mm, max. Grijfhoekspeling ax,ay=0 deg, max. Grijfbek-speling SZ=0 mm
