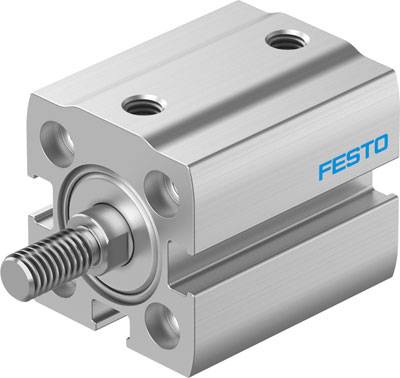

FESTO 8091674 ADN-S-16-20-A-P-A Compacte cilinder Materiaal (behuizing): Aluminium kneedlegering Slaglengte: 20 mm 1 stu
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 44,62 / Stuk)
€ 44,62
excl. btw
& Gratis verzending met
Incl. 14 dagen retourrecht (30 dagen met)
Technische specificaties
- Botsenergie in de eindposities: 0.15 J
- Soort bevestiging: Met doorgaande boring - met binnendraad - met accessoires - naar keuze:
- Werkdruk: 1 - 10 bar
- Werkdruk MPa: 0.1 - 1 MPa
- Bedrijfsmedium: perslucht conform ISO 8573-1:2010 [7:4:4]
- Bewegende massa bij een slag van 0 mm: 11 g.
- Demping: P: elastische dempingsringen en -platen aan beide zijden
- Inbouwpositie: willekeurig
- Werking: Dubbelwerkend
- Gewichtstoeslag per 10 mm slag: 18 g.
- Basisgewicht bij 0 mm slag: 42 g.
- Opmerking over het bedrijfs- en besturingsmedium: geoliede werking mogelijk (bij verder gebruik nodig)
- Slag: 20 mm
- Diameter zuiger: 16 mm
- Uiteinde van de zuigerstang: Buitendraad
- Constructieve opbouw: Zuiger - zuigerstang
- Corrosiebestendigheidsklasse KBK: 1 - lage corrosiebelasting
- Pneumatische aansluiting: M5
- Positieherkenning: Voor naderingsschakelaar
- Theoretische kracht bij 0,6 MPa 6 bar, 87 psi, retour: 90 N
- Theoretische kracht bij 0,6 MPa 6 bar, 87 psi, vooruit: 121 N
- Omgevingstemperatuur: 0 tot +60 °C
- Varianten: Enkelzijdige zuigerstang
- Materiaal deksel: Aluminium kneedlegering, geanodiseerd
- Materiaal dynamische afdichtingen: NBR - TPE-u(PU)
- Materiaal behuizing: aluminium kneedlegering, geanodiseerd
- Materiaal zuigerstang: Hooggelegeerd staal roestvrij
- Materiaalinformatie: conform RoHS
- Supplement bewegende massa per slag van 10 mm: 4 g.
- Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
- Soortnaam
Compacte cilinder
- Slaglengte
20 mm
- Fabrikantnr.
8091674
- Uitvoering
Zuiger - zuigerstang
- Aandrijving
Perslucht
- Persluchtaansluiting
M5
- Materiaal (behuizing)
Aluminium kneedlegering
- Diameter zuiger
16 mm
- Kracht (max.)
121 N
- Max. omgevingstemperatuur
+60 °C
- Min. omgevingstemperatuur
0 °C
Documenten en downloads
Datablad
Datablad 2800874 FESTO 8091674 ADN-S-16-20-A-P-A Compacte cilinder Materiaal (behuizing): Aluminium kneedlegering Slaglengte: 20 mm 1 stu
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2800874 FESTO 8091674 ADN-S-16-20-A-P-A Compacte cilinder Materiaal (behuizing): Aluminium kneedlegering Slaglengte: 20 mm 1 stu
Omschrijving
Kompascilinder ADN-S-16-20-A-P-A slag = 20 mm, zuigerdiameter = 16 mm, demping=P: Elastische dempingsringen/-platen aan beide zijden, inbouwpositie = willekeurig, werking = dubbelwerkend
