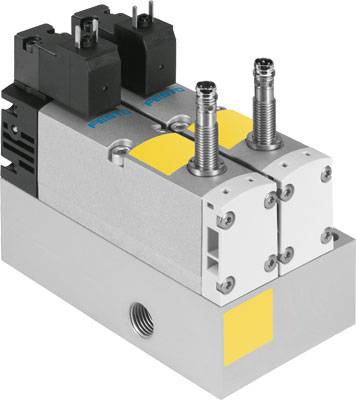

FESTO 574011 VOFA-L26-T32C-M-G14-1C1-APP Besturingsblok 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 756,20 / Stuk)
€ 756,20
excl. btw
& Gratis verzending*
Inclusief 14 dagen retourrecht
Technische specificaties
- Uitblaasfunctie: Drosselbaar
- bouwbreedte: 65 mm
- soort bevestiging
- : Met doorgaande boring soort bediening: Elektrisch
- bedrijfsdruk: 3 - 10 bar
- Bedrijfsmedium: Perslucht conform ISO 8573-1:2010 [7:4:4]
- bedrijfsspanning DC sensor: 10 - 30 V
- afdichtprincipe
- : Zacht inbouwpositie: Willekeurig inschakelduur: 1 elektrische aansluiting: aansluitschema vorm C volgens en 175301-803 - zonder aardleiding - conform en 175301-803
- voldoet aan norm: en 60947-5-2
- Handhulp bediening: geen
- aanwijzing over het bedienings- en besturingsmedium: geoliede werking mogelijk (vereist bij verdere werking)
- aanwijzing voor geforceerde dynamisering: schakelfrequentie minimaal 1x per week
- KC-teken
- : KC-EMC constructievere opbouw: zuiger-schuif
- corrosiebestendige klasse KBK: 0 - geen corrosiebelasting
- kortsluitweerstand sensor: klokkend
- nullaststroom sensor: <= 10 mA
- max. Magnetisch storingsveld: 60 MT
- Max. Negatieve puls bij 1 signaal: 800 µs
- max. Positieve puls bij 0 signaal: 1000 µs
- max. Schakelfrequentie sensor: 5000 Hz
- max. Uitgangsstroom sensor: 200 mA
- mediumtemperatuur: -5 - 50 °C
- meetprincipe: Inductief
- nominale gebruikshoogte: 1000 m conform VDE 0580
- normale stroming ontluchting 0,6 ->0 MPa 6 ->0 bar, 87 - 0>psi: 2650 L/min
- normaal debiet ontluchting 0,6->0 MPa 6->0 bar, 87->0 psi bij een storing: 1050 L/
- min normaal debiet: 1050 L/min
- Performance Level PL: sabotagebeveiliging, beveiliging tegen onverwacht starten tot categorie 4, Performance Level e - ontluchten / tot categorie 4, Ple
- pneumatische aansluiting 1: G1/4
- pneumatische aansluiting 2: G1/4
- pneumatische aansluiting 3: G1/4
- productgewicht: 1134 g
- restwelness sensor: ± 10 %
- terugstelwijze: mechanische veer
- geluidsdrukniveau: 85 dB(A)
- schakeluitgang: PNP
- schakelelement functie: open
- schakelstand vraag: rustpositie met sensor schakeltijd uit: 54 ms
- schakeltijd aan
- : 24 ms schakelstatus-indicator sensor: LED schokweerstand: Schoktest met scherptewaarde 2 volgens FN 942017-5 en en 60068-2-27
- beveiliging tegen direct en indirect contact: beschermingsklasse volgens EN60950/IEC 950 - lage functiespanning met veilige separatie (PELV)
- beschermingsklasse IP65 - NEMA 4
- schokbestendigheid: transportgebruikstest met scherptewaarde 2 volgens FN 942017-4 en en en 60068-2-6
- sensoraansluiting: M8X1 - 3-polige stekker
- veiligheidsfunctie: ontluchten - sabotage/startbeveiliging
- signaalstatus indicatie: met accessoires
- spanningsval sensor: <= 2 V
- spoelwaarden: 24 V DC: 1,8 W
- soort regeling: voorgeregeld
- stuurdruk: 3 - 10 bar Besturingsluchttoevoer: intern
- regelmedium: perslucht conform ISO 8573-1:4 [7:4:2010]
- stromingsrichting
- : niet omkeerbaar overdekking: positieve overdekking omgevingstemperatuur: -5 - 50 °C vacuüm-mogelijkheid: nee
- ventiel - sensorschakeltijd uit: 11 ms
- ventiel - sensorschakeltijd aan: 58 ms
- KLEPFUNCTIE: 3/2 gesloten monostabiel ompoolbeveiliging sensor: voor alle elektrische aansluitingen materiaal afdichtingen: FPM - HNBR - NBR
- materiaal behuizing: PA - aluminium
- spuitgietmateriaal schroeven: staal - verzinkt materiaal
- instructie
- : RoHS voldoet certificaat afgevende instantie: UL MH19482 toelaatbare spanningsschommelingen: -1.5
- goedkeuring: c UL us - Recognized (OL)
- Soortnaam
Besturingsblok
- Fabrikantnr.
574011
- Max. omgevingstemperatuur
+50 °C
- Min. omgevingstemperatuur
-5 °C
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 2803530 FESTO 574011 VOFA-L26-T32C-M-G14-1C1-APP Besturingsblok 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2803530 FESTO 574011 VOFA-L26-T32C-M-G14-1C1-APP Besturingsblok 1 stuk(s)
Omschrijving
Regelblok VOFA-L26-T32C-M-G14-1C1-APP ventielfunctie=3/2 gesloten monostabiel, bedieningswijze=elektrisch, bouwbreedte=65 mm, normale nominale stroom=1050 L/min, werkdruk=3 - 10 bar
