Explore Scientific 0721010 TDM System Volgset

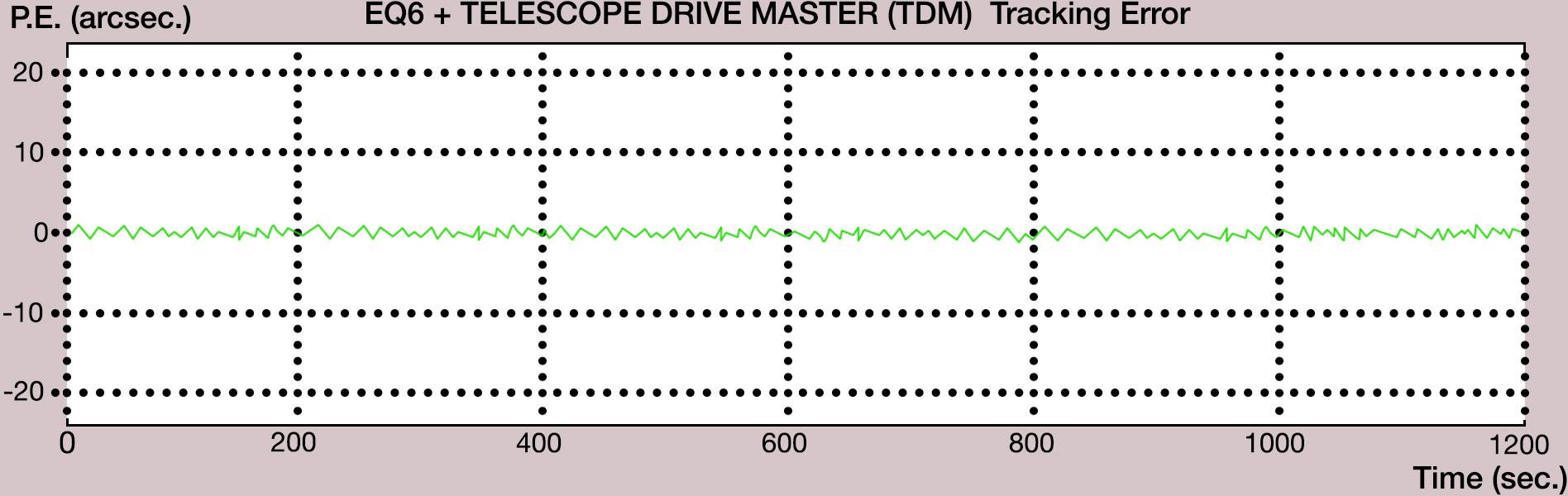

Explore Scientific TDM-volgsysteem met draaierDer Telescope Drive Master heeft sinds zijn lancering 3 jaar geleden de werkwijze van veel astrofotografen radicaal veranderd. Normaal gesproken moet tijdens een belichting voortdurend de gelijkloop van de telescoop worden gecontroleerd en moeten transmissiefouten onmiddellijk worden gecompenseerd. De Telescope Drive Master doet dat zonder extra geleidebuis of gebruiksvriendelijke off-AXIS-richtlijnen. Van het exotische extra artikel heeft de TDM zich inmiddels honderd keer bewezen en zich ontwikkeld tot marktleider. Veel fabrikanten van monteermachines stellen hun transmissies in de fabriek af met de TDM en ook bij zeer dure monteringen zijn inmiddels encoders verkrijgbaar. Het principe van de Telescope Drive Masters is eenvoudig: Een HEIDENHAIN-encoder met hoge resolutie leest met een hardwareresolutie van 0,125 boogseconden continu de werkelijke volgsnelheid van de RA-AChE uit, de TDM vergelijkt de gemeten snelheid met de ingestelde snelheid en regelt via de CCD-ingang van de telescopische besturing. Dit leidt er in de praktijk toe dat de fouten in de volgsnelheid onder de barrière van 1-2" worden gedrukt (afhankelijk van de kwaliteit van de montering ). Daarmee kan de waarnemer bij een goed gerichte montage afzonderlijke belichtingen van 5-10 minuen in het algemeen volledig zonder vervolgcamera of geleidebuis maken.het apparaat bestaat uit twee eenheden: een hoogprecisie-impulsgever die zonder tussenaandrijving direct op de rectale as wordt geschroefd, en één elektronische regeleenheid. werkingsprincipe: de regeleenheid ontvangt van de impulsgever op de RA-as signalen die deze vergelijkt met de ingebouwde kwarts-oscillator. Als de hoeksnelheid van de RA-as afwijkt van de ingestelde waarde (stersnelheid of gemiddelde King-snelheid), stuurt de regeleenheid via de CCD-ingang van de telescopische besturing een correctiesignaal naar de telescoop. Op deze manier ontstaat een zeer nauwkeurige regelkring voor de draaisnelheid van de telescoop.voordelen van de TDM:vermindert de volgfouten van de montering tot vrijwel verwaarloosbare waarden. Het nageleide object zal in het algemeen (gedurende 95% van de blootstellingstijd) bij een belichtingstijd van 5-10 minuten niet meer dan +-0,5" (= een absolute waarde van 1") afwijken van de ingestelde positie op de CCD. (De gegeven waarden zijn afhankelijk van de positie van het object in de lucht, het gebruikte type monteermachine en de nauwkeurigheid van de poluitlijning.)er is meestal geen lijnbuis of een off-AXIS guider nodig.het zoeken naar een heldere lijnster vervalt meestal (dat vereenvoudigt automatische basting-programma's buitengewoon).TDM helpt bij het snel verzamelen van gegevens wanneer een groot aantal objecten moet worden gefotografeerd, omdat de belichting direct na het centreren van het object wordt gestart.filters met hoge dichtheid (bijv. H-Alpha) hebben geen invloed op de nauwkeurigheid van de nageleiding.de bediening van de TDM is buitengewoon eenvoudig door de automatische zelftests.TDM corrigeert automatisch alle fouten van de gehele aandrijfeenheid van de RA-aandrijflijn (tussen de motor en de RA-as), omdat de impulsgever direct zonder extra elementen op de RA-as zit. Dit betekent dat de TDM voortdurend in real-time de zeer langzame draaibeweging van de RA-as controleert en afwijkingen onmiddellijk corrigeert indien nodig.TDM is een veldgeschikte onafhankelijke eenheid die voor de werking noch PC, noch andere externe componenten nodig heeft. Het stroomverbruik van de TDM is met minder dan 200 mA ook bij netwerkonafhankelijk bedrijf geen probleem. In de TDM is een temperatuurgecompenseerde, zeer nauwkeurige quartergeregelde referentiesignaalgever ingebouwd. De afwijkingen van de vaak zeer eenvoudig uitgevoerde quarterbuizen in de telescoopbesturingen worden daarmee automatisch gecompenseerd. De regeleenheid van de TDM kan voor de meest uiteenlopende monteringen worden gebruikt. Dus als u de montering verandert, hoeft alleen de mechanische adapterset voor de nieuwe montering te worden nagekocht. De TDM-basiseenheid kan verder worden gebruikt.hoewel de TDM oorspronkelijk als onafhankelijke eenheid voor belichtingstijden tot 10 minuten is ontwikkeld, biedt de huidige verdere ontwikkeling vanaf TDM v2.0 de integratie van een CCD-volgbesturing. De zeer stabiele basissnelheid van de TDM maakt het mogelijk om naar zeer zwakke kabelsterren te leiden, WAS de kabelselectie drastisch vereenvoudigt. In de praktijk worden zo ook zonder zeer gevoelige Guidingcamera's voldoende prestatievermogen bereikt, omdat de TDM tussen twee Autoguiderulsen de snelheid van de montering nauwkeurig regelt. Zo kan met autobekleding van 10, 20 of 30 seconden worden gewerkt, WAS kan in het algemeen ook bij het kleine gezichtsveld van een autoguider tot een voldoende aantal leidingsterren leiden.u kunt met behulp van de TDM op uw PC een transmissiefoutcurve direct in uw kamer opnemen zonder daarvoor duidelijke hemel te hebben. Sluit hiervoor alleen de TDM en computer seriële kabel aan en start de TDM monitor.exe-software. De software kan hier worden gedownload TDM is ontwikkeld met bijzondere aandacht voor de eenvoudige bediening. Zo kunnen de benodigde mechanische adapters op veel commerciële monteringen worden aangebracht, zonder dat de montering daarvoor hoeft te worden gedemonteerd. De TDM zelf is een „plug-and-play”-apparaat dat zelfstandig na het inschakelen de belangrijkste instellingen vindt. U hebt geen speciale mechanische of elektronische kennis nodig om te kunnen werken.

De teksten voor dit artikel zijn automatisch vertaald.
