Explore Scientific 0721003 TDM System Controller

De Telescope Drive master heeft sinds zijn introductie 3 jaar geleden de werkwijze van veel astrofotografen veranderd. Normaal gesproken moet tijdens een belichting voortdurend de gelijkloop van de telescoop worden gecontroleerd en moeten transmissiefouten onmiddellijk worden gecompenseerd. De Telescope Drive master doet dat zonder extra buis of gebruiksvriendelijke off-Axis-Guider. Van het exotic extra artikel heeft de TDM zich inmiddels honderd keer bewezen en tot marktleider ontwikkeld. Veel monteerfabrikanten stellen hun transmissies in de fabriek af met de TDM, en ook bij zeer dure monteringen zijn er inmiddels encoders verkrijgbaar. Het principe van de Telescope Drive Master is eenvoudig: Een hoge resolutie-encoder leest met een hardwareresolutie van 0,125 boogseconden voortdurend de werkelijke volgsnelheid van de RA-AChE uit, de TDM vergelijkt de gemeten snelheid met de ingestelde snelheid en regelt via de CCD-ingang van de telescopische besturing. Dit leidt er in de praktijk toe dat de fouten in de volgsnelheid onder de barrière van 1-2'' worden gedrukt (afhankelijk van de kwaliteit van de montering). Daarmee kan de observer bij goed gerichte montering afzonderlijke belichtingen van 5-10 minuen in de regel volledig zonder volgcamera of geleidingsbuis maken.

Functieprincipe:
De besturingseenheid ontvangt van de draaigever op de RA-as signalen, die hij met de ingebouwde kwarts oscillator vergelijkt. Als de hoeksnelheid van de RA-as afwijkt van de gewenste waarde (stersnelheid of gemiddelde King-snelheid), stuurt de besturingseenheid via de CCD-ingang van de telescopische besturing een correctiesignaal naar de telescoop. Op deze manier ontstaat een zeer nauwkeurige regelkring voor de draaisnelheid van de telescoop.

Voordelen van de TDM:

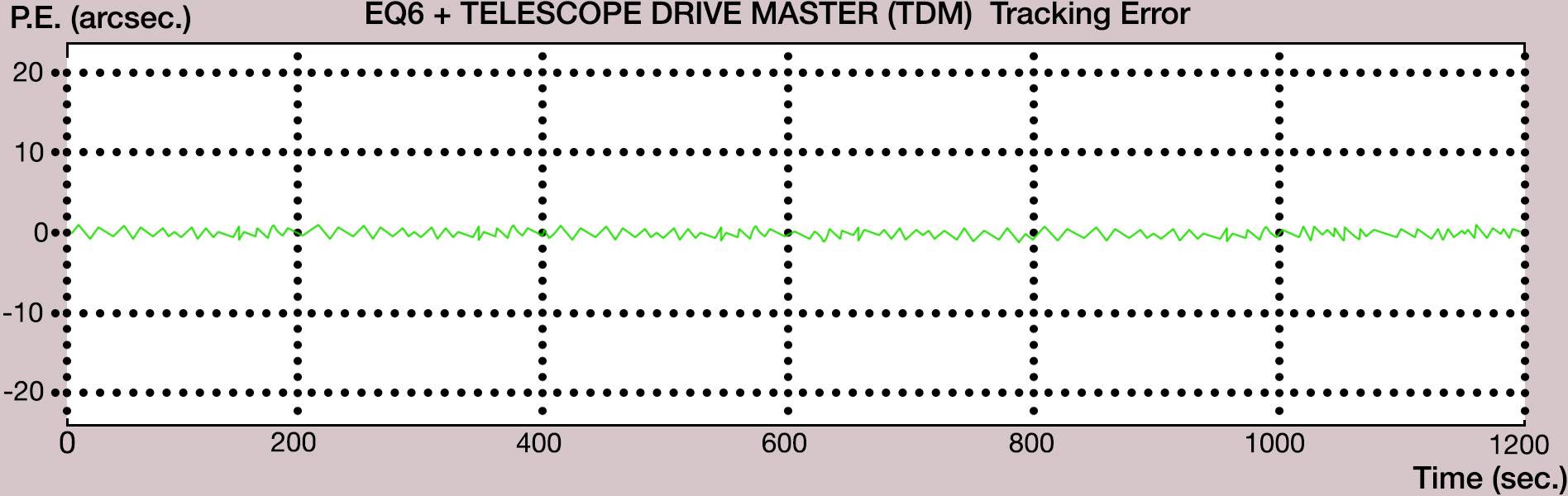

Vermindert de fouten bij de uitvoering van de montering tot vrijwel onbruikbare waarden. Het nageleide object zal in de regel (tijdens 95% van de belichtingstijd) bij een belichtingstijd van 5-10 minuten niet meer dan +-0,5'' (komt overeen met een absolute waarde van 1'') afwijken van de ingestelde positie op de CCD. (De gegeven waarden zijn afhankelijk van de objectpositie in de lucht, het gebruikte type montering en de nauwkeurigheid van de polariteit.)
Normaal gesproken is het niet nodig een kabelbuis of een off-Axis-Guider te gebruiken.
Het zoeken naar een heldere geleidster vervalt doorgaans (dat vereenvoudigt automatische observatieprogramma's buitengewoon).
TDM helpt bij het snel verzamelen van gegevens wanneer een groot aantal objecten moet worden gefotografeerd, omdat de belichting direct na het centreren van het object wordt gestart.
Filters met hoge dichtheid (zoals H-alpha) hebben geen invloed op de nauwkeurigheid van de nageleiding.
De bediening van de TDM is buitengewoon eenvoudig door de automatische zelftests.
TDM corrigeert automatisch alle fouten van de gehele aandrijfeenheid van de RA-aandrijving (tussen de motor en de RA-as), omdat de draaigever direct zonder extra elementen op de RA-as zit. Dit betekent dat de TDM voortdurend in real-time de zeer langzame draaibeweging van de RA-as controleert en afwijkingen onmiddellijk corrigeert indien nodig.
TDM is een voor het veld geschikte onafhankelijke eenheid die voor het gebruik geen PC of andere externe componenten nodig heeft. Het stroomverbruik van de TDM is met minder dan 200 mA ook bij netonafhankelijk gebruik geen probleem.
In de TDM is een temperatuurgecompenseerde, zeer nauwkeurige kwartsgestuurde referentiesignaalgever ingebouwd. De afwijkingen van de vaak zeer eenvoudig uitgevoerde kwartsbuizen in de telescoopbesturing worden daarmee automatisch gecompenseerd.
De besturingseenheid van de TDM kan voor de meest uiteenlopende monteringen worden gebruikt. Als u dus de montering vervangt, hoeft alleen de mechanische adapterset voor de nieuwe montering te worden bijgekocht. De TDM basiseenheid kan verder worden gebruikt.
Hoewel de TDM oorspronkelijk als onafhankelijke eenheid voor belichtingstijden tot 10 minuten werd ontwikkeld, maakt de huidige verdere ontwikkeling vanaf TDM v2.0 u de integratie van een CCD-volgbesturing mogelijk. De zeer stabiele basissnelheid van de TDM maakt het mogelijk om daarbij op zeer zwakke geleidsterne te navoeren, was een enorme vereenvoudiging van de keuze van de geleiders. In de praktijk worden zo ook zonder zeer gevoelige Guidingcamera's voldoende vermogenskernen bereikbaar, omdat de TDM tussen twee Autoguiderpulsen de snelheid van de montering precies regelt. Zo kan met autoguiderbelichtingstijden van 10, 20 of 30 seconden worden gewerkt, wat was meestal ook bij het kleine gezichtsveld van een autoguider tot een voldoende aantal geleidsternen leidt.

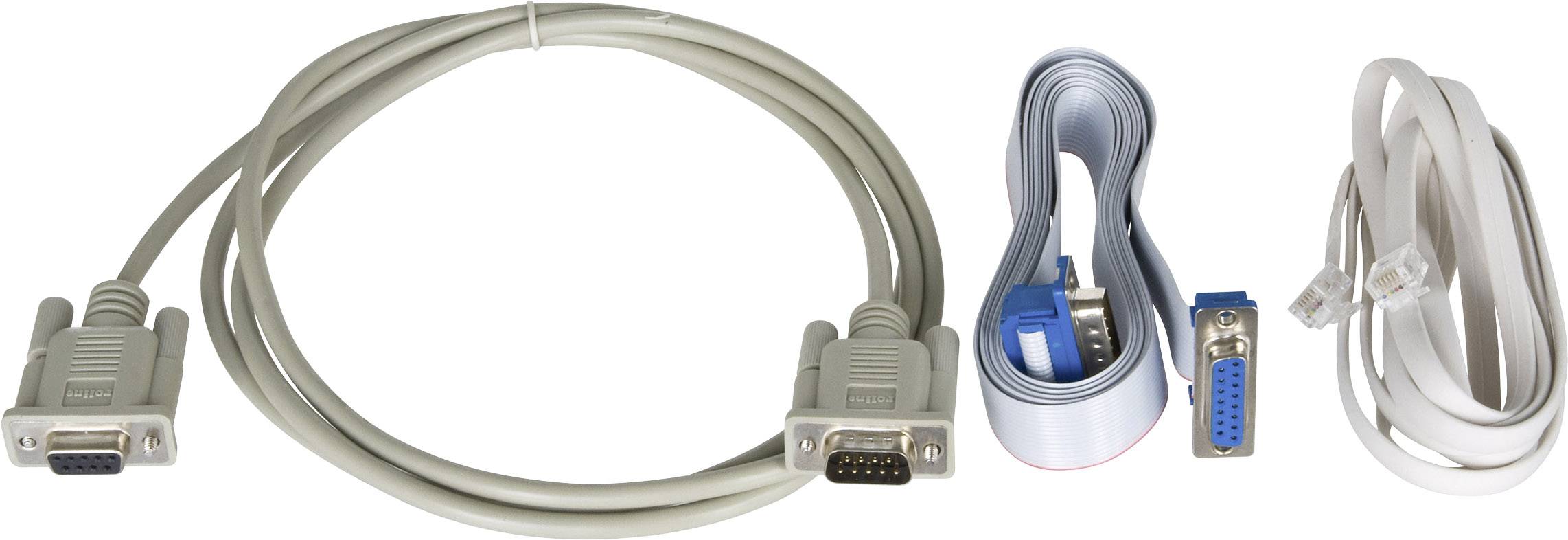

U kunt met behulp van de TDM op uw PC een transmissieerkerf direct op uw kamer opnemen zonder daarvoor een heldere hemel te hebben. Verbind hiervoor alleen met de seriële kabel TDM en computer en start de software TDM-monitor.exe. De software kan hier worden gedownload: telescopedrivemaster.com (bresser.de).
TDM is ontwikkeld met bijzondere aandacht voor de eenvoudige bediening. Zo kunnen de noodzakelijke mechanische adapters op veel commerciële monteringen worden aangebracht, zonder dat de montering daarvoor hoeft te worden gedemonteerd. De TDM zelf is een plug-and-play apparaat dat zelfstandig na het inschakelen de belangrijkste instellingen vindt. U hebt voor het gebruik geen speciale mechanische of elektronische kennis nodig.
