Escha 8069793 Wanddoorvoering Aantal polen (sensoren): 4, 8 1 stuk(s) kopen ? Conrad Electronic

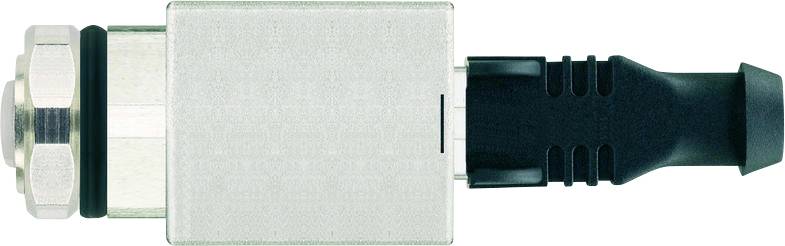

Escha 8069793 Wanddoorvoering Aantal polen (sensoren): 4, 8 1 stuk(s)-0

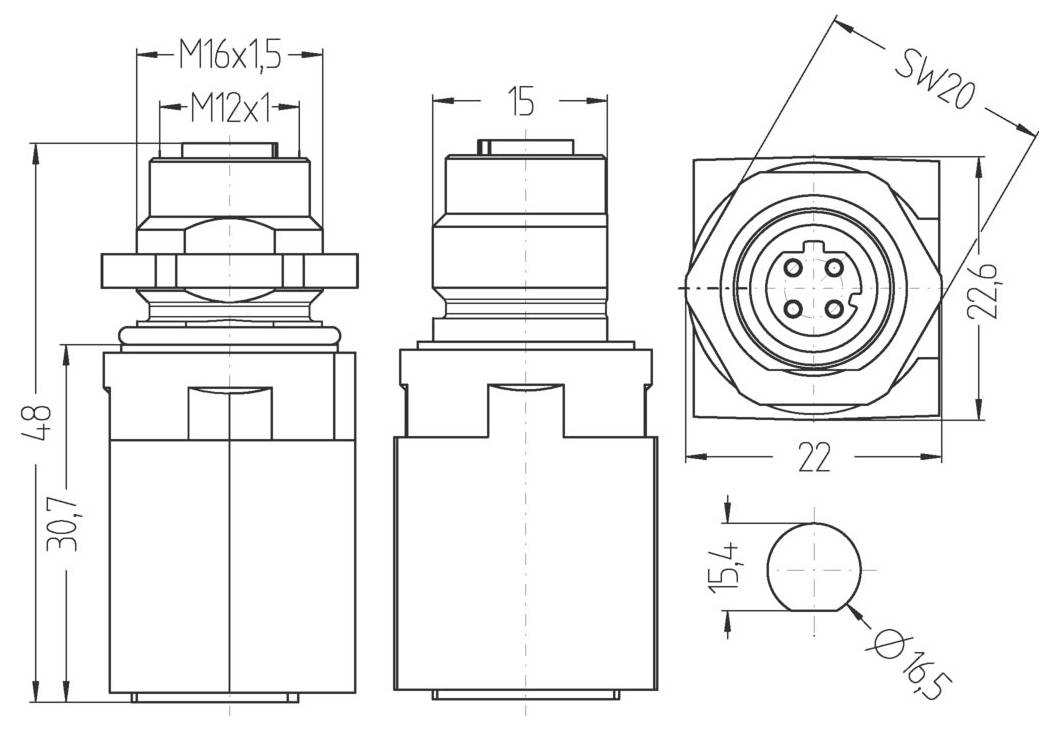

Technische tekening van een sensoraansluiting, met drie weergaven en afmetingen. Bevat M12x1 en M16x15 schroefdraad, met een zeskantmoer gelabeld SW20.

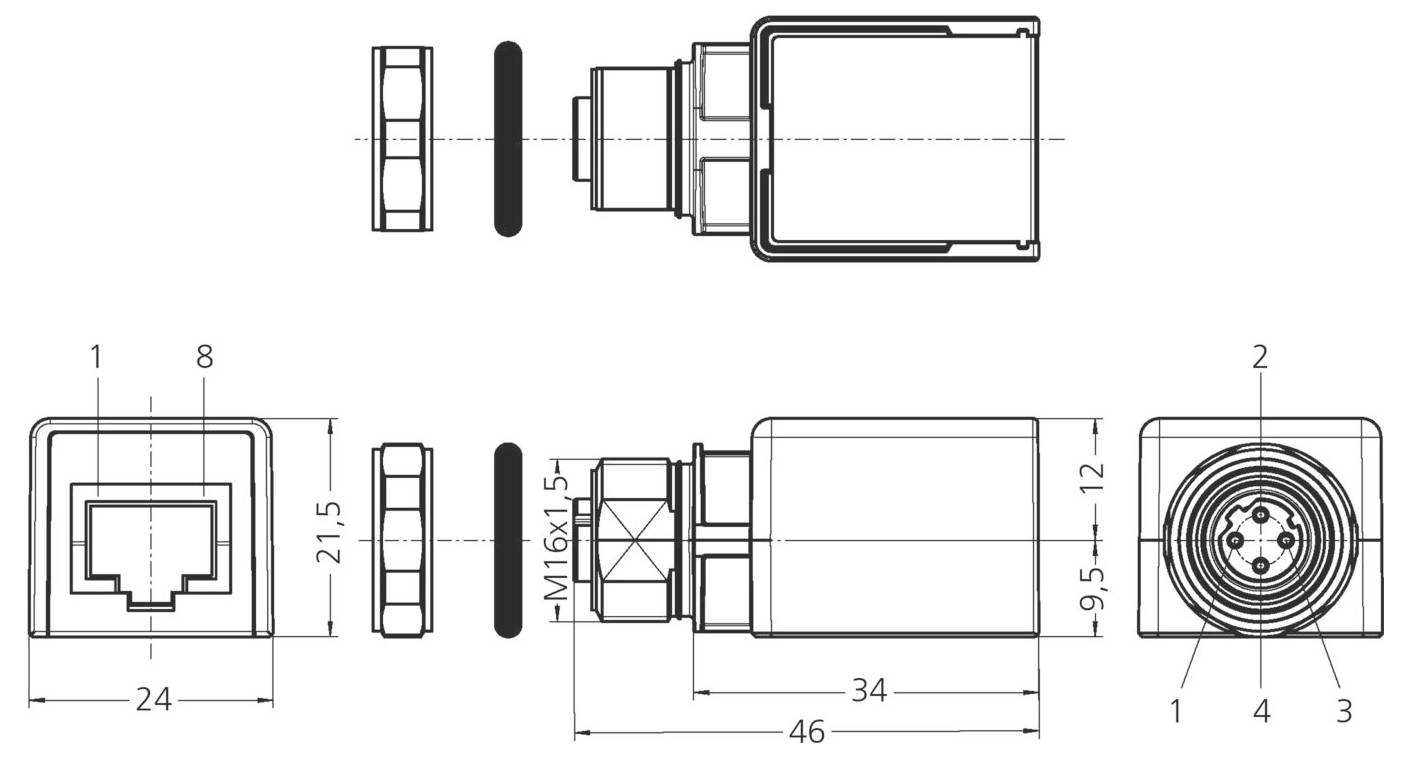

'Technische tekening die de afmetingen van een connector met meerdere aanzichten weergeeft. Belangrijke afmetingen zijn 46 mm lengte, 34 mm breedte en M16 x 1,5 schroefdraad.'

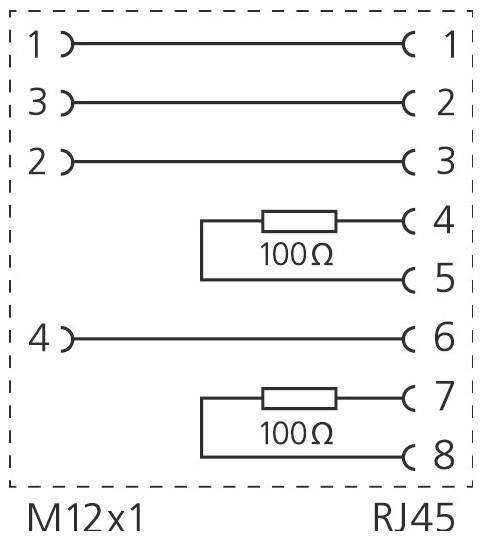

Bedradingsdiagram dat een M12x1 naar RJ45-verbinding toont. Pinnen 4 en 5, 7 en 8 bevatten elk een 100Ω weerstand.

1/4

Soortnaam

Wanddoorvoering

Aansluiting A

M12-bus, recht

Aansluiting B

RJ45 bus

Aantal polen

Nominale spanning

50 V DC/AC

Datasheet (PDF)

Leverbaar wo. 30 sep.

9 Stuk(s)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Stuk(s)

Totaal (€ 42,97 / Stuk)

€ 42,97

excl. btw

Slechts 9 Stuk(s) beschikbaar

Gratis verzending met

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Technische specificaties

Beschermingsklasse (gemonteerd): IP20 (RJ45)
Codering: D
Nominale spanning (pagina A | pagina B): 50 VAC/DC
Isolatieweerstand (zijde A | zijde B): ≥ 108 Ω
Connector (zijde A | zijde B): Bus, recht, M12; bus, recht, RJ45
Stroombelastbaarheid per pin (bij 40 °C) (pagina A | pagina B): 0,2 A.
Omgevingstemperatuur (pagina A | pagina B): -25 °C... +85 °C.
Vervuilingsgraad (pagina A | pagina B): 2
Afscherming (pagina A | pagina B): Met afscherming
Overdrachtseigenschappen (pagina A | pagina B): CAT5e
Wanddiktebereik (fith): 1,0 - 2,5 mm
Bezetting (pagina A | pagina B): ;T568B
Materiaal contacten (pagina A | pagina B): Metaal, CuZn, verguld;metaal, CuSn, verguld
Materiaal contactdrager (pagina A | pagina B): Kunststof, PA, GY; kunststof, PA, BK
Mechanische levensduur (pagina A | pagina B): >100 insteekcycli;>750 insteekcycli
Normen (pagina A | pagina B): IEC 61076-2-101; IEC 60603-7-51
Aantal Polen (pagina A | pagina B): 4;8
Schok & trillingen: Klasse 1, categorie B (DIN en 61373), geldt niet voor RJ45
TEMPERATUURBEREIK: T3 (-25°C....+85°C)

Type: IE-FKFDSY4-RJ45KS

Soortnaam: Wanddoorvoering

Aansluiting A: M12-bus, recht

Aansluiting B: RJ45 bus

Aantal polen: 4
8

Nominale spanning: 50 V DC/AC

Nominale stroom: 0.2 A

Nominale stroom (afgerond): 200 mA

Codering: D

Contactmateriaal: CuZn

Fabrikantnr.: 8069793

Inhoud: 1 stuk(s)

Documenten en downloads

Datablad

Datablad 3553498 Escha 8069793 Wanddoorvoering Aantal polen (sensoren): 4, 8 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3553498 Escha 8069793 Wanddoorvoering Aantal polen (sensoren): 4, 8 1 stuk(s)

Omschrijving

ESCHA standaard aansluittechniek staat voor diversiteit, kwaliteit en betrouwbaarheid in de beschermingsklasse IP67, IP68 en IP69. Dankzij de verschillende uitvoeringen, coderingen en een groot aantal kabelkwaliteiten vindt u voor elke toepassing de juiste oplossing. Of het nu gaat om M8-, M12- of M23-ronde connectoren, RJ45- of klepconnectoren - alle producten zijn verkrijgbaar in veel kabellengten. Praktische T- en Y-verdelers, inbouwstekkers, adapters en I/O-modules maken een flexibele bedradingsopbouw mogelijk.
