ERNI 154717 SMC-connector (male ) Totaal aantal polen 12 Aantal rijen 2 1 stuk(s) kopen ? Conrad Electronic

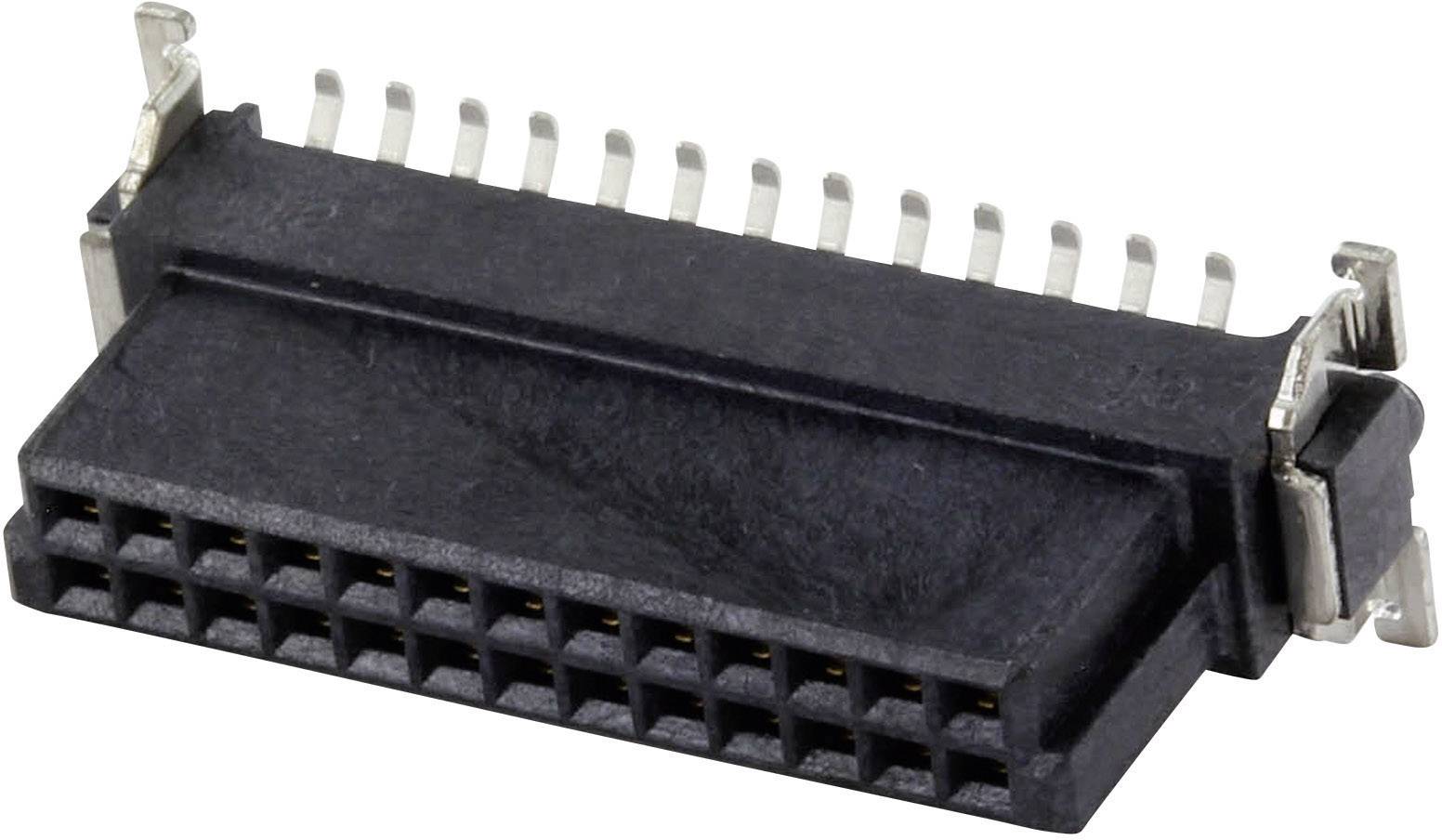

Close-up van een zwarte stekker met meerdere metalen pinnen, geschikt voor elektronische apparaten en circuits.

Afbeelding vergelijkbaar

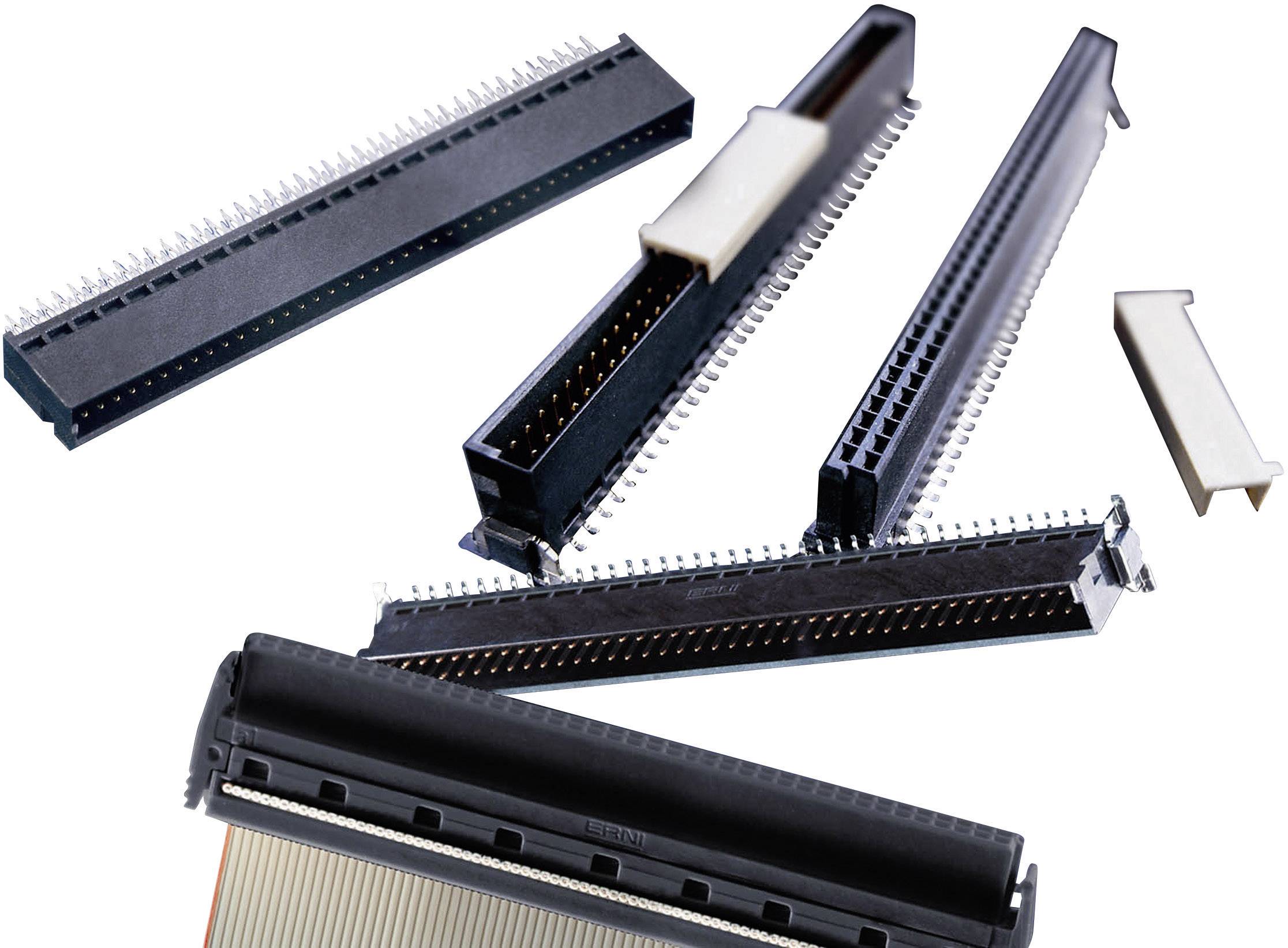

Meerdere elektronische stekkerverbindingen in verschillende formaten en vormen, verspreid over een witte achtergrond.

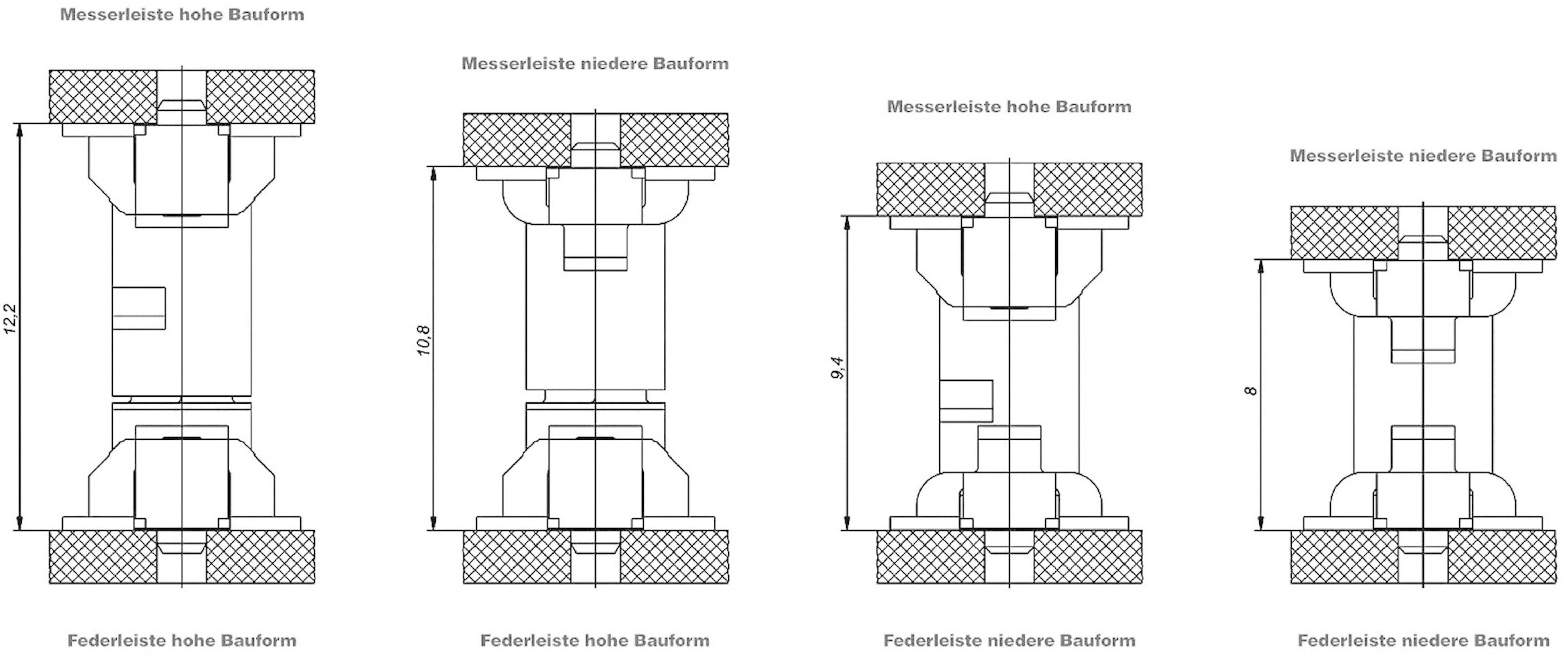

Technische tekening met vier ventieltypen: mes- en veervariant in hoge en lage uitvoering, voorzien van afmetingen en bijschriften.

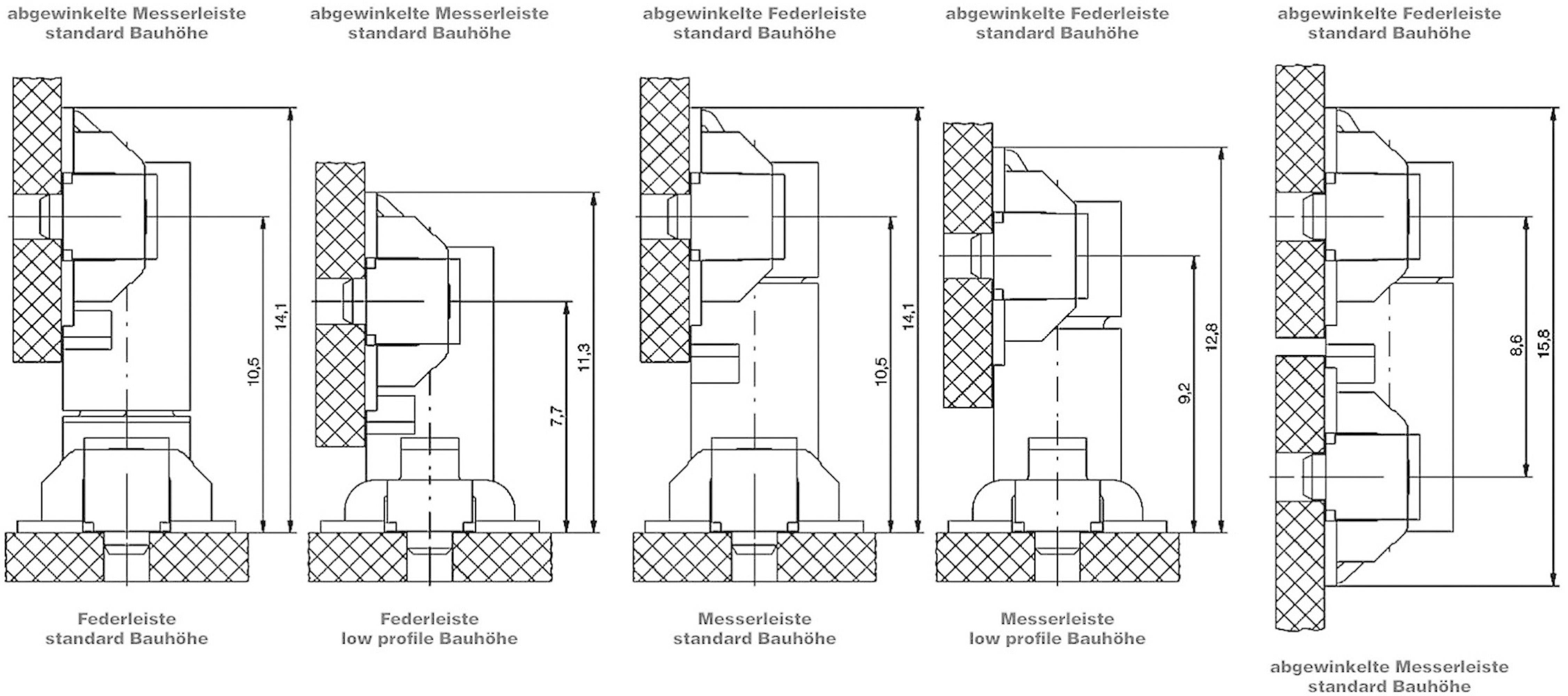

Technische tekening van vijf verschillende schakelaartypes met afmetingen in millimeters, telkens met standaard en lage bouwhoogte.

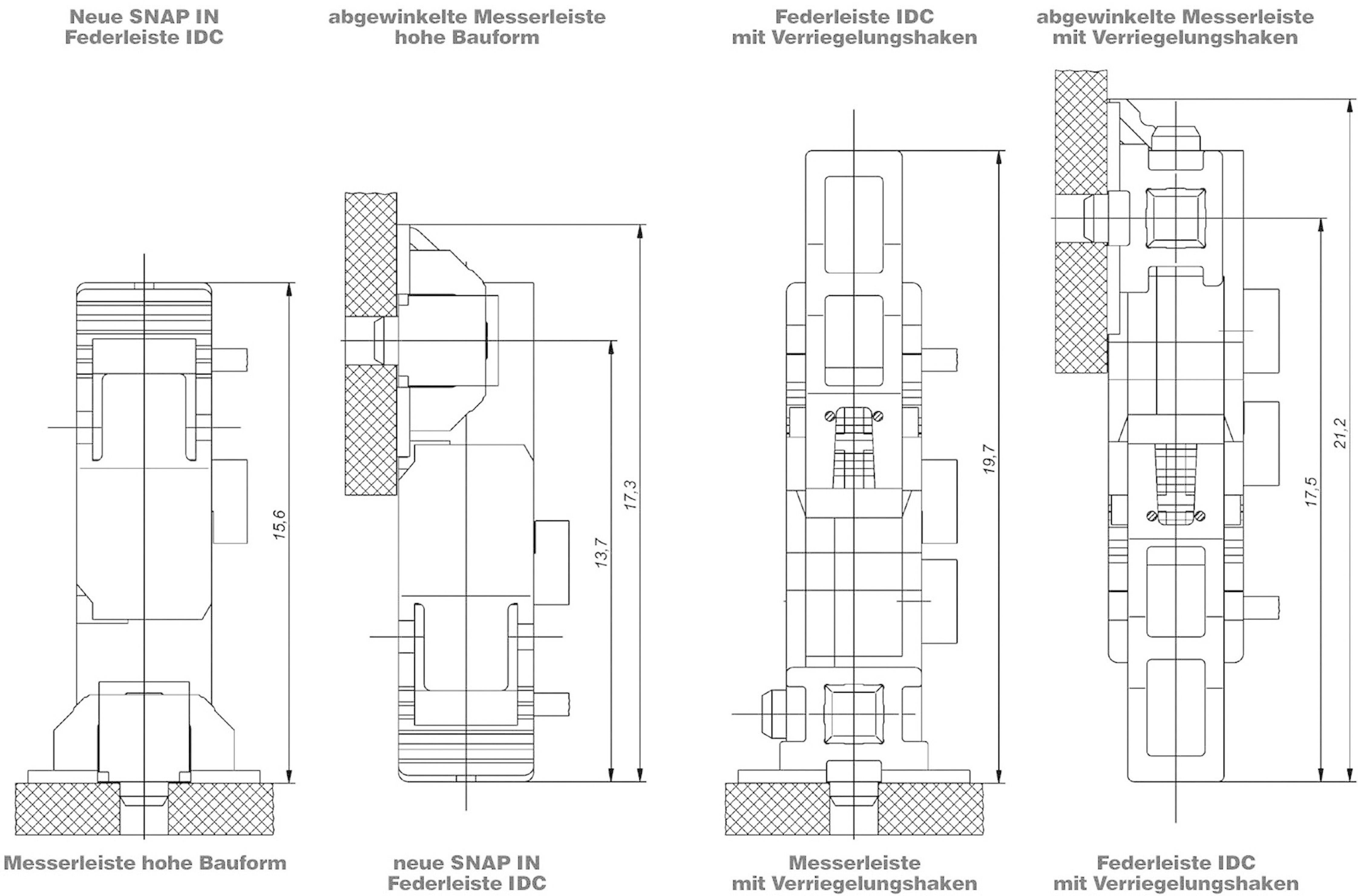

Technische tekening van vier verschillende veren-stripdesigns met afmetingen en labels.

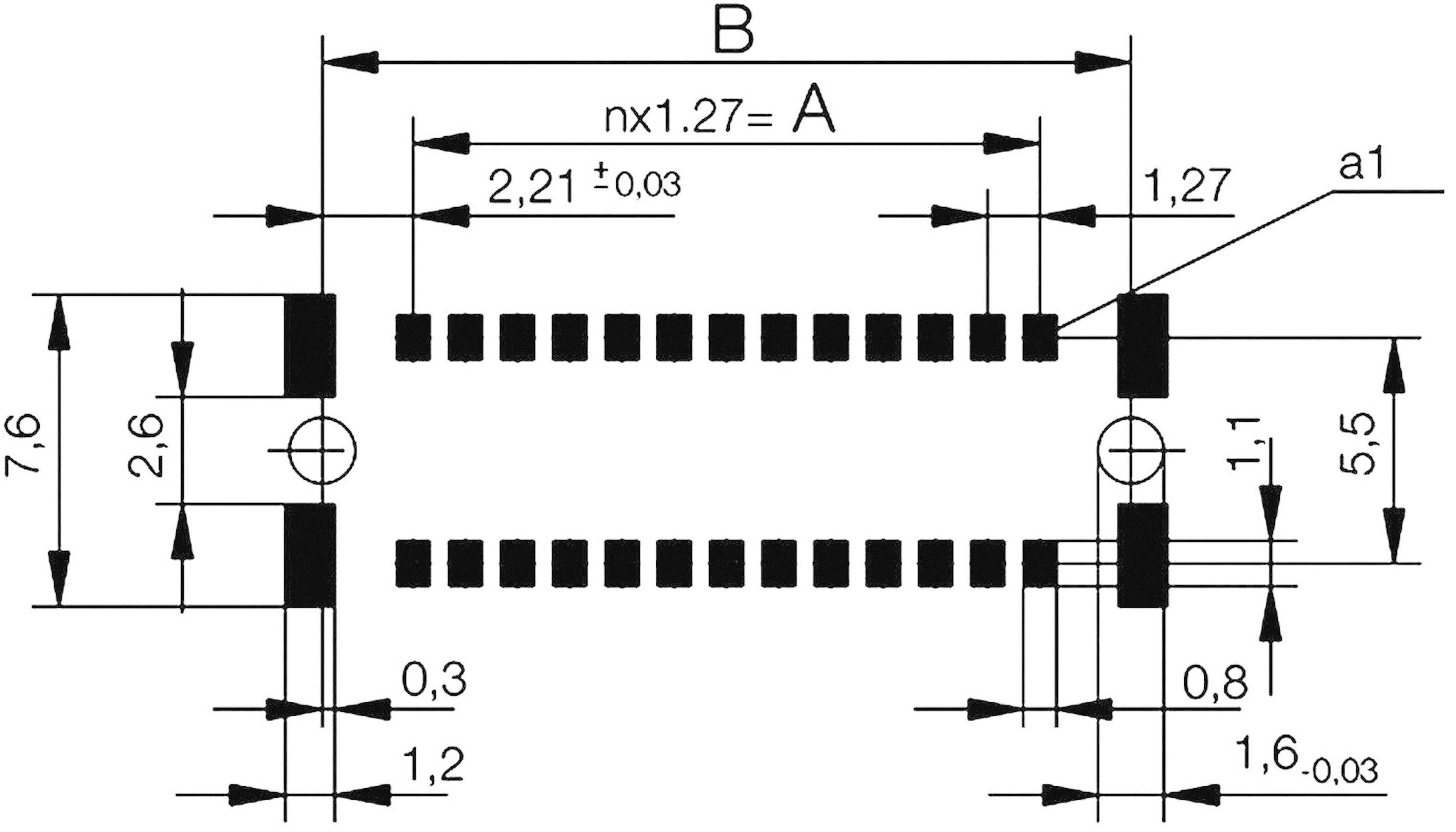

'Diagram met afmetingen van een technisch onderdeel. Bevat horizontale en verticale maatvoering in millimeters met toleranties.'

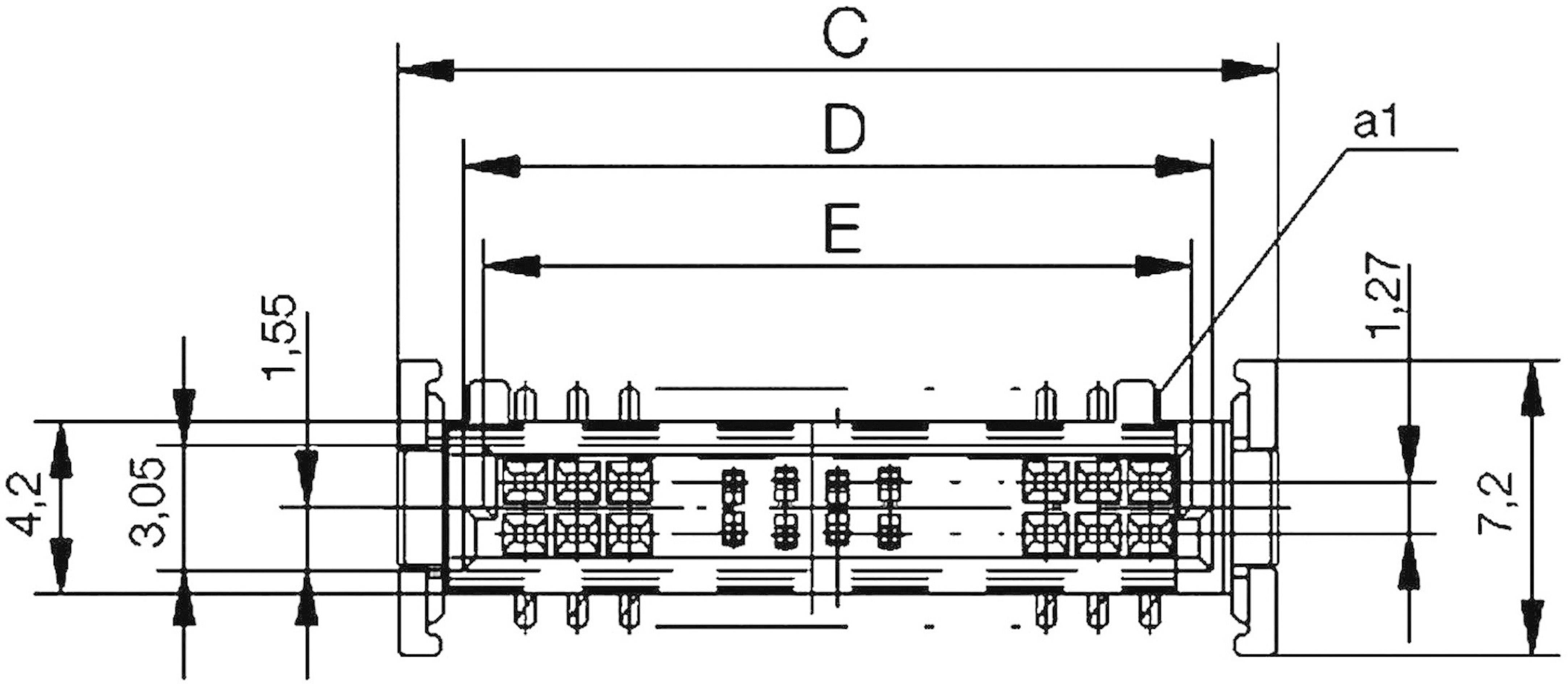

Technische tekening van een connector. Afmetingen: breedte 7,2 mm, verschillende interne afstanden (1,55 tot 4,2 mm) en segmentlengtes (C, D, E gemarkeerd).

1/7

Afbeelding vergelijkbaar

Soortnaam

SMC-connector (male )

Totaal aantal polen

Bouwtype

Veerlijst, recht

Rastermaat (RM)

1.27 mm

Inhoud

1 stuk(s)

Datasheet (PDF)

Morgen leverbaar

99 Stuk(s)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 2,88 / Stuk)

€ 2,88

excl. btw

Gratis verzending met

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Highlights & Details

SMC-veerlijst

Aantal rijen 2
Inhoud 1 stuk(s)

Technische specificaties

Soortnaam: SMC-connector (male )

Totaal aantal polen: 12

Bouwtype: Veerlijst, recht

Insteekrichting: Loodrecht op de printplaat

Aantal rijen: 2

Rastermaat (RM): 1.27 mm

Nominale stroom: 1.7 A

Nominale stroom (afgerond): 1.7 A

DIN-bouwvorm: B

Aantal polen per rij: 6

Aansluiting: SMT

Kleur (specifiek): Zwart

Materiaal (behuizing): LCP

Fabrikantnr.: 154717

Inhoud: 1 stuk(s)

Contactmateriaal: Koperlegering

Breedte: 12.7 mm

Hoogte: 9.35 mm

: 7.2 mm

Max. temperatuur: +125 °C

Min. temperatuur: -55 °C

Type: 154717

Afm.: (l x b x h) 7.2 x 12.7 x 9.35 mm

Doorgangsweerstand: max. 25 mΩ

Aantal polen: 12

Contactoppervlakte: Verguld

UKCA: Ja
