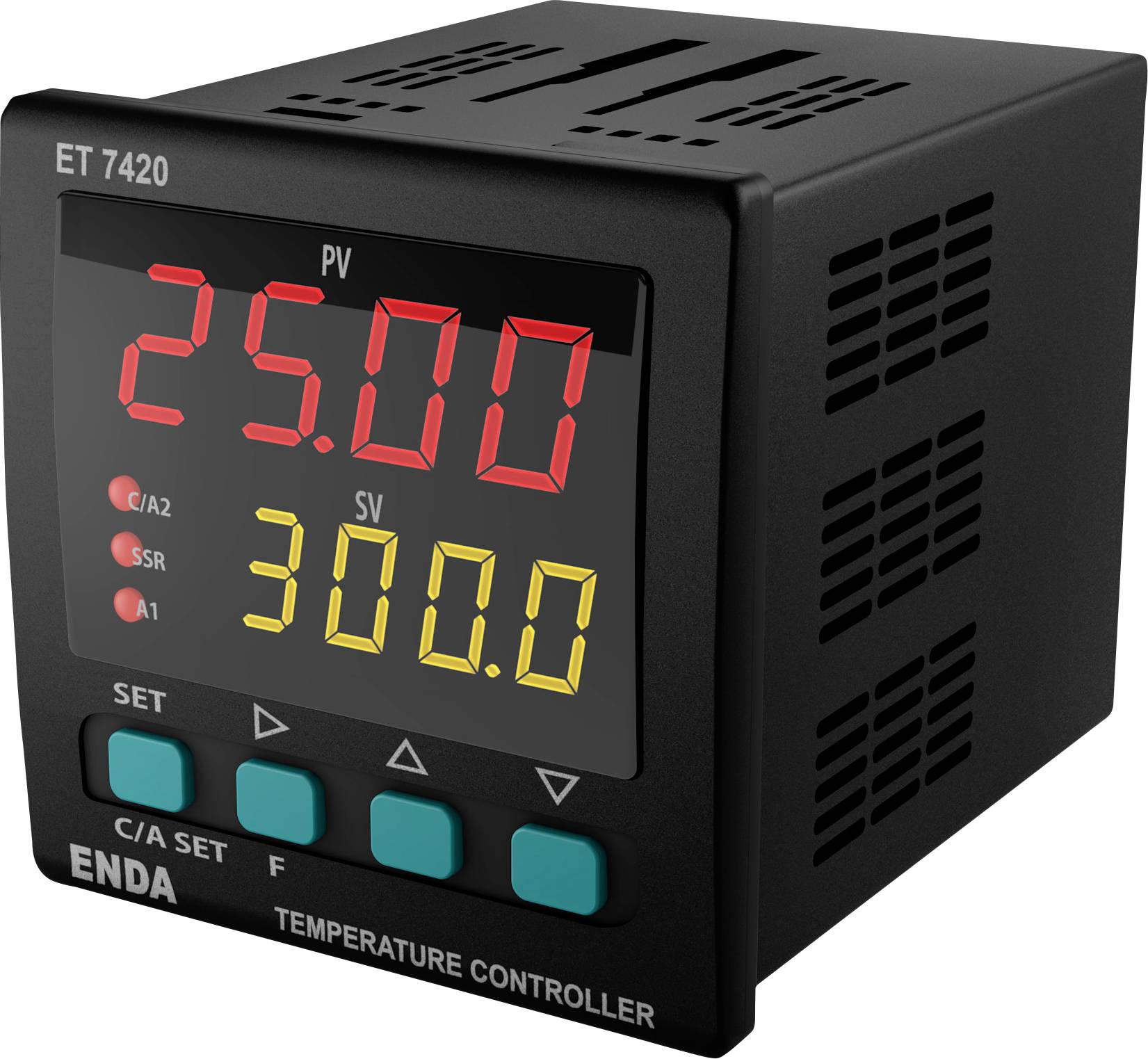

Enda PID Temperatuurregelaar Pt100, J, K, L, T, S, R, B -199.9 tot 1700 °C (l x b x h) 97 x 72 x 72 mm
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Temperatuurregelaar
Type temperatuurregelaar
PID
Voedingsspanning
8 V/AC
10 V/DC
12 V/DC
24 V/AC
24 V/DC
30 V/DC
Max. meettemperatuur
1700 °C
Aantal relaisuitgangen
2
Datasheet (PDF)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 107,43 / Stuk)
€ 107,43
excl. btw
& Gratis verzending*
Inclusief 14 dagen retourrecht
Highlights & Details
PID-temperatuurregelaar
- Mogelijkheid voor het invoeren van een selecteerbare dubbele waarde
- Selecteerbare sensortypes (PT-100, J, K, L, T, S, R)
- Automatische berekening van de PID-parameters (SELF TUNE)
- Digitale ingang met drie verschillende toewijsbare functies
- F-functietoets, die met drie verschillende functies kan worden bezet
- Soft-start functie
- Selecteerbare SSR-besturingsuitgang
- C/A2-relaisuitgang, die als tweede alarm- of temperatuurcontroleuitgang kan worden gebruikt
- A1-relaisuitgang, die als eerste alarmuitgang of PID-koeluitgang kan worden gebruikt
- Selecteerbare verwarmings-/koelbesturing
- Offset-eigenschap voor de invoer
- Mogelijkheid voor het kiezen van relaisposities in geval van een sondeuitval of een periodieke en automatische periodieke werking
- Communicatie met RS-485 Modbus-protocol
- CE-gemarkeerd conform en-normen
- De teksten voor dit artikel zijn automatisch vertaald.
Technische specificaties
- Soortnaam
Temperatuurregelaar
- Type
ET7420-LV
- Type temperatuurregelaar
PID
- Voedingsspanning
8 V/AC
10 V/DC
12 V/DC
24 V/AC
24 V/DC
30 V/DC
- Meetgebied
-199.9 tot 1700 °C
- Max. meettemperatuur
1700 °C
- Min. meettemperatuur
-199.9 °C
- Aantal analoge uitgangen
1
- Aantal relaisuitgangen
2
- Aantal transistoruitgangen
1
- Uitgangen
C/A2 relais: 250 V AC, 8 A (ohmse belasting), omschakelcontact NO + NC, selecteerbaar als regel- of alarmm2-uitgang.
A1 relais: 250 V AC, 8 A (ohmse belasting), NO, selecteerbaar als alarm1 of PID-regeluitgang voor koelfunctie.
SSR-uitgang: Max. 20 mA, 24 volt.
- Afm.
(l x b x h) 97 x 72 x 72 mm
- Kleur (specifiek)
Zwart
- Hoogte
72 mm
97 mm
- Breedte
72 mm
IP65 (voorzijde) / IP20 (achterzijde)
- Sensortype
Pt100
J
K
L
T
S
R
B
- Fabrikantnr.
ET7420-LV
- Uitvoering
PID-regeling met zelfoptimalisatie (SELFTUNE),
Soft-start (hellingfunctie),
Selecteerbare regelwijze on-Off/P, PI, PD, PID
- Inbouwdiepte
97 mm
- Montagewijze
Inbouw (in muur of meubel)
- Digitale ingangen
1
- Inbouwmaten
72 x 72 mm
- Sensortype
PT100 en diverse thermo-elementen (J, K, L, T, S, R, B)
- Gewicht
400 g
- Voedingsspanning
230 V/AC
Documenten en downloads
Datablad
Datablad 3527759 Enda PID Temperatuurregelaar Pt100, J, K, L, T, S, R, B -199.9 tot 1700 °C (l x b x h) 97 x 72 x 72 mm
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3527759 Enda PID Temperatuurregelaar Pt100, J, K, L, T, S, R, B -199.9 tot 1700 °C (l x b x h) 97 x 72 x 72 mm
Omschrijving
PID-regelaar in verschillende DIN-inbouwafmetingen (48 x 48, 72 x 72, 96 x 96 mm), regelwijze naar keuze "AAN-UIT" schakeling of PID-regeling met zelfoptimalisering. Gelijktijdige weergave van actuele waarde (rode resp. gele 7-segmentweergave) en gewenste waarde (gele 7-segmentweergave). Softstartfunctie (platformfunctie) en veiligheidscode tegen onbevoegd verstellen van de waarden instelbaar. Eenvoudige en intuïtieve bediening door horizontale en verticale menu's.
Uitvoering
- Meetingang voor twee-/driedraadsschakeling PT100 (DIN EN60751) –200 tot +600 °C resp. –99,9 tot +300.0 °C
- Thermo-elementen (conform DIN EN60584) 0 tot 1600°C – type J, K, T, S, R, nauwkeurigheid 0,2% v. MB + 1 digit
- Gegevensbeveiliging in EEPROM
- Beveiligingswijze voorzijde: IP60
- Beveiligingswijze achterzijde: IP20. Incl. opsteekbare schroefklem voor 2,5 mm
- 1 relais-omschakelcontact
- 1 NO-contact (schakelvermogen 2 A/250 V~ bij ohmsche last)
- 1 halfgeleideruitgang (SSR, max. 12 V= / 20mA).
