Enda PID Temperatuurregelaar Pt100, J, K, L, T, S, R, B -199.9 tot 1700 °C (l x b x h) 87 x 48 x 96 mm
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Temperatuurregelaar
Type temperatuurregelaar
PID
Voedingsspanning
230 V/AC
Max. meettemperatuur
1700 °C
Aantal relaisuitgangen
2
Datasheet (PDF)
3 Stuk(s)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 111,56 / Stuk)
€ 111,56
excl. btw
& Gratis verzending*
Slechts 3 Stuk(s) beschikbaar
Highlights & Details

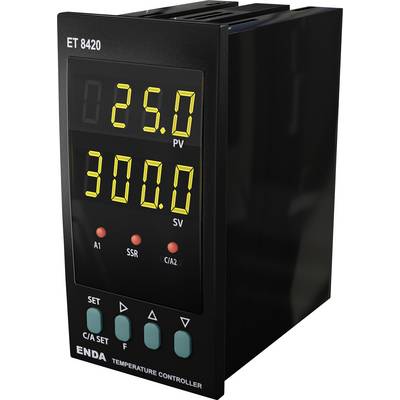

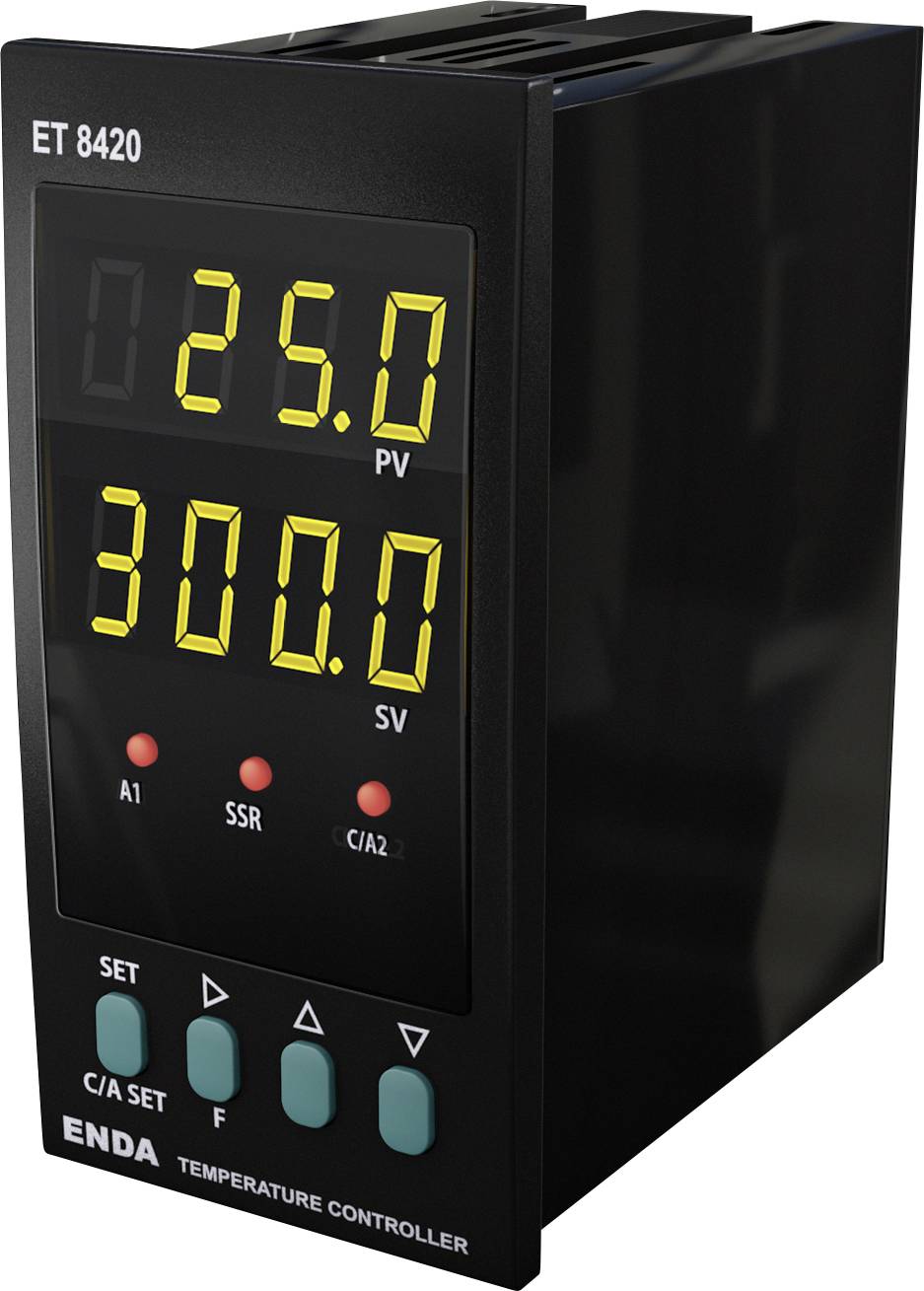

Enda ET8420-230 PID temperatuurregelaar Pt100
- Mogelijkheid voor het invoeren van een selecteerbare dubbele waarde
- Selecteerbare sensortypes (PT-100, J, K, L, T, S, R)
- Automatische berekening van de PID-parameters (SELF TUNE)
- Digitale ingang met drie verschillende toewijsbare functies
- F-functietoets, die met drie verschillende functies kan worden bezet
- Soft-start functie
- Selecteerbare SSR-besturingsuitgang
- C/A2-relaisuitgang, die als tweede alarm- of temperatuurcontroleuitgang kan worden gebruikt
- Relaisuitgang A1 kan als eerste alarmuitgang of PID-koeluitgang worden gebruikt
- Selecteerbare verwarmings-/koelbesturing
- Offset-eigenschap voor de invoer
- Mogelijkheid voor het kiezen van relaisposities in geval van een sondeuitval of een periodieke en automatische periodieke werking
- Communicatie met RS-485 Modbus-protocol
- CE-gemarkeerd conform en-normen
- De teksten voor dit artikel zijn automatisch vertaald.
Technische specificaties
- Stroomverbruik: 5 VA
- Nauwkeurigheid: ± 0,5% van het schaalbereik + 1 cijfer
- Resolutie: 0,1 °C resp. 1 °C
- Aansluiting: via schroefklemstrip voor 2,5 mm²
- Bedrijfstemperatuur 0 tot 50 °C
- Soortnaam
Temperatuurregelaar
- Type
ET8420-230
- Type temperatuurregelaar
PID
- Voedingsspanning
230 V/AC
- Meetgebied
-199.9 tot 1700 °C
- Max. meettemperatuur
1700 °C
- Min. meettemperatuur
-199.9 °C
- Aantal relaisuitgangen
2
- Aantal transistoruitgangen
1
- Uitgangen
C/A2 relais: 250 V AC, 8 A (ohmse belasting), omschakelcontact NO + NC, selecteerbaar als regel- of alarmm2-uitgang.
A1 relais: 250 V AC, 8 A (ohmse belasting), NO, selecteerbaar als alarm1 of PID-regeluitgang voor koelfunctie.
SSR-uitgang: Max. 20 mA, 24 volt.
- Afm.
(l x b x h) 87 x 48 x 96 mm
- Kleur (specifiek)
Zwart
- Hoogte
96 mm
87 mm
- Breedte
48 mm
IP65 (voorzijde) / IP20 (achterzijde)
- Sensortype
Pt100
J
K
L
T
S
R
B
- Fabrikantnr.
ET8420-230
- Uitvoering
PID-regeling met zelfoptimalisatie (SELFTUNE), soft-start (hellingfunctie)
Selecteerbare regelwijze on-Off/P, PI, PD, PID
- Inbouwdiepte
87 mm
- Montagewijze
Inbouw (in muur of meubel)
- Digitale ingangen
1
- Inbouwmaten
48 x 96 mm
- Sensortype
PT100 en diverse thermo-elementen (J, K, L, T, S, R, B)
- Gewicht
400 g
Documenten en downloads
Datablad
Datablad 3527760 Enda PID Temperatuurregelaar Pt100, J, K, L, T, S, R, B -199.9 tot 1700 °C (l x b x h) 87 x 48 x 96 mm
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3527760 Enda PID Temperatuurregelaar Pt100, J, K, L, T, S, R, B -199.9 tot 1700 °C (l x b x h) 87 x 48 x 96 mm
Omschrijving
Compacte ON-OFF/PID-regelaar met zelfoptimalisatie, regeluitgang als relais- of SSR-uitgang instelbaar. Twee apparaatvarianten, ingang voor PT100- of thermo-element leverbaar. Softstart-functie (tijd-preset voor ingestelde waarde) en veiligheidscode tegen onbevoegd verstellen van de waarden instelbaar. Eenvoudige en intuïtieve bediening door horizontale en verticale menu's.
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
Uitvoering
- Soort besturing - enkelvoudige instelwaarde- en alarmbesturing
- Controlemethode - aan-uit, P, PI, PD, PID (selecteerbaar)
- A/D-omvormer - 12 bits
- Aftasttijd - 100 ms
- Proportionele band - instelbaar tussen 0,0% en 100,0%. Als PB = 0,0% is, wordt de aan/uit-besturing geselecteerd.
- Controleperiode - instelbaar van 1 tot 250 seconden
- Hysterese - instelbaar van 1 tot 50 °C/V.
