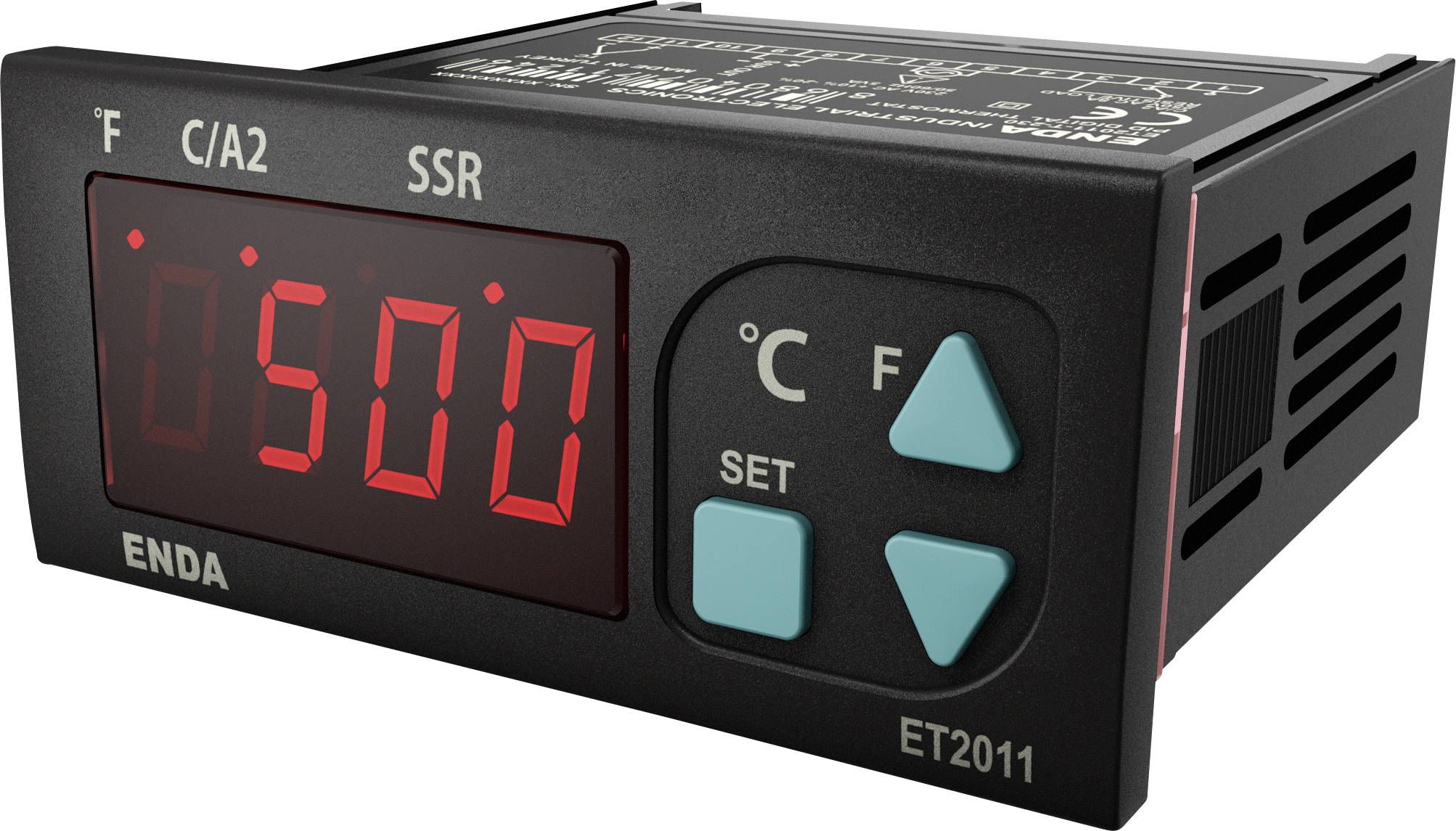

Enda PID Temperatuurregelaar J, K, T, S, R -200 tot 1700 °C (l x b x h) 71 x 77 x 35 mm
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Temperatuurregelaar
Type temperatuurregelaar
PID
Voedingsspanning
30 V/DC
24 V/AC
24 V/DC
12 V/DC
Max. meettemperatuur
1700 °C
Aantal relaisuitgangen
1
Datasheet (PDF)
12 Stuk(s)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 66,11 / Stuk)
€ 66,11
excl. btw
& Inclusief 14 dagen retourrecht
Highlights & Details
PID-temperatuurregelaar
- Mogelijkheid voor het invoeren van een selecteerbare dubbele waarde
- Selecteerbare soorten thermo-elementen of PT-100-ingang
- Automatische berekening van de PID-parameters (SELF TUNE)
- Soft-start functie
- Offset-eigenschap voor de invoer
- C/A2-relaisuitgang, die als alarm- of temperatuurregeluitgang kan worden gebruikt
- Selecteerbare SSR-besturingsuitgang
- Selecteerbare verwarmings-/koelbesturing
- Mogelijkheid voor het kiezen van relaisposities of periodieke werking in geval van een sondeuitval
- CE-gemarkeerd conform en-normen
Technische specificaties
- Stroomverbruik: 5 VA
- Nauwkeurigheid: ± 0,5% van het schaalbereik + 1 cijfer
- Resolutie: 0,1 °C resp. 1 °C
- Aansluiting: via schroefklemstrip voor 2,5 mm²
- Bedrijfstemperatuur 0 tot 50 °C
- Soortnaam
Temperatuurregelaar
- Type
ET2011-T-LV
- Type temperatuurregelaar
PID
- Voedingsspanning
30 V/DC
24 V/AC
24 V/DC
12 V/DC
- Meetgebied
-200 tot 1700 °C
- Max. meettemperatuur
1700 °C
- Min. meettemperatuur
-200 °C
- Aantal relaisuitgangen
1
- Aantal transistoruitgangen
1
- Uitgangen
1 relais-omschakelcontact met 8 A/220 V/AC, 1 SSR-uitgang
- Afm.
(l x b x h) 71 x 77 x 35 mm
- Kleur (specifiek)
Zwart
- Hoogte
35 mm
71 mm
- Breedte
77 mm
IP65 (voorzijde) / IP20 (achterzijde)
- Sensortype
J
K
T
S
R
- Fabrikantnr.
ET2011-T-LV
- Uitvoering
PID-regeling met zelfoptimalisatie (SELFTUNE)
Soft-start (hellingfunctie)
Regelwijze instelbaar on-Off/P, PI, PD, PID
- Inbouwdiepte
71 mm
- Montagewijze
Inbouw (in muur of meubel)
- Inbouwmaten
71 x 29,5 mm
- Sensortype
PT100 en diverse thermo-elementen (J, K, T, S, R)
- Gewicht
215
- Voedingsspanning
230 V/AC
Documenten en downloads
Datablad
Datablad 3527766 Enda PID Temperatuurregelaar J, K, T, S, R -200 tot 1700 °C (l x b x h) 71 x 77 x 35 mm
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3527766 Enda PID Temperatuurregelaar J, K, T, S, R -200 tot 1700 °C (l x b x h) 71 x 77 x 35 mm
Omschrijving
Compacte ON-OFF/PID-regelaar met zelfoptimalisatie, regeluitgang als relais- of SSR-uitgang instelbaar. Twee apparaatvarianten, ingang voor PT100- of thermo-element leverbaar. Softstart-functie (tijd-preset voor ingestelde waarde) en veiligheidscode tegen onbevoegd verstellen van de waarden instelbaar. Eenvoudige en intuïtieve bediening door horizontale en verticale menu's.
Uitvoering
- Soort besturing - enkelvoudige instelwaarde- en alarmbesturing
- Controlemethode - aan-uit, P, PI, PD, PID (selecteerbaar)
- A/D-omvormer - 12 bits
- Aftasttijd - 100 ms
- Proportionele band - instelbaar tussen 0,0% en 100,0%. Als PB = 0,0% is, wordt de aan/uit-besturing geselecteerd.
- Controleperiode - instelbaar van 1 tot 250 seconden
- Hysterese - instelbaar van 1 tot 50 °C/V.
