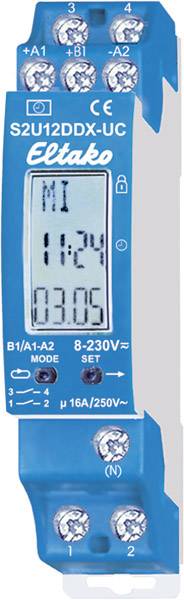

Eltako S2U12DDX-UC DIN-rail schakelklok 230 V

2-kanaals schakelklok. 1+1 NO-contact potentiaalvrij 16 A/250 V AC. Met astrofunctie. Stand-byverlies slechts 0,03-0,4 watt. Vanaf productieweek 26/19 met schermverlichting. Serie-inbouwapparaat voor montage op draagrail DIN-EN 60715 TH35. 1 deeleenheid = 18 mm breed, 58 mm diep. Met de gepatenteerde Eltako duplextechnologie (DX) kunnen de normaal potentiaalvrije contacten bij het schakelen van 230V-wisselspanning 50 Hz toch bij nuldoorgang schakelen en daarmee de slijtage drastisch verminderen. Sluit simpelweg de N-kabel aan op de klem (N) en L op 1 (L) en/of 3(L). Hierdoor ontstaat een extra stand-byverlies van slechts 0,1 watt. Door het gebruik van een bistabiel relais is er ook in ingeschakelde toestand geen spoelvermogensverlies en geen opwarming hierdoor. Tot 60 schakelklokgeheugenplaatsen worden vrij over de kanalen verdeeld. Met datum en automatische zomertijd/wintertijd-omschakeling. Energiereserve zonder batterij circa 7 dagen. Elke geheugenruimte kan worden bezet met de astrofunctie (automatisch schakelen na zonsopkomst en -ondergang), inschakel- en uitschakeltijd of een impulsschakeltijd (waarbij een impuls van 2 seconden wordt geactiveerd).De in- en uitschakeltijd astro kan ± 2 uur worden verschoven. Bovendien kan een door de zonnewende beïnvloede tijdverschuiving worden ingevoerd van maximaal ± 2 uur. Met stuuringang (+A1) voor centrale besturing AAN of UIT met prioriteit. Voedingsspanning en stuurspanning voor de centrale besturing 8-230 V UC. De schakelklok wordt ingesteld met de knoppen MODE en SET en een knopblokkering is mogelijk. Door het indrukken van MODE en SET schakelt de schermverlichting in. 20 seconden na de laatste MODE- en SET-bediening springt het programma automatisch terug naar de normale weergave en de schermverlichting wordt uitgeschakeld. Taal instellen: na elke invoer van de voedingsspanning kan binnen 10 seconden met SET de taal worden gekozen en met MODE worden bevestigd. D = Duits, GB = Engels, F = Frans, IT = Italiaans en ES = Spaans. Vervolgens verschijnt de normale weergave: weekdag, tijd, dag en maand. Snelle werking: bij de volgende instellingen gaan de cijfers snel omhoog, als de invoerknop langer wordt ingedrukt. Loslaten en opnieuw langer drukken verandert de richting. Tijd instellen: MODE indrukken en daarna bij PRG (programma) met SET de functie KLOK zoeken en selecteren met MODE. Bij S met SET het uur kiezen en bevestigen met MODE. Ga net zo te werk bij M voor de minuten. Datum instellen: MODE indrukken en daarna bij PRG met SET de functie DAT zoeken en selecteren met MODE. Bij J met SET het jaar kiezen en bevestigen met MODE. Ga net zo te werk bij M voor de maand en T voor de dag. Als laatste instelling in de opeenvolging knippert MO (weekdag). Deze kan met SET worden ingesteld en met MODE worden bevestigd. Locatie instellen (indien de astrofunctie gewenst is): een lijst met Duitse steden vindt u aan het einde van de gebruiksaanwijzing. MODE indrukken en daarna bij PRG met SET de functie POS zoeken en selecteren met MODE. Bij BRT met SET de breedtegraad kiezen en bevestigen met MODE. Tevens bij LAE de lengtegraad kiezen en bevestigen met MODE. Nu bij GMT met SET de tijdzone kiezen en bevestigen met MODE. Indien gewenst kan nu bij WSW (winterzonnewende) en SSW (zomerzonnewende), voor beide kanalen samen een tijdverschuiving van maximaal ± 2 uur worden ingevoerd. Manuele schakeling AAN of UIT met prioriteit: MODE indrukken en daarna bij PRG met SET de functie INT zoeken en selecteren met MODE. Bij KNL met SET kanaal 1 of 2 selecteren en bevestigen met MODE. Nu kan met SET worden gewisseld tussen AUT (automatisch), AAN en UIT. Na de bevestiging met MODE wisselt eventueel de schakelstand van het geselecteerde kanaal. Als de schakeltoestand weer automatisch moet wisselen wanneer een tijdprogramma actief is, moet vervolgens weer AUT (automatisch) worden geselecteerd. Als MODE bij een van de bevestigingen langer dan 2 seconden wordt ingedrukt, wordt de wijziging opgeslagen en verschijnt de normale weergave. Zomer-/wintertijd-omschakeling: MODE indrukken en daarna bij PRG met SET de functie SWZ zoeken en selecteren met MODE. Dan kan met SET tussen AAN en UIT worden gewisseld en met MODE worden bevestigd. Als AAN is geselecteerd, gebeurt de omschakeling automatisch. Centrale besturing AAN of UIT met prioriteit in de automatische modus (AUT): MODE indrukken en daarna bij PRG (programma)
met SET de functie ZEA zoeken en selecteren met MODE. Dan kan met SET tussen ZE en ZA worden gewisseld en met MODE worden bevestigd. Toevalsmodus in-/uitschakelen: MODE indrukken en daarna bij PRG met SET de functie ZUF zoeken en selecteren met MODE. Met SET op AAN (ZUF+) of UIT (ZUF) zetten en bevestigen met MODE. Bij ingeschakelde toevalsmodus worden alle schakelmomenten van alle kanalen willekeurig met maximaal 15 minuten verplaatst. Inschakeltijden vroeger en uitschakeltijden later. Schakelklokprogramma's invoeren: volgens de gebruiksaanwijzing. Knopblokkering inschakelen: MODE en SET samen kort indrukken en bij LCK vergrendelen met SET. Dit wordt aangegeven door een pijl naast het slotsymbool. Knopblokkering uitschakelen: MODE en SET samen 2 seconden indrukken en bij UNL met SET ontgrendelen.
