Eltako NR12-002-3X230V Netbewakingsrelais Voedingsspanning (num): 230 V 2x wisselcontact (l x b x h) 58 x 36 x 58 mm 1 s
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Netbewakingsrelais
Aansluiting
Schroefaansluiting
Voedingsspanning
230 V
Type
NR12-002-3X230V
Max. voedingsspanning
250 V
19 Stuk(s)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 47,93 / Stuk)
€ 47,93
excl. btw
& Gratis verzending met
Incl. 14 dagen retourrecht (30 dagen met)
Highlights & Details
Netbewakingsrelais 3x 230 V. 2 wisselcontacten potentiaalvrij 10 A / 250 V AC
- Netbewakingsrelais met draaiveldbewaking
- Met LED-display
Technische specificaties
- Soortnaam
Netbewakingsrelais
- Type
NR12-002-3X230V
- Aansluiting
Schroefaansluiting
- Voedingsspanning
230 V
- Max. voedingsspanning
250 V
- Voedingsspanning
250 V (max)
2x wisselcontact
- Schakelstroom (max.)
10 A
- Diepte
58 mm
- Breedte
36 mm
- Hoogte
58 mm
- Afm.
(l x b x h) 58 x 36 x 58 mm
- Inhoud
1 stuk(s)
- Kleur (specifiek)
Blauw
58 mm
- Aantal relaisuitgangen
2
- Uitgangen
2
- Meetingangen
3
- Gewicht
0.13
36 mm
58 mm
58 mm
250-250 V
AC
FALSE
FALSE
TRUE
TRUE
TRUE
TRUE
FALSE
Screw connection
AC
10 A
8 s
0.1 s
0
0
2
- UKCA
n.v.t.
Documenten en downloads
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2162009 Eltako NR12-002-3X230V Netbewakingsrelais Voedingsspanning (num): 230 V 2x wisselcontact (l x b x h) 58 x 36 x 58 mm 1 s
Verklaring van Overeenstemming
Verklaring van Overeenstemming 2162009 Eltako NR12-002-3X230V Netbewakingsrelais Voedingsspanning (num): 230 V 2x wisselcontact (l x b x h) 58 x 36 x 58 mm 1 s
Omschrijving

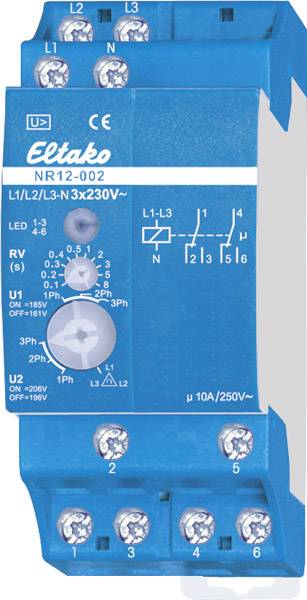

Netbewakingsrelais met draaiveldbewaking. Standby-verlies slechts 0,8 watt. Serie-inbouw-apparaat voor montage op draagrail (2 TE). Voor de bewaking van 230 V AC-spanning tussen 1 tot 3 buitengeleiders en de nulleider en voor de bewaking van het draaiveld (rechtsdraaiend) in de draaischakelaarstanden 2Ph en 3Ph. In de stand L1/L2/L3 wordt alleen het draaiveld bewaakt, onafhankelijk van de voedingsspanning. Bij uitval van L1 valt het relais zonder terugvalvertraging direct af.
Met de onderste draaischakelaar aan de voorkant kunnen twee aantrek- of afvalspanningen worden ingesteld en moet het aantal bewaakte buitengeleiders worden aangegeven. U1: 161 V-afvalspanning en 185 V-aantrekspanning. U2: 196 V-afvalspanning en 206 V-aantrekspanning conform VDE 0100, deel 718 (vroeger: VDE 0108, deel 1). LED-display voor correcte spanning. Bij een verkeerde polariteit of een ontbrekende buitengeleider knippert de LED snel. Afvalvertraging RV met de bovenste draaischakelaar instelbaar van 0,1 tot 8 seconden. Terwijl de RV-tijd loopt, knippert de LED langzaam. Aantrekvertraging 0,5 s.
Met de onderste draaischakelaar aan de voorkant kunnen twee aantrek- of afvalspanningen worden ingesteld en moet het aantal bewaakte buitengeleiders worden aangegeven. U1: 161 V-afvalspanning en 185 V-aantrekspanning. U2: 196 V-afvalspanning en 206 V-aantrekspanning conform VDE 0100, deel 718 (vroeger: VDE 0108, deel 1). LED-display voor correcte spanning. Bij een verkeerde polariteit of een ontbrekende buitengeleider knippert de LED snel. Afvalvertraging RV met de bovenste draaischakelaar instelbaar van 0,1 tot 8 seconden. Terwijl de RV-tijd loopt, knippert de LED langzaam. Aantrekvertraging 0,5 s.
