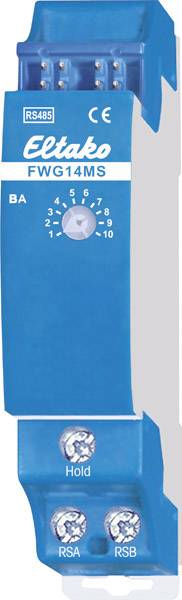

Eltako FWG14MS Gateway DIN-rails

Gateway voor weergegevens voor multisensor MS. Bidirectioneel. Stand-byverlies slechts 0,3 watt. Serie-inbouwapparaat voor montage op draagrail DIN-EN 60715 TH35. 1 deeleenheid = 18 mm breed, 58 mm diep. Op de gateway wordt een multisensor MS aangesloten op de klemmen RSA en RSB. De informatie ervan wordt eenmaal per seconde ontvangen en in bussignalen omgezet. Op een FWG14MS kan slechts 1 multisensor MS worden aangesloten. Er kunnen echter meerdere FWG14MS's op een multisensor MS worden aangesloten om bijvoorbeeld meerdere Eltako RS485-bussen aan te sturen met slechts één multisensor MS. Alleen bij een FWG14MS moet de externe afsluitweerstand aanwezig zijn. Bij bijkomende FWG14MS's moet hij daarentegen worden verwijderd. Aansluiting op de Eltako RS485-bus. Dwarsbedrading bus en stroomvoorziening met jumper. Gebruik in combinatie met FAM14 of FTS14KS. De Hold-klem wordt met de FAM14 of FTS14KS verbonden. Tot twee FWG14MS kunnen in één bus worden gebruikt. Met de signaalduplicator FTD14 kunnen de signalen ook worden verzonden in het Eltako communicatiesysteem voor gebouwen, als de ID's van de FGW14MS in de FTD14 worden geïntegreerd of via PTC14 worden ingevoerd. Ontvangstapparaten kunnen dan FSB14, FSB61NP, FSB71 en FWA65 zijn. Als het signaal van de multisensor MS uitblijft, wordt een alarmsignaal verzonden. Met de PC-tool PCT14 kunnen 96 ingangen EN en OF worden gekoppeld en op maximaal 12 uitgangen uitgevoerd. De instellingen van de bedrijfsmodusdraaischakelaar BA worden uitgevoerd volgens de gebruiksaanwijzing. Met de PC-software PCT14 kunnen verdere instellingen worden uitgevoerd.
